Hallo zusammen,
ich bin auch nach wie vor an einer Lösung interessiert aber wie es immer ist fehlt dann ja doch die Zeit 🙈 Stand jetzt ist immer noch die Platine offen und Optimierungen was den Steppermotor angeht.

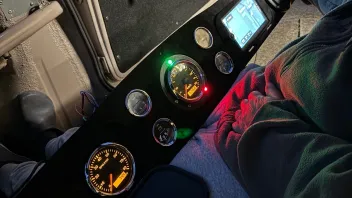

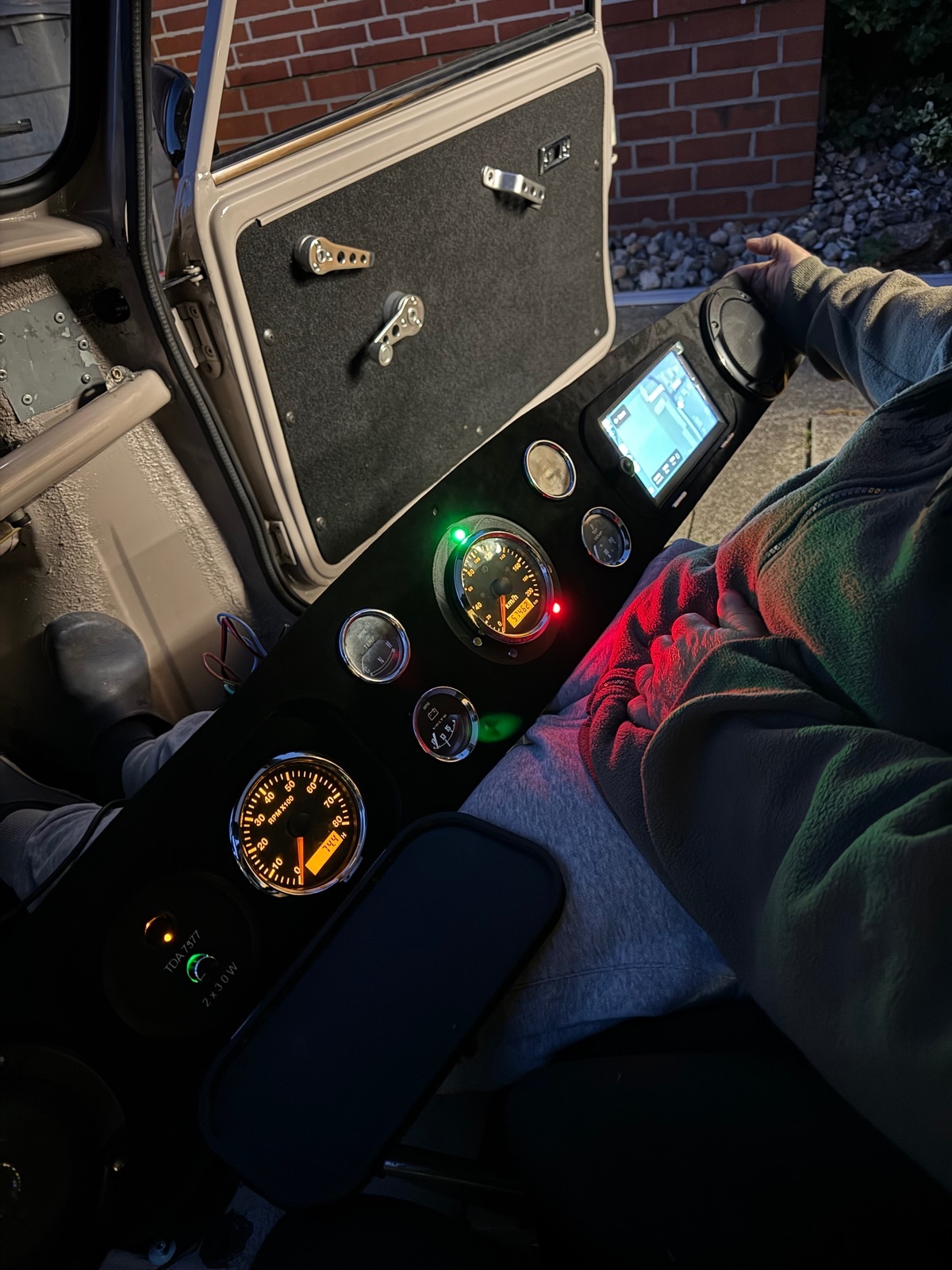

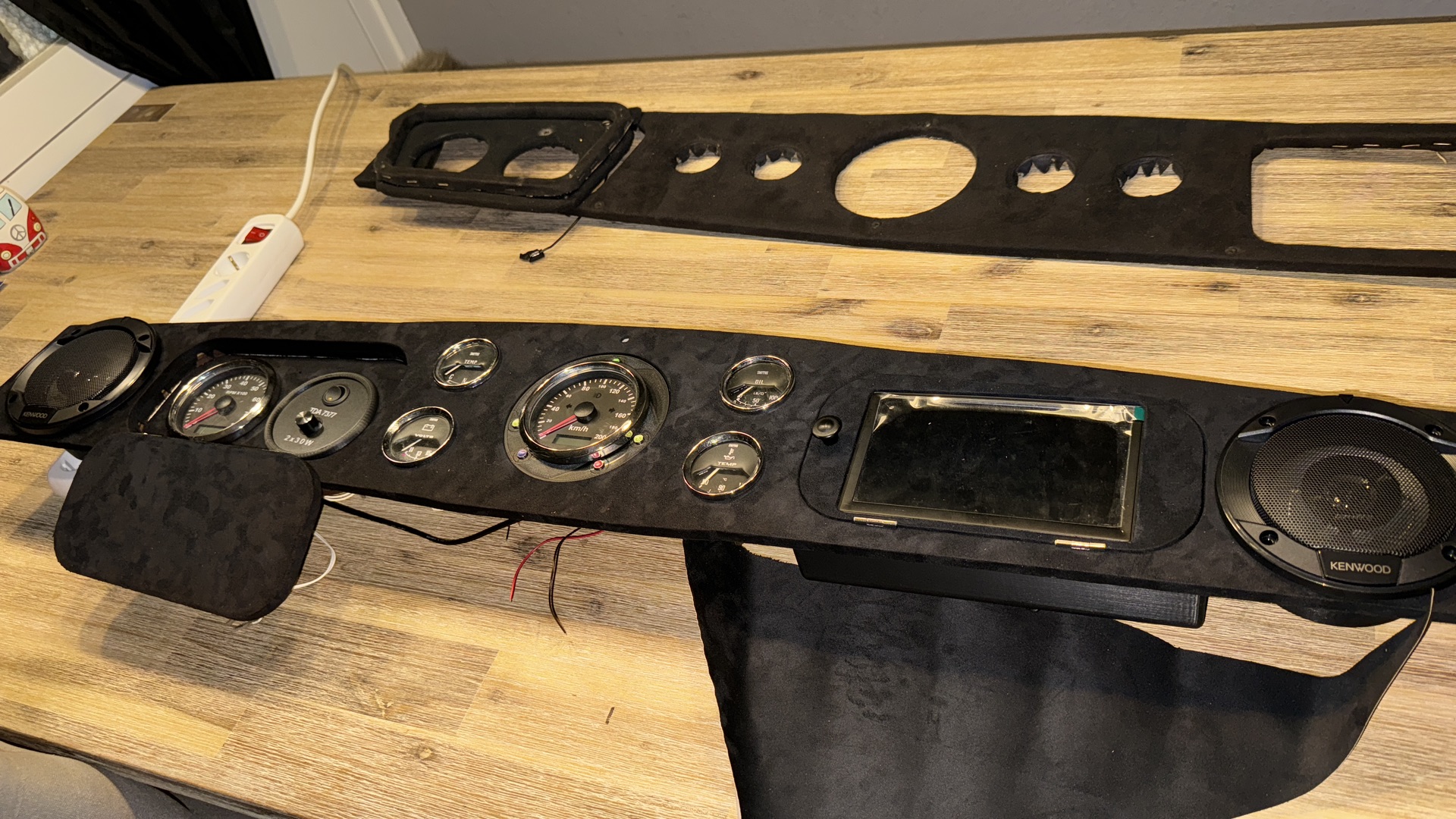

Aktuell habe ich aber immerhin das Dashboard schon mal vorbereitet inkl Mini HiFi Anlage.
Servus, hast du den Ascher selbst konstruiert ? fände sowas mit Ram Mount Kugel sehr gediegen..
Moin,
ja ich habe einfach den originalen so gut es geht nachgezeichnet in Fusion360. Kann dir gerne das Model senden, dann kannst du das ja umfunktionieren. Wobei es wahrscheinlich sinniger wäre meinen zu drucken und einen entsprechenden Adapter zu kaufen, da die Oberfläche bei FDM Druck ja nicht immer so exakt wird.

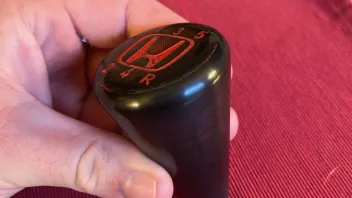

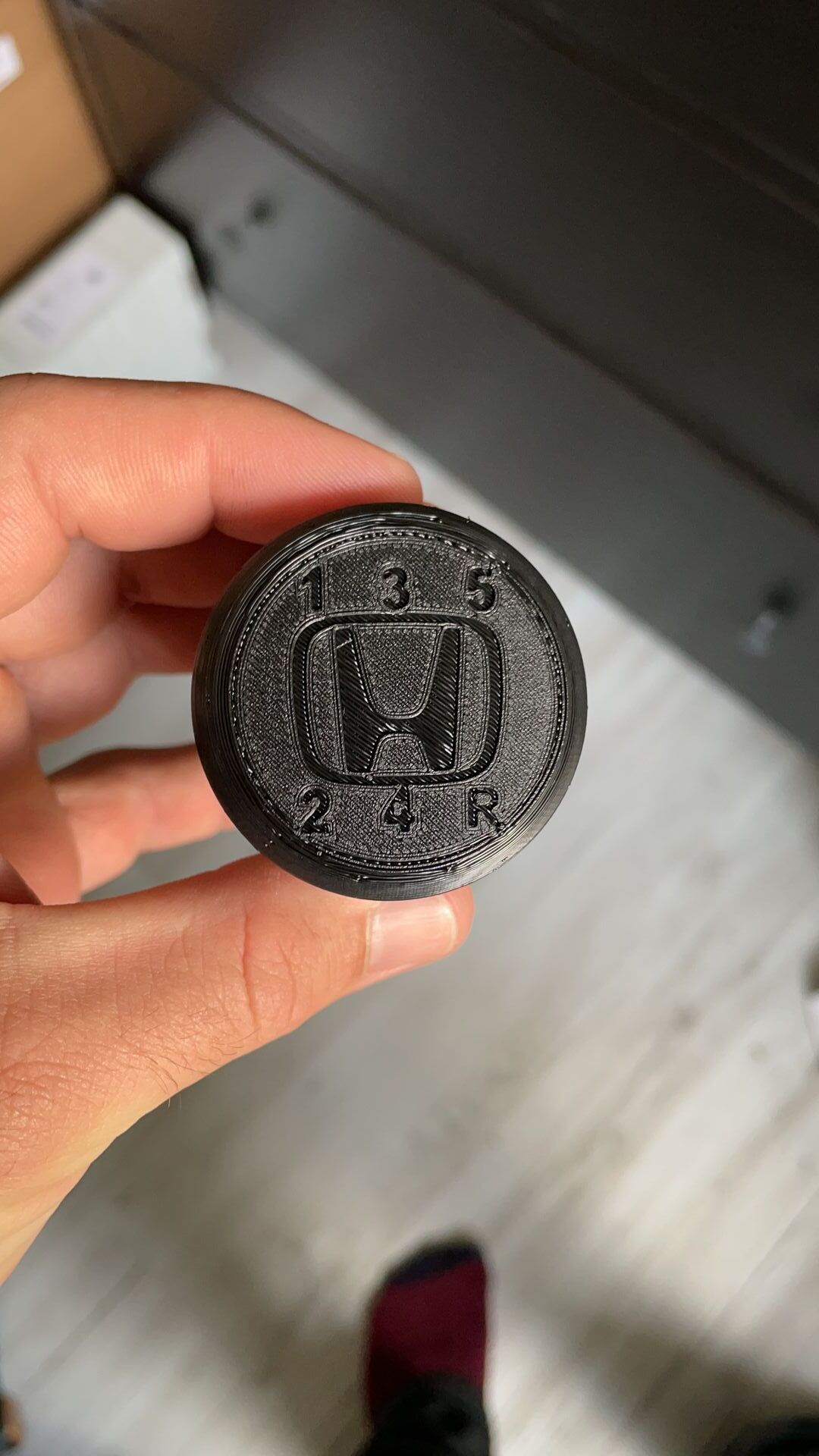

Beim Schalthebel hätte ich für die Schrift das filament gewechselt 😎
ja, hast du recht, dass hätte wohl noch ein wenig geiler ausgesehen, anstatt mit der Sprühdose nachzuhelfen
also, so im direkten Vergleich, siehst du schon krasse Unterschiede …. die Originale Blende sieht aber auf dem Tacho noch schlechter aus, daher denke ich werde ich erstmal dabei bleiben.
ich bin gespannt auf deine Designs, wenn die ganze Serie stimmt, fällt es ja wahrscheinlich noch weniger auf das alles custom ist
ich habe bei JLCPCB bis jetzt immer bestellt.
Theoretisch könnte man sogar die „Tachoscheibe“ leuchten lassen - https://hackaday.com/2019/03/27/led…iny-word-clock/ ^^
Anbei nochmal ein Foto im Gehäuse. Bis jetzt meiner Meinung nach mit die beste Lösung.

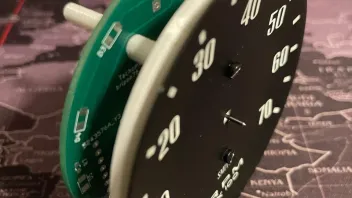

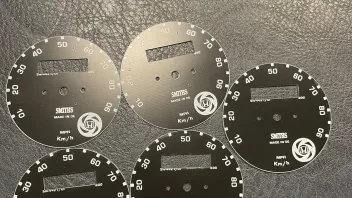

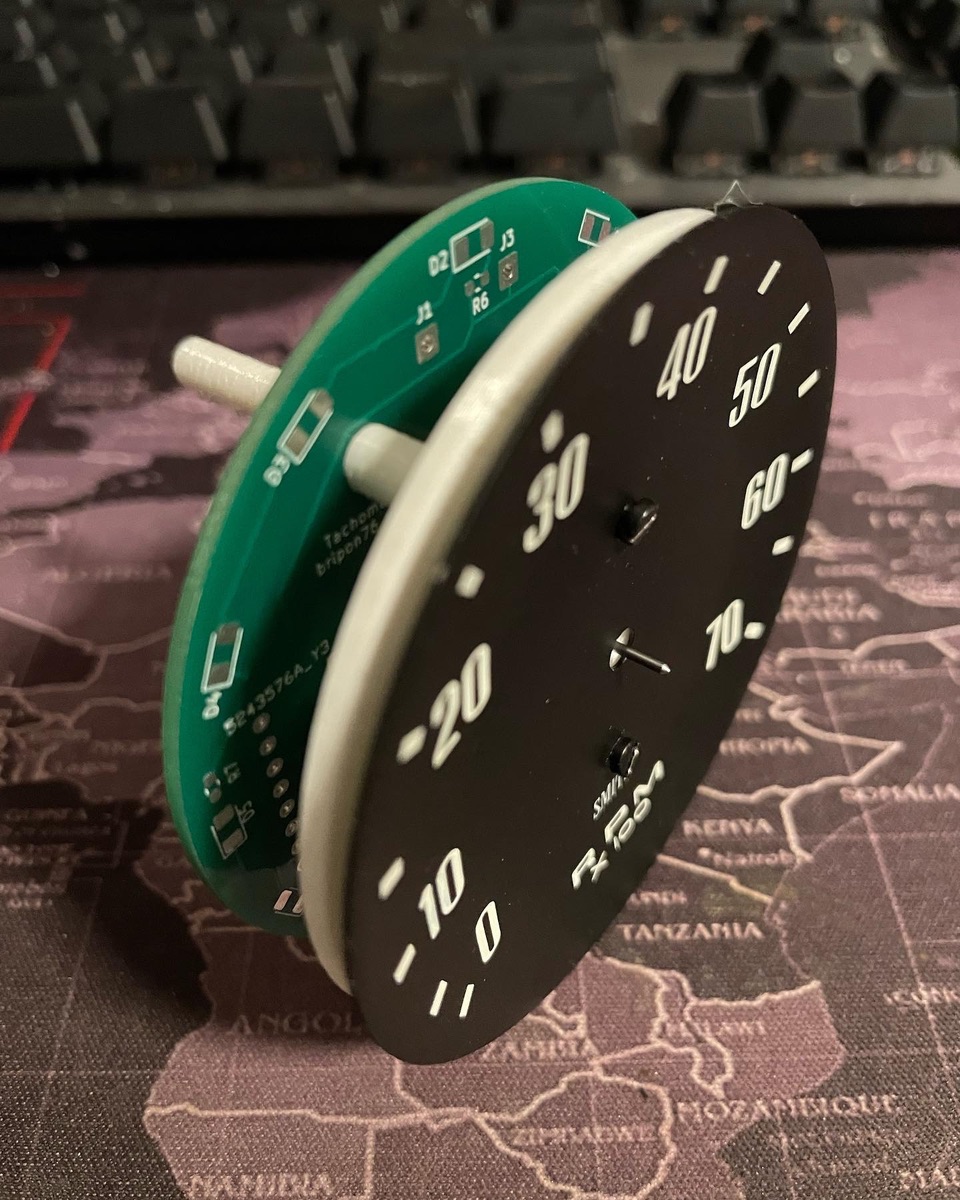

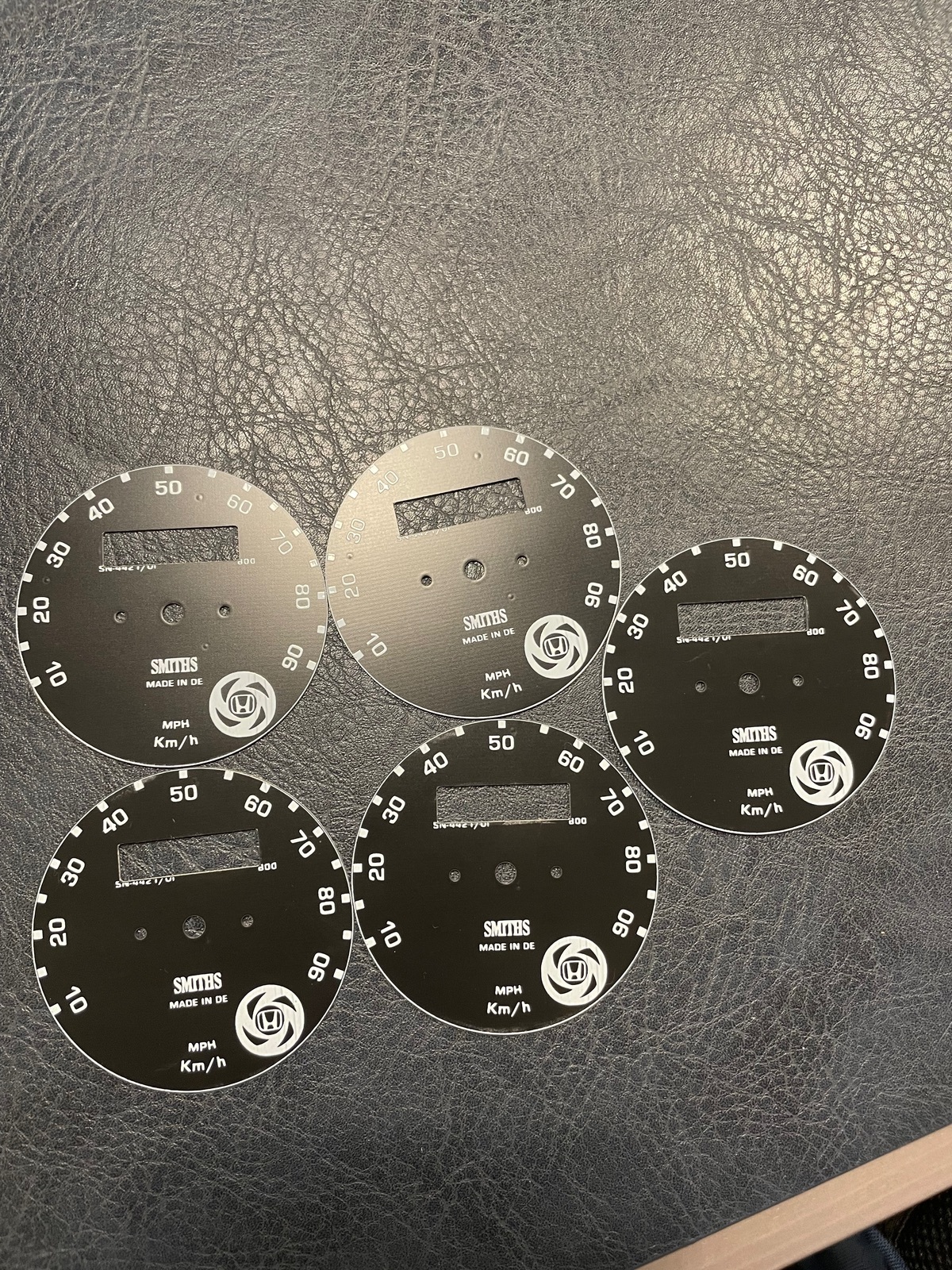

als Idee für diejenigen, die die Displays optisch hübsch verpacken wollen, neue „Tachoscheiben“ auf PCB Basis - mir gefällts
Bin tief beeindruckt von der Oberflächenqualität. Da hast Du mächtig nacharbeiten müssen, oder?
Mir gefallen besonders die Lautsprechergehäuse.
MfG
Markus
Moin Markus,

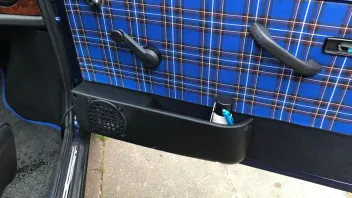

die Bilder sind tatsächlich nur gerenderte Modelle, gedruckt sieht das natürlich nicht gleich so dolle aus, anbei mal echte Bilder.
Gruß Torben
Alles anzeigenMensch, Torben, nach einer Handyhalterung für den Aschenbecher habe ich schon lange gesucht. Super Idee!
Ich nutze die Brodit-Halterung sowieso schon in einem weiteren Oldtimer.
Kannst du mir so etwas drucken? Oder wo kann man es drucken lassen?
Wäre da über Tipps oder Druckdatei sehr dankbar.
Gruß
Bernhard
Moin Bernhard,
anbei einmal wie gewünscht die STL zum nachdrucken. Zu deiner Frage: ja ich kann dir das in der Theorie drucken, ist halt die Frage ob sich das lohnt, können wir sonst mal per PN besprechen.
Viele Grüße
Torben
Moin,
ich dachte ich schmeiße auch mal meine in der Vergangenheit entstandenen 3D Projekte hier mit ins Rennen:
mit dabei:

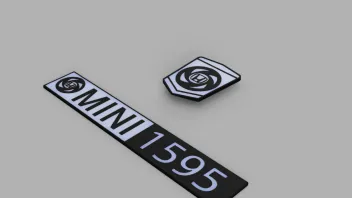

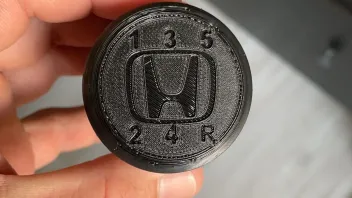

- Schaltknauf Ersatz Leyland mit Honda Logo
- Custom Typenschilder

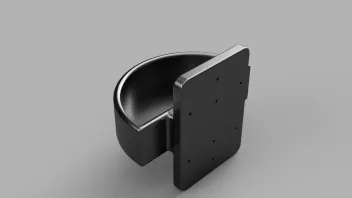

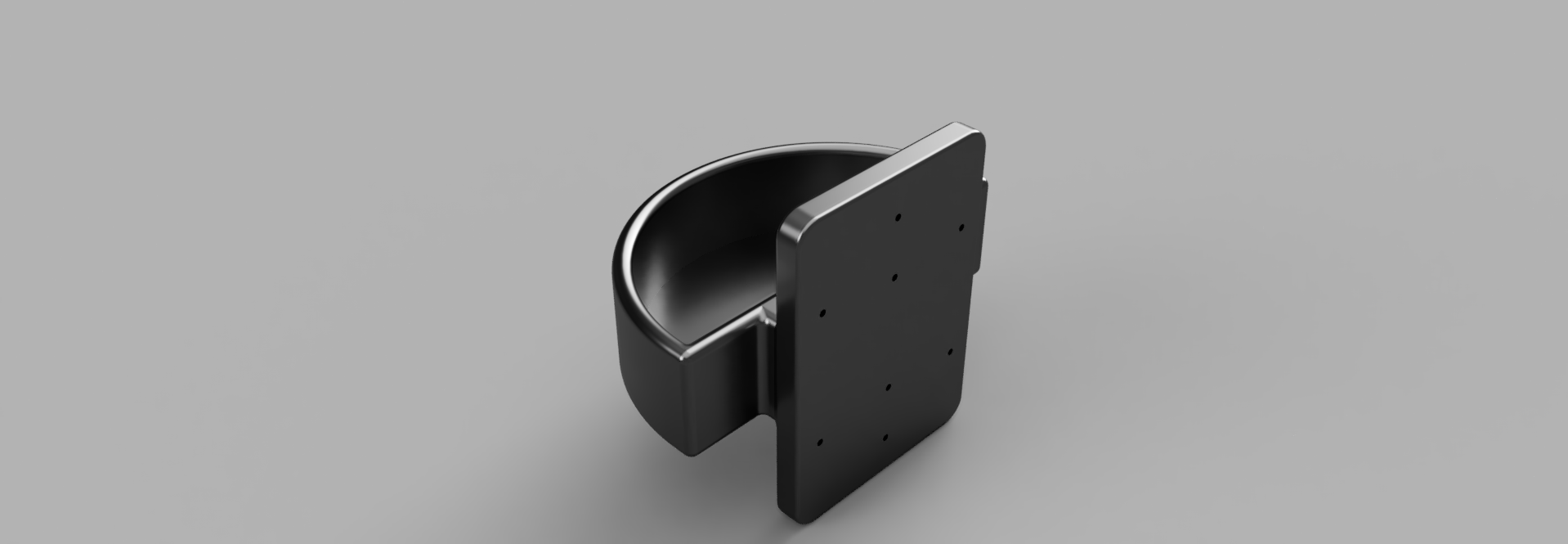

- Aschenbecher Einsatz für Smartphone Halter (kompatibel zum Brodit System)

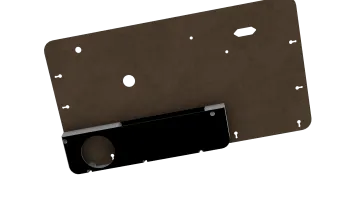

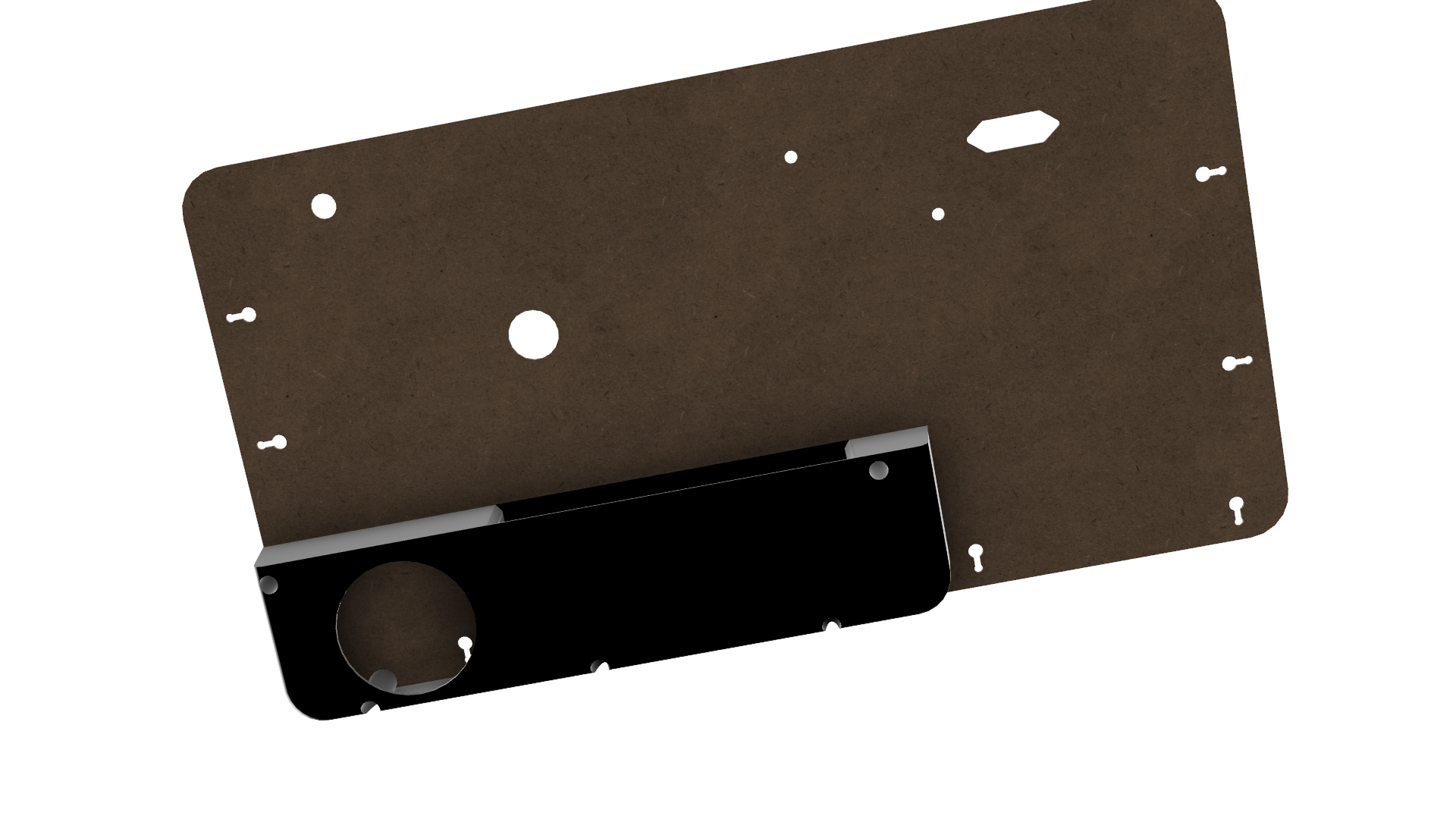

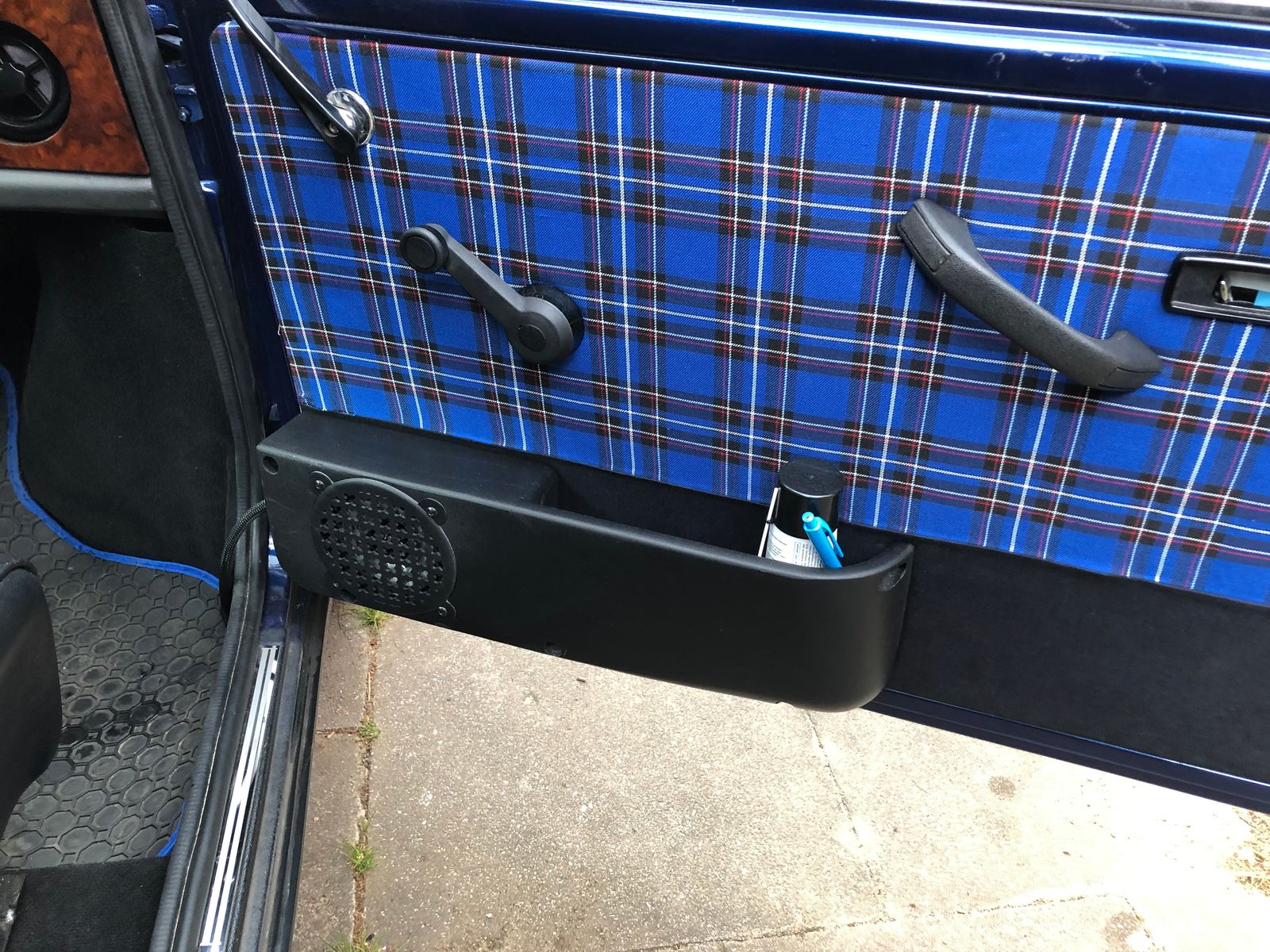

- Custom Ablagefächer für die Doorboards mit 13" Lautsprecher Aufnahme
bei Bedarf gerne melden, die STLs liefere ich dann via PN
Gruß
Moin,
mal wieder ein weiteres Update:

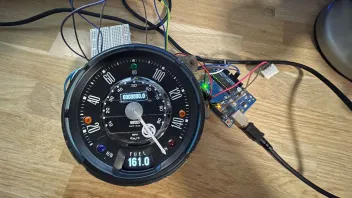

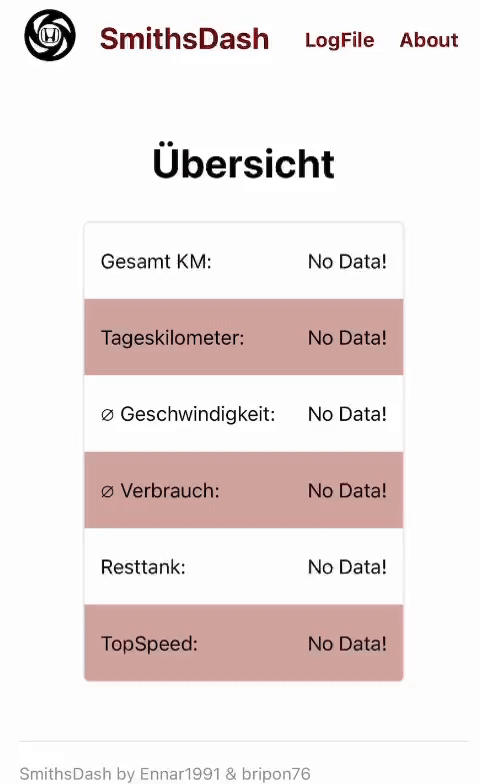

aus einem Versuch heraus ist als Ergänzung zum Tacho (ich warte nun auf die erste Revision aus Fernost) ein kleines Dashboard fürs Handy entstanden, welches auf einem zusätzlichem ESP32 via HTTP und WLAN aktuelle Daten anzeigen kann, als diese auch loggen kann - ggf. für Einstellarbeiten oder Abstimmungen interressant.
Gedacht ist im ersten Step die bereits fertigen Daten als JSON String via Serial vom Atmel auf den ESP zu übertragen, da ich von dem Atmel die bessere bzw. ausfallsichere Performance erwarte.
Im Zweiten Step ist bei diesem Nebenprojekt eine zusätzliche RTC am ESP geplant, um die entsprechenden Logs mit einen Zeitstempel zu ergänzen.
Schlussendlich könnte ich mir eine Zweite Platine unterhalb des Tachoboard vorstellen, Platz ist ja gefühlt noch Ende vorhanden.

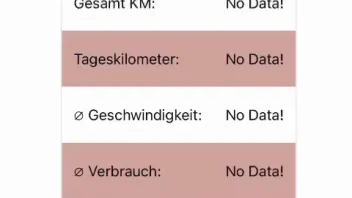

Anbei mal eine Demo (mp4 ging nicht) der ersten Version ;)
Gruß
Moin,
nach langer Pause melde ich mich mal zurück mit meinem Projekt.

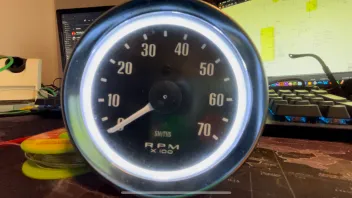

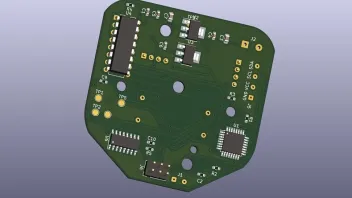

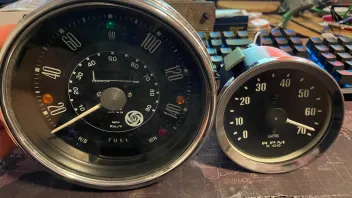

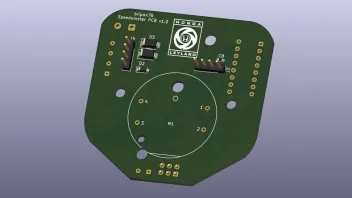

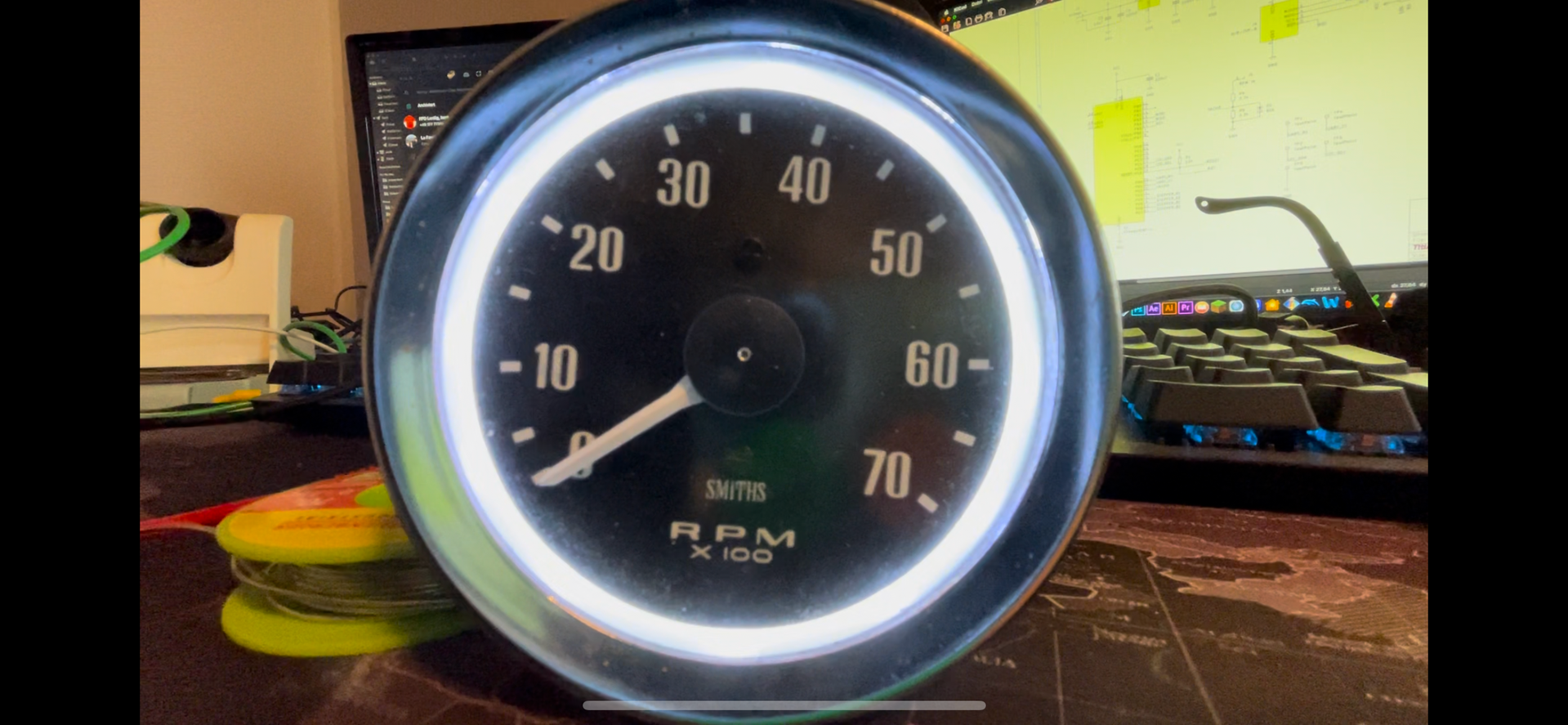

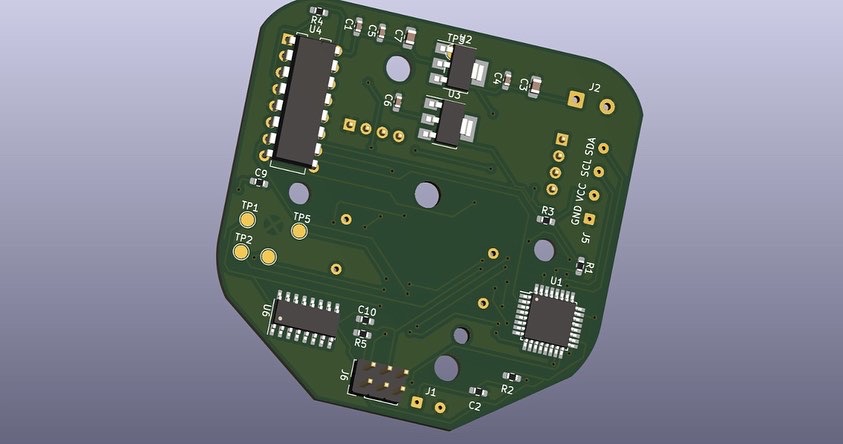

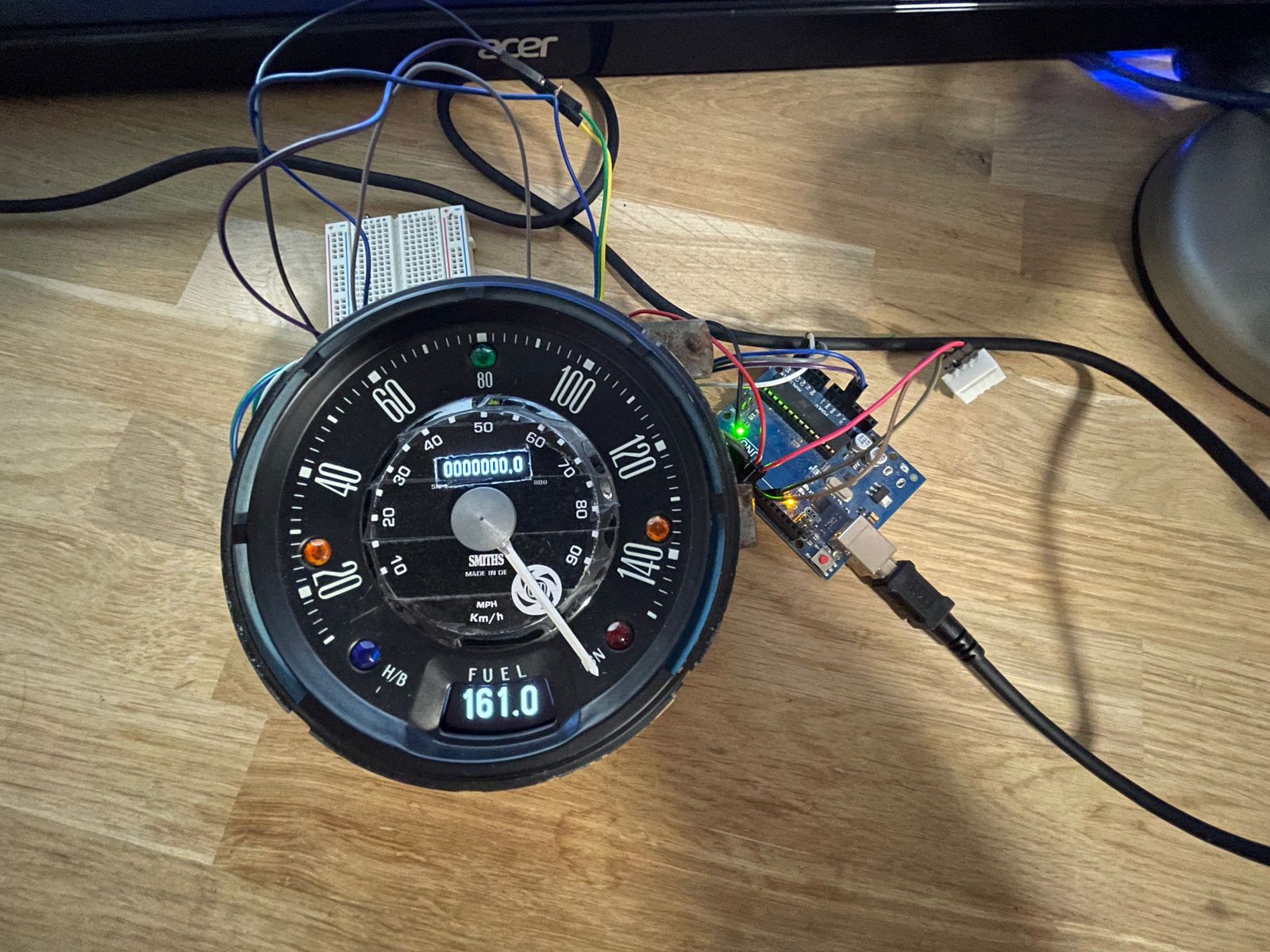

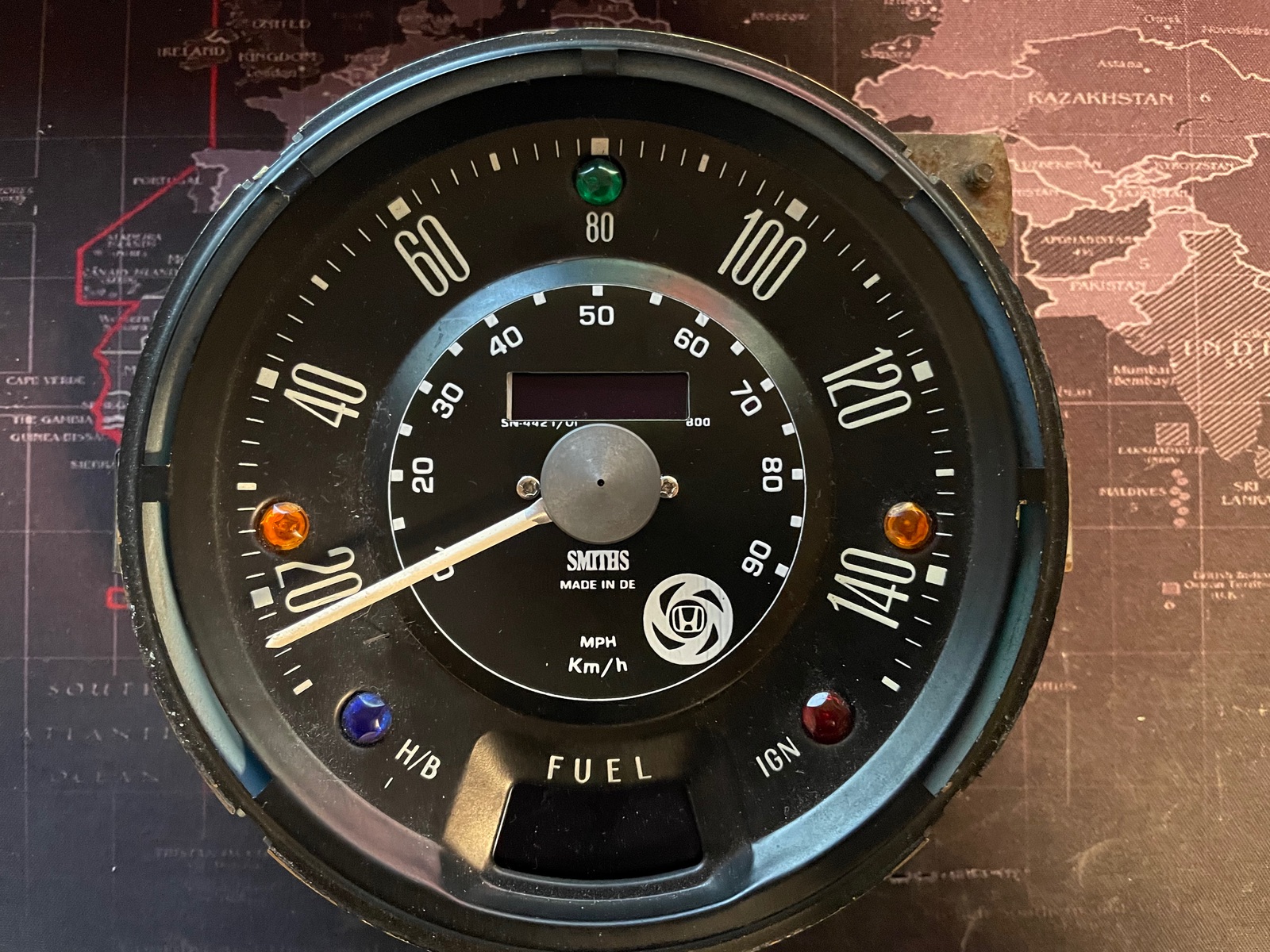

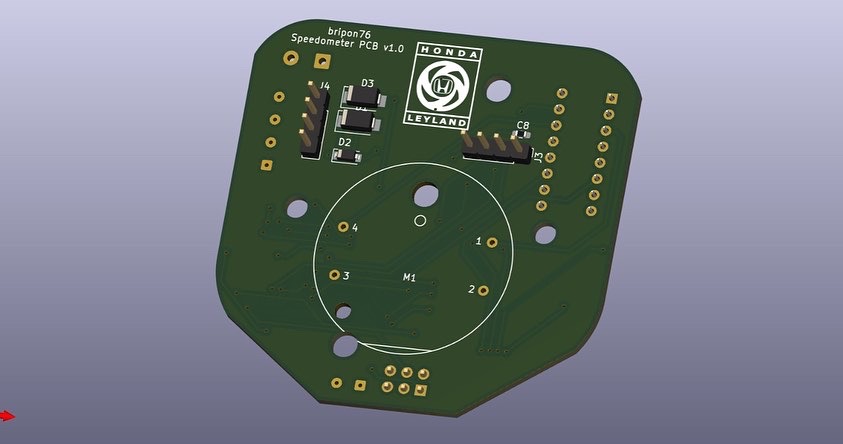

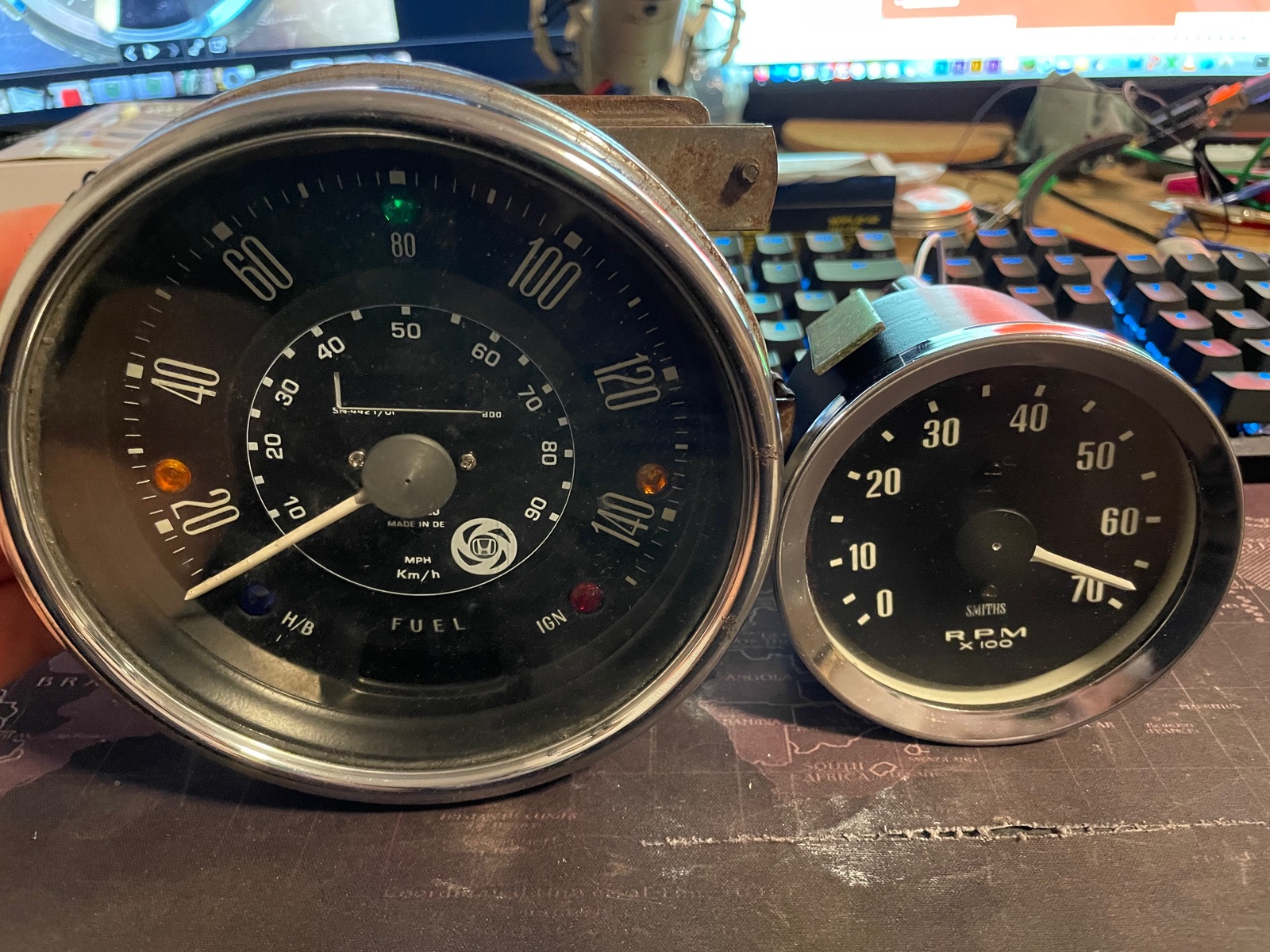

Anbei mal der in der Zwischenzeit, zum Herantasten an den „großen“, mein fertig umgebauter Drehzahlmesser und erste PCB Layouts vom eigentlichem Ziel dem Tacho.
Dem Drehzahlmesser habe ich zusätzlich eine Hintergrundbeleuchtung spendiert, zwar nicht wirklich retro, aber mir persönlich gefällts :)
Stand aktuell:
RPM Gauge:
Hardware fertig, erste Tests
im Mini und Justiersrbeiten folgen.
Tacho:

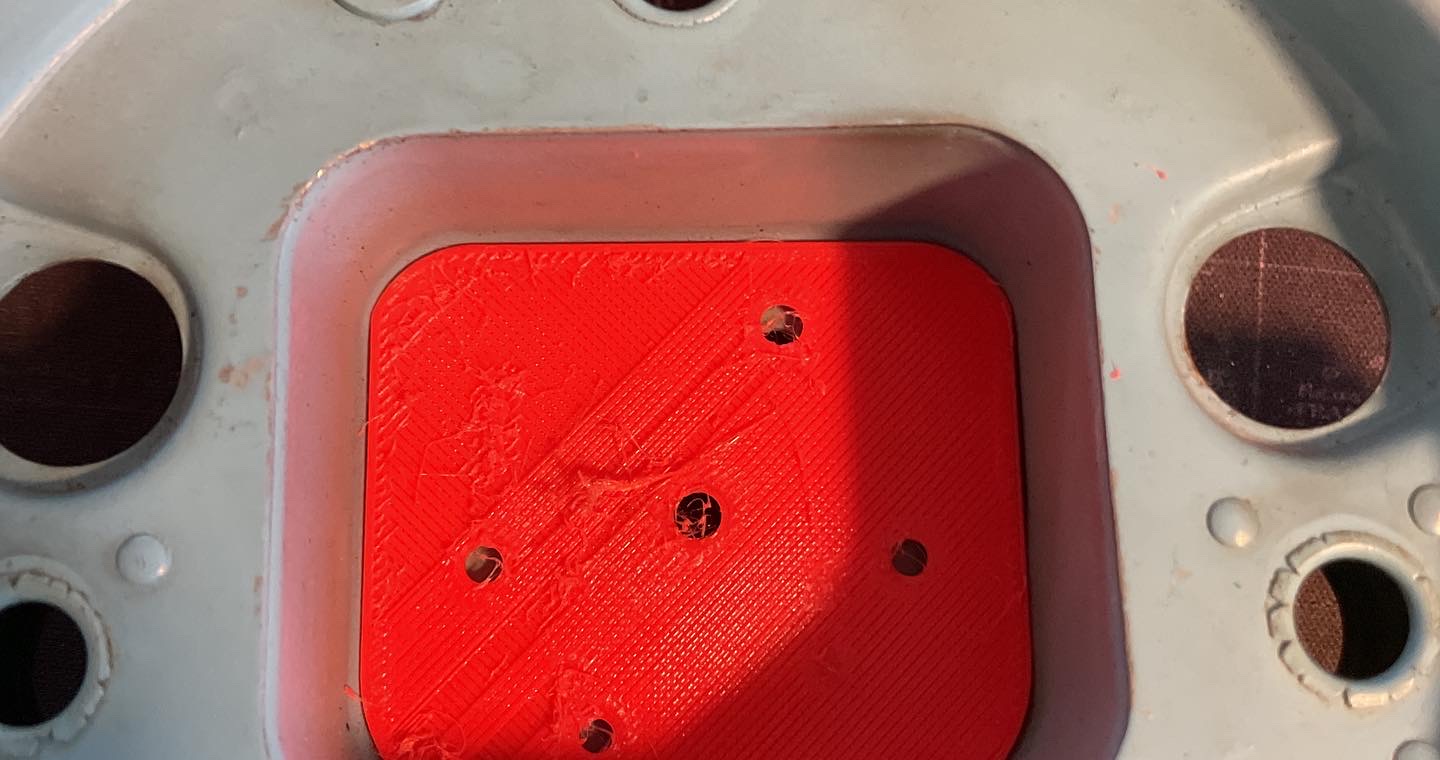

Probe PCB gedruckt zwecks Passgenauigkeit
Hardware und 3D Druck Teile in Arbeit
Gruß

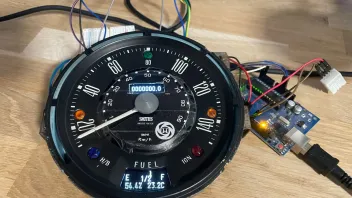

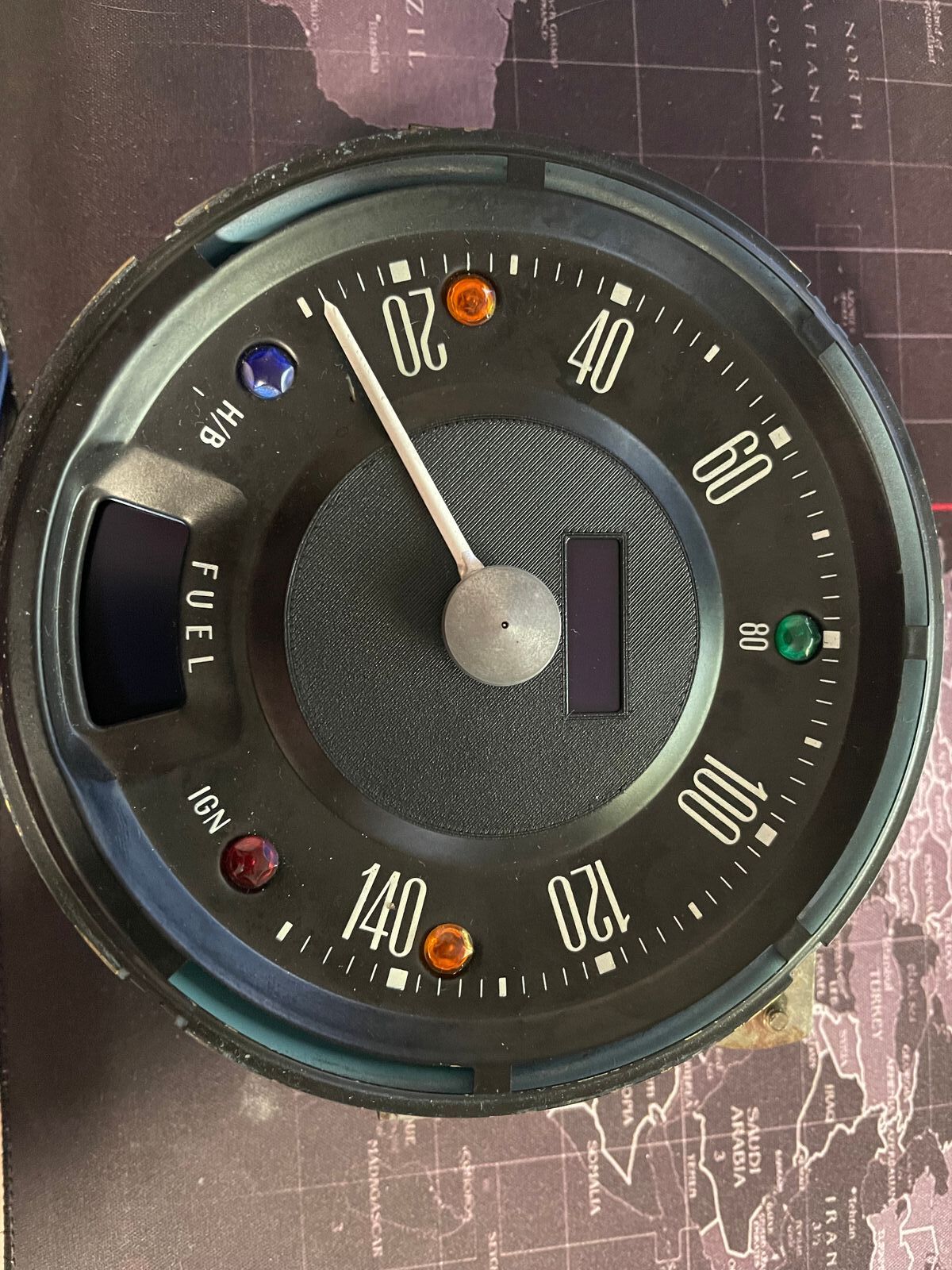

dank großartiger Unterstützung, bin auch ich meinem Traumtacho mittlerweile wieder ein Stück weit näher gekommen

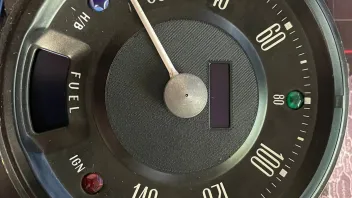

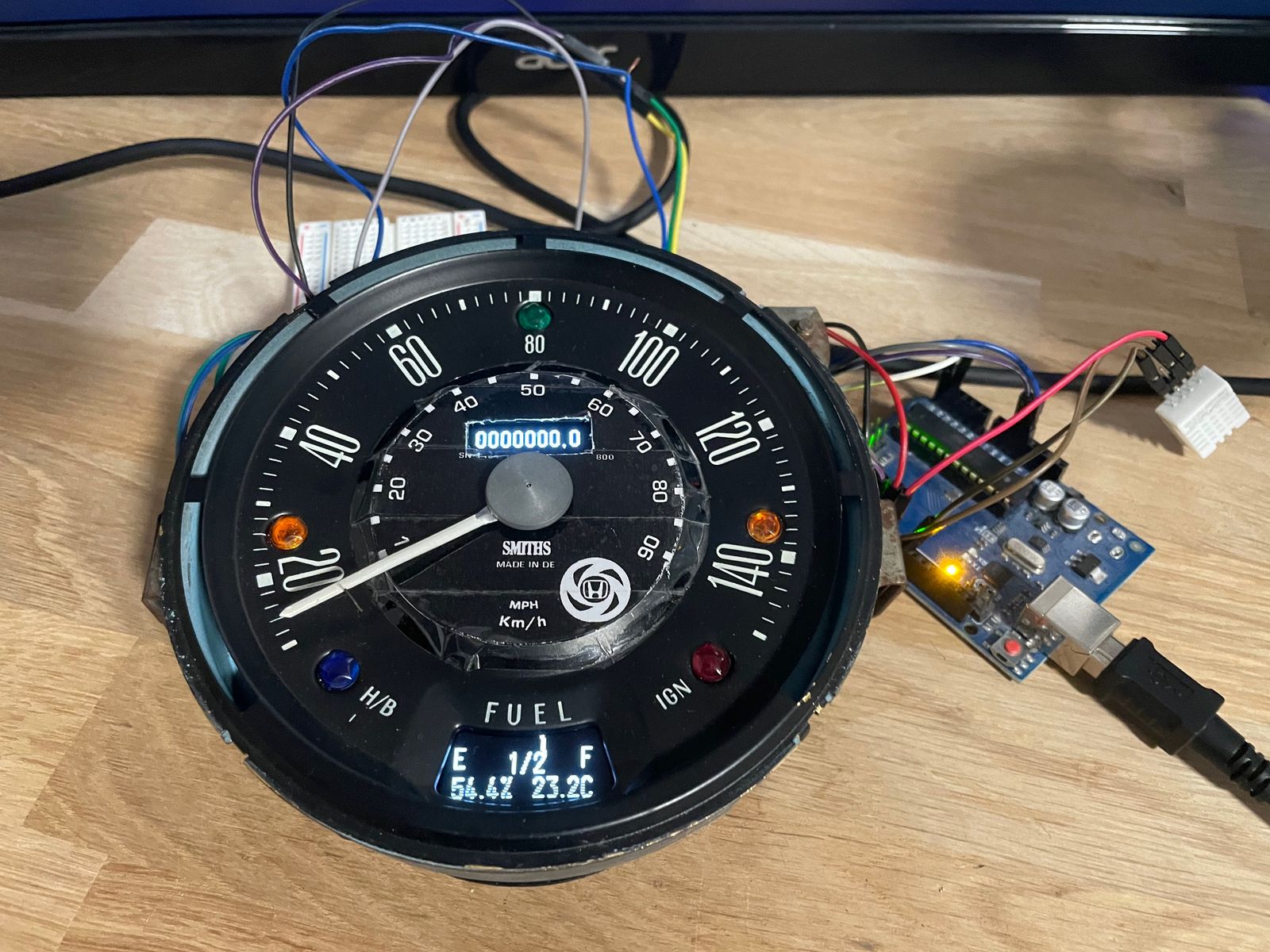

Aktueller Plan ist die Anzeige der TotalKm auf dem oberen Display, während auf dem zweiten Display im "Normalbetrieb" Tankanzeige sowie Außentemperatur und Luftfeutigkeit dargestellt werden.
Der Steppermotor stellt die km/h bis max. 160km/h da.
Sollte man dann doch mal schneller fahren wollen, verbleibt die Nadel auf Pos. Max. und die aktuelle Geschwindigkeit wird ab da Digital auf dem unteren Display dargestellt - quasie mein "Sportmodus", die Tankanzeige bleibt da dann eh lieber aus xD
angeregt durch die zahlreichen Ideen, habe ich mich nun auch mal dran gemacht meinen Tacho umzubauen.
Die Idee mit dem zweiten Display fand ich auch super, weshalb ich dafür meine Tankanzeige opfern würde (die funktionierte eh noch nie so recht in meinen Minis). Anschließend war meine Idee die Tankanzeige dann auf dem Display mit abzubilden.
Hammer Projekt ... Ich bin wirklich schwer beeindruckt von eurer Arbeit, ich habe ja sonst nur fleißig hier gelesen aber dazu musste ich dann doch mal was schreiben!
Falls eines Tages Tester für zukünftige Platinen gesucht werden, würde ich mich da gerne anschließen - das wäre die Lösung für das Tacho Problem an meinem Mini :-)
