  • Carbon Monocoque im Eigenbau

    Jetzt geht es an die Details, aber auch die sind wichtig und sehr Zeitraubend.

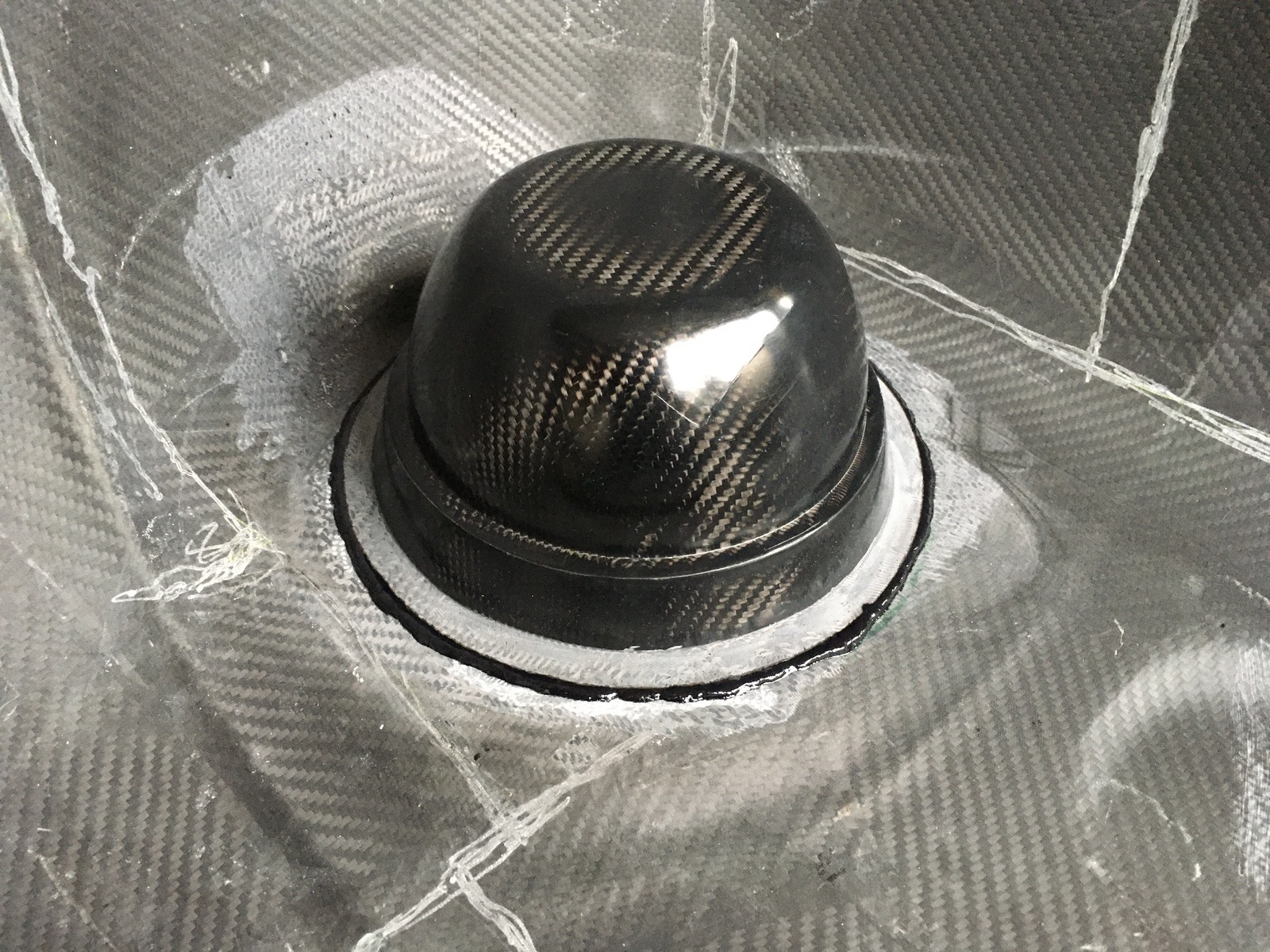

    Aus einem Reststück Kunststoffblockmaterial (im Hintergrund) habe ich ein kleines Urmodell gebaut, verschliffen und versiegelt.

    Auf einer beschichteten Spanplatte fixiert, mit Trennmittel behandelt und überlaminiert. Damit ich später eine saubere Flanschfläche habe, musste ein Stahlklotz herhalten.

    So sieht das fertige Formteil bereits an Ort und Stelle verklebt aus.

    Die selbe Stelle im Tunnel von oben - fehlen noch drei Gewindeeinsätze für die Verschraubung.

    Die Gewindeeinsätze sind gesetzt.

    Alles wieder sauber ausschäften und zum überlaminieren vorbereiten.

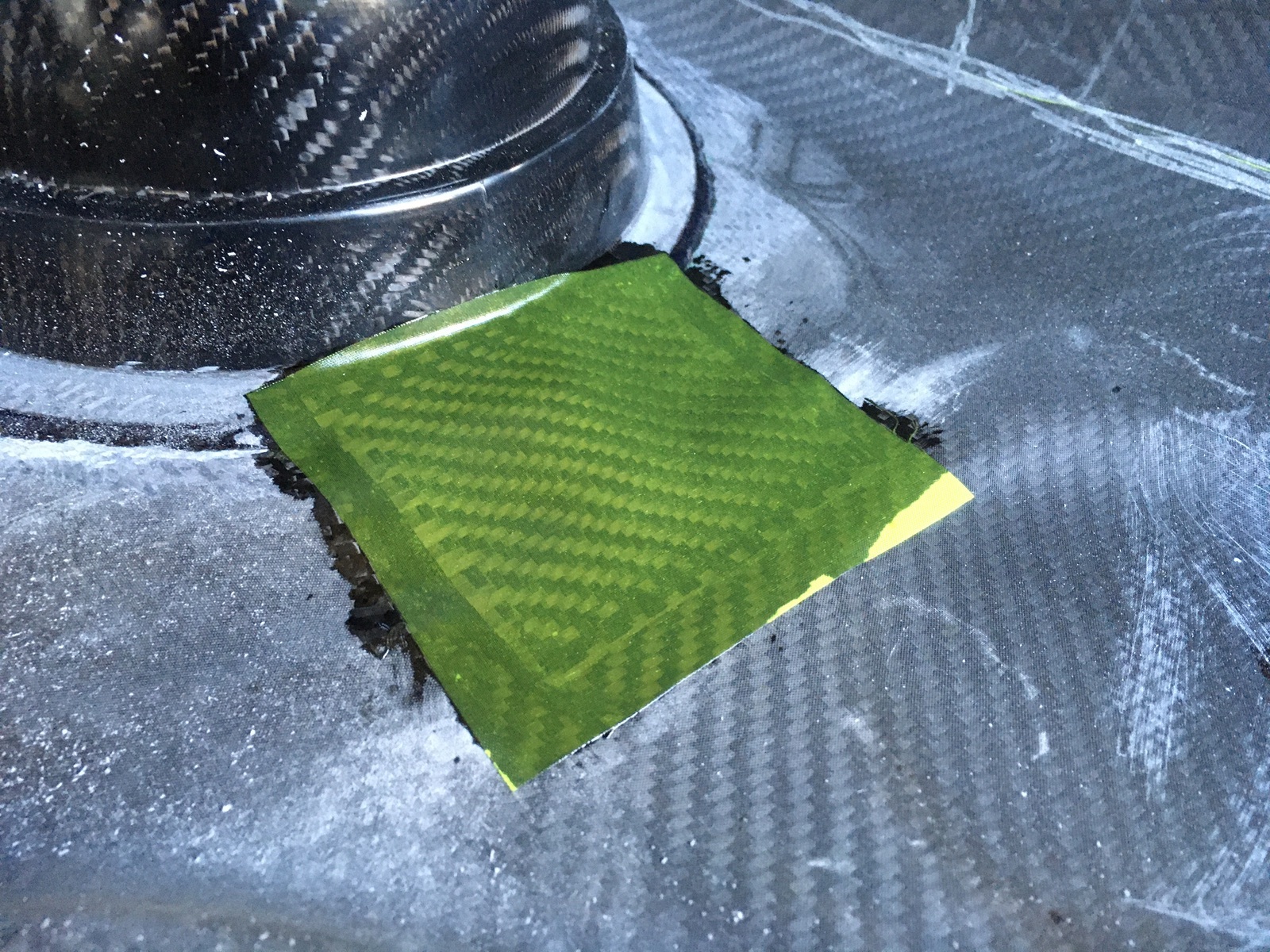

    Fertig laminiert und mit Abreißgewebe belegt. Wenn alles ausgehärtet ist, kommt das Abreißgewebe wieder herunter, die Fläche wird sauber eingeschiffen, die Aussparung und die Gewinde wieder freigelegt und fertig ist die Aufnahme für den Handbremshebel.

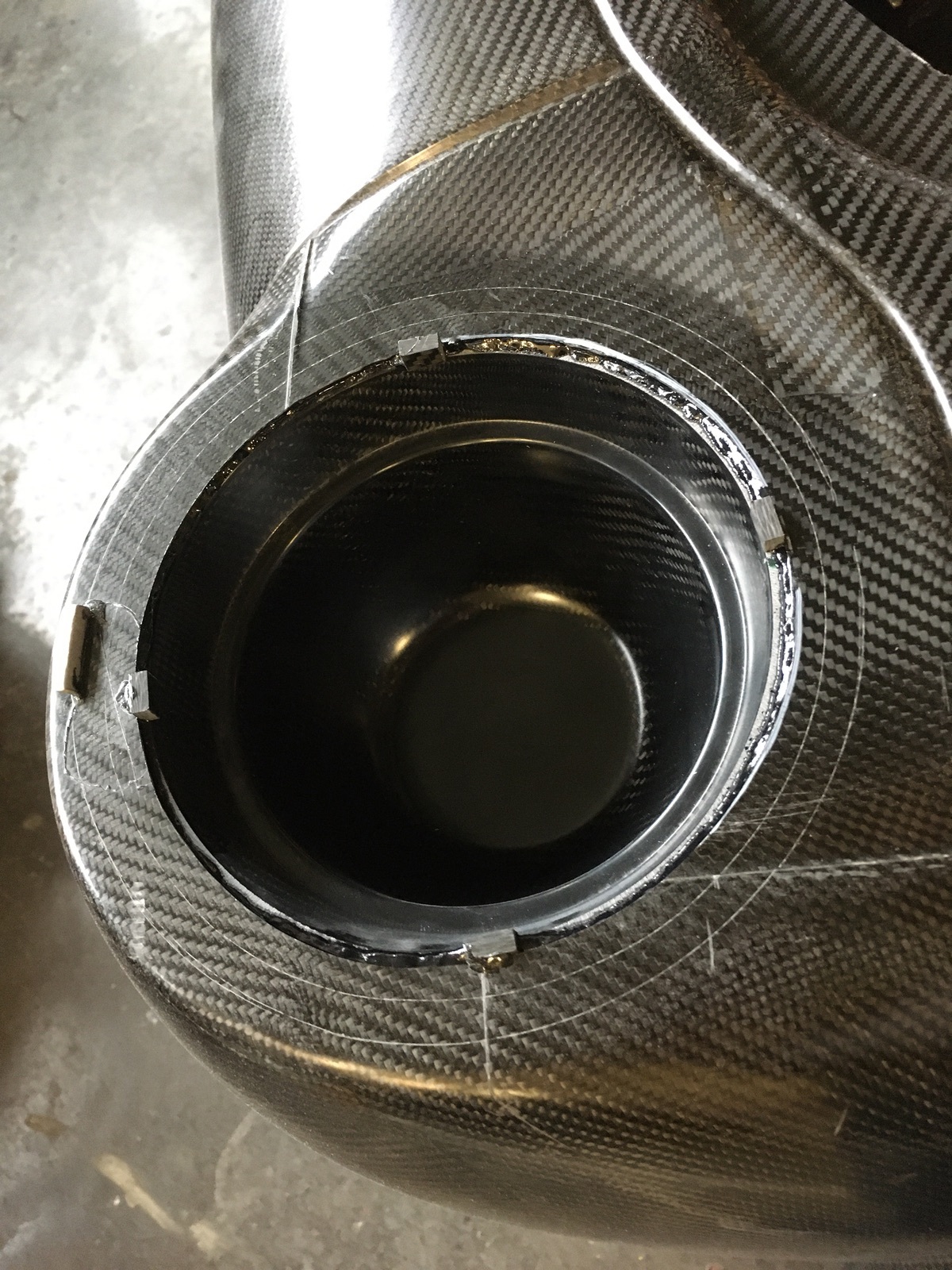

    Auch der Durchbruch für den Schalthebel bedurfte noch etwas Feintuning, also zuerst den Rand an dem noch die Waben offen lagen etwas freigelegt, dann den Bereich mit einem Fasergefüllten Harzgemisch aufgefüllt und ausgeschäftet.

    Dann den Bereich überlaminiert. Auch hier wird wenn alles ausgehärtet ist das Laminat eingeschliffen und der Durchbruch sauber ausgeschnitten und verschliffen.

    Als nächstes geht es an die Aufhängung des vorderen Hilfsrahmens und des Lenkgetriebes.

    dietmar

  • GTM Coupé Special

    Zitat von howlowcanyougo

    hi Dietmar,

    da hätte ich dir zum Hebel auch eine CFK-Lösung zugetraut vielleicht mit einem schönen CFK-Hebel

    wie dieser : https://www.google.com/search?q=carbo…=h9IKXAiEMW21ZM

    so in der Art mit nem CFK-Rohr als Gestänge.

    Alles so perfekt bis jetzt.....

    Das hatte ich mir schon überlegt, dann sprachen aber zu viele Punkte dagegen:

    - ich mag kein Sichtcarbon, in einem ansonsten total klassisch gehaltenen Fahrzeugkonzept passt das dann auch überhaupt nicht.

    - ich hätte an das Rohr den (Metall-)Betätigungshebel befestigen müssen mit dem im Türschloß der entsprechende Hebel betätigt wird, Faserverbund-Metallverbindungen sind immer so eine Sache...

    - den Betätigungshebel auch aus Faserverbundmaterial zu fertigen macht keinen Sinn, da hier der Verschleiß zu groß wäre (ist einfach das falsche Material dafür)

    - Carbon lässt sich nicht ohne weiteres verchromen, das wäre an der Stelle aber aus optischen und mechanischen Gründen sinnvoll und schön.

    dietmar

  • Carbon Monocoque im Eigenbau

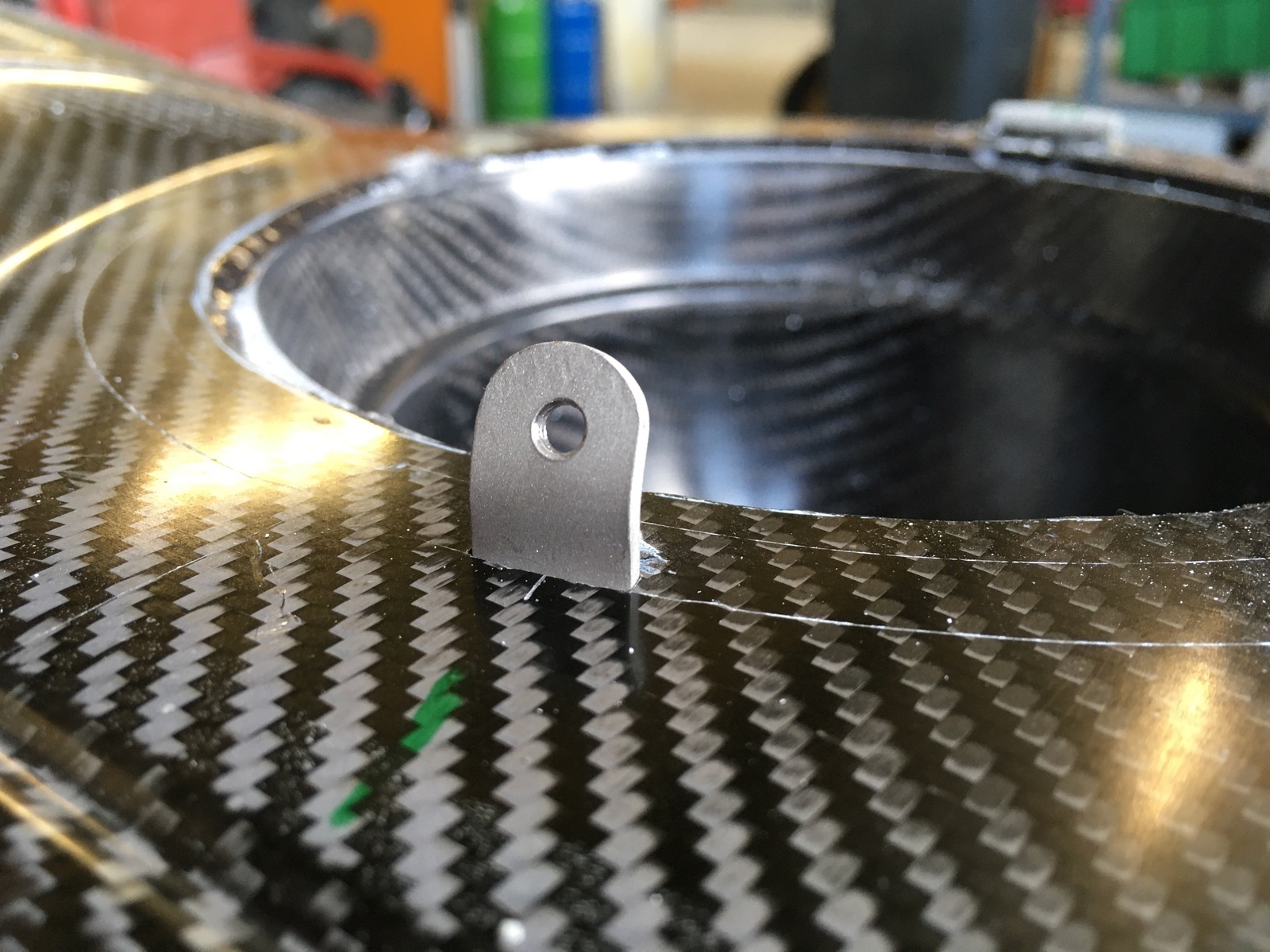

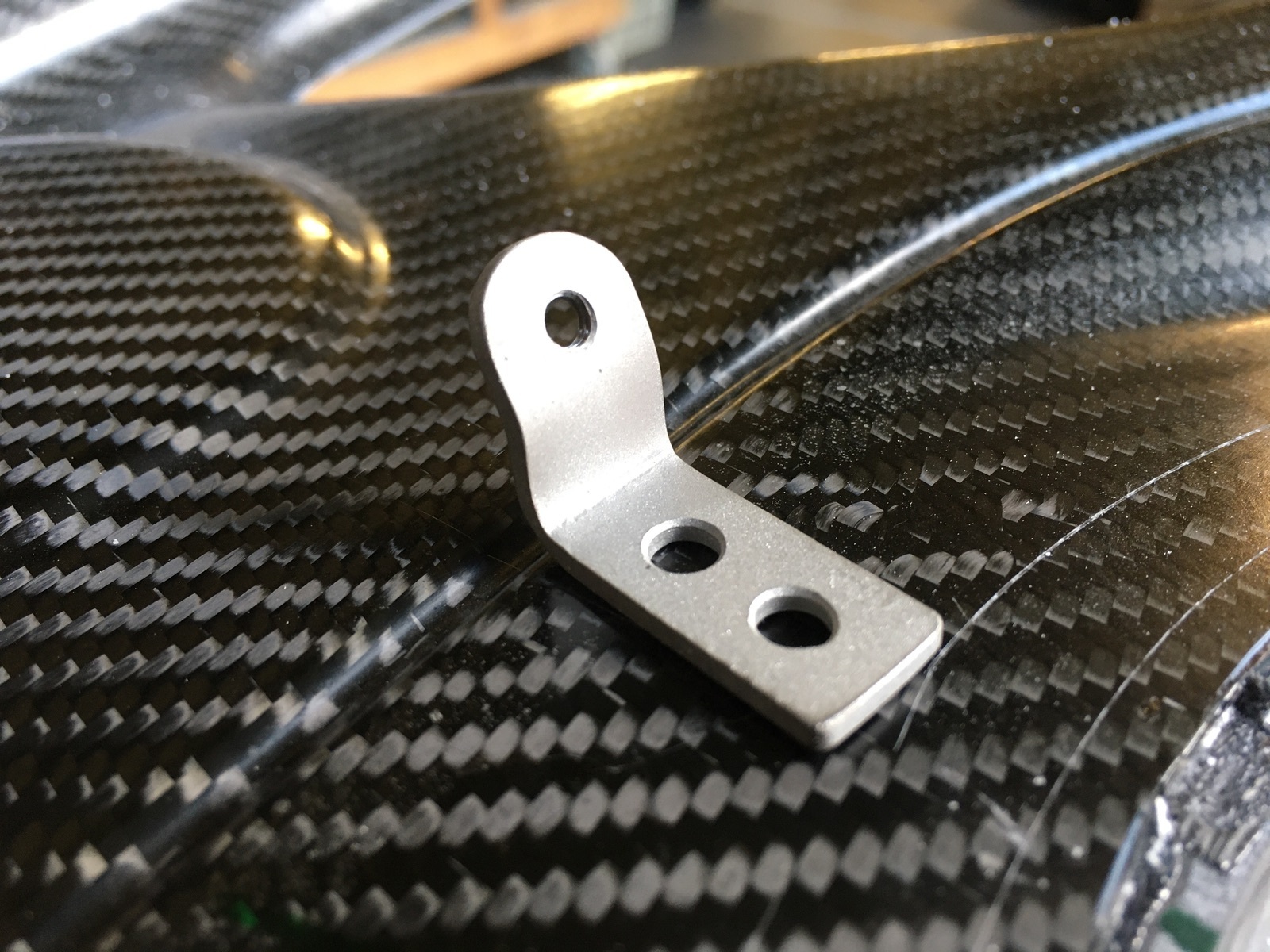

    Endlich bin ich dazu gekommen die Lenksäulen halter zu verschlifen und zu verbohren. Dabei ist mir wieder eingefallen, dass ich die Lenksäule nochmals bearbeiten wollte um die Winkel der Kardangelenke nochmals zu entschärfen. Um das machen zu können brauche ich allerdings die genaue Position des Lenkgetriebes und damit auch des Anschlusses für die Lenkstange.

    Viele Messungen später, dabei musste ich ein Lenkgetriebe teilzerlegen und wieder zusammenbauen, war der genaue Punkt für den Durchbruch ermittelt. Hier geht es dann in den nächsten Tagen mit den Aufnahmen für das Lenkgetriebe weiter.

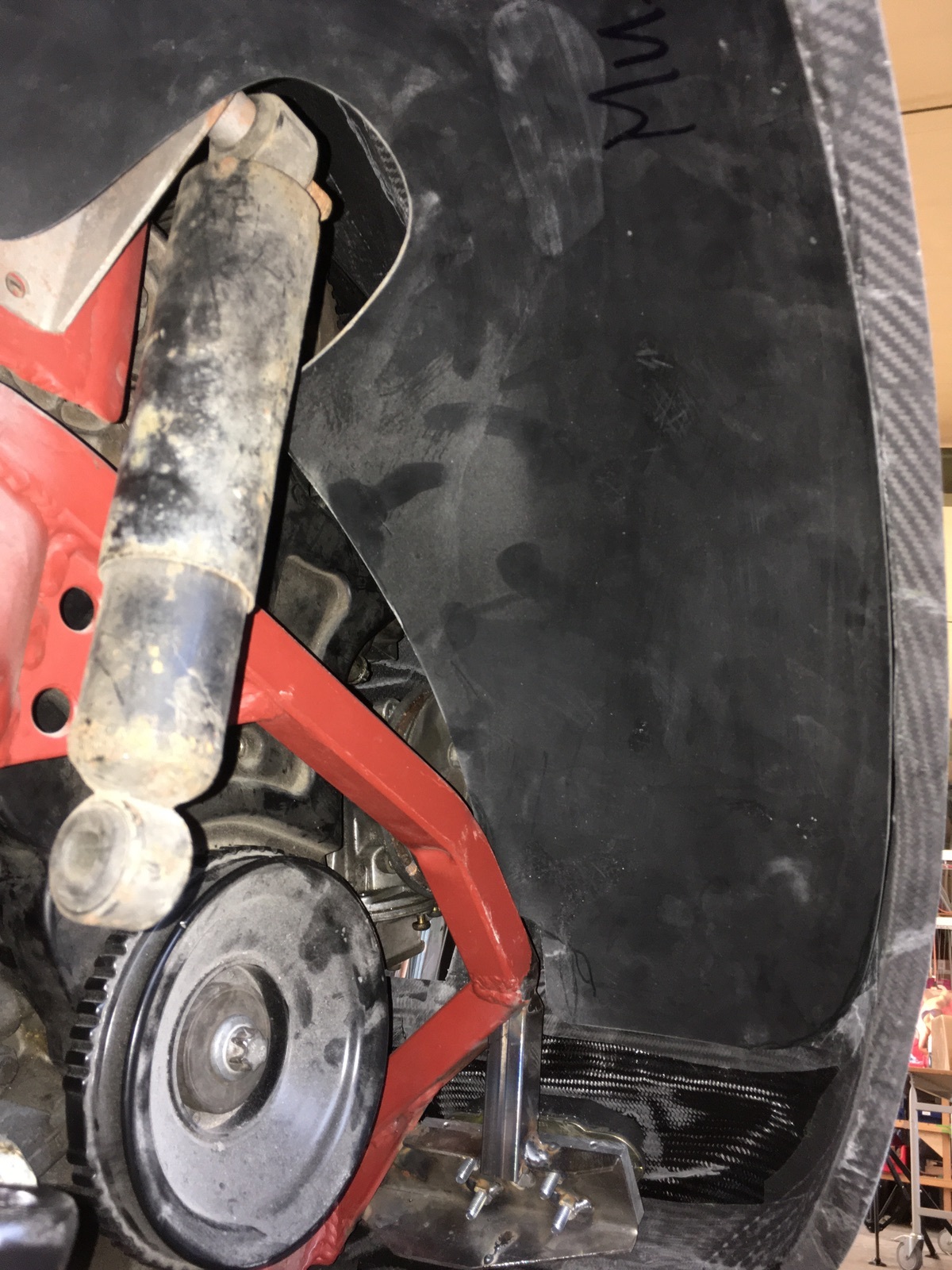

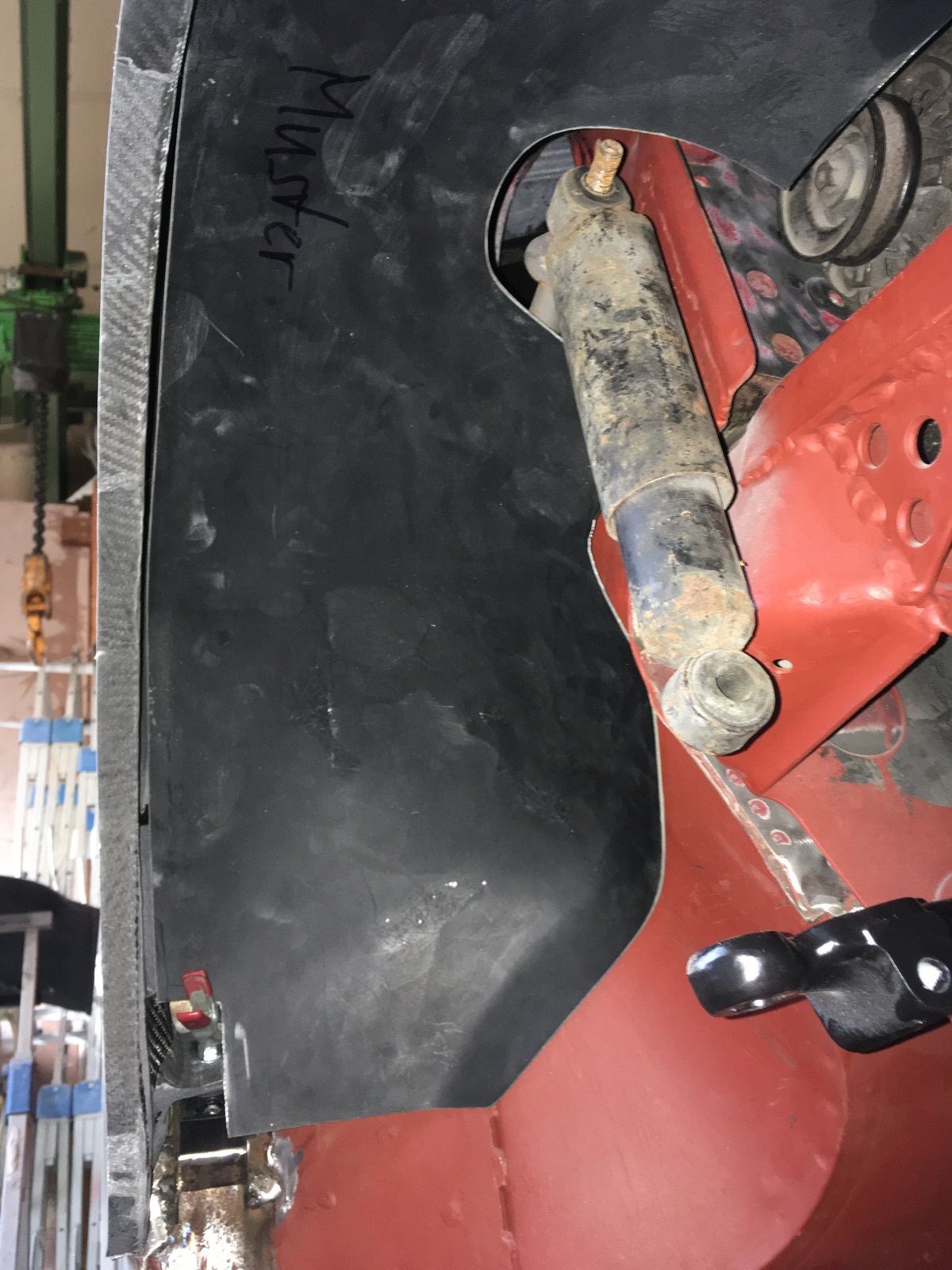

    Der vordere Abschluss der Seitenschweller war auch noch zu erledigen. Also alles angeschliffen und zum laminieren vorbereitet.

    Fertig laminiert, dann schnell noch die andere Seite und wieder ist ein Punkt von der Liste gestrichen.

    dietmar

  • GTM Coupé Special

    Oft sind es ja die unscheinbaren Kleinigkeiten die aufhalten, aber erledigt werden müssen sie trotzdem.

    Für die Sitzschienenverstellung mussten die Betätigungshebel angepasst werden. Einer davon war schon einmal sehr schlecht "geschweißt" worden, wobei vermutlich eine Umwicklung mit Tesafilm besser gehalten hätte.

    Der andere war noch frisch, also an der Stelle deutlich angenehmer zu bearbeiten. Dass beide unterschiedlich aussehen, liegt daran, dass die Sitzschienen auch unterschiedlich sind - da beides nachher unter den Sitzen ist, stört mich das bei korrekter Funktion nicht im geringsten.

    Einige Zeit hatte ich sogar überlegt, nur den Fahrersitz verstellbar zu machen, das dann aber doch wieder verworfen.

    Frisch verschweißt und verschliffen sieht das nicht nur gut aus, sondern hält auch vernünftig.

    Der Türöffner von innen war ja zunächst als Reißleine gedacht, später hatte ich das dann zu Gunsten eines einfachen Hebels verworfen. Dieser muss nach oben gedrückt werden um die Tür zu öffnen, somit ist eine Fehlbetätigung in meinen Augen quasi ausgeschlossen. Da es ein hauchdünnes Stahlröhrchen ist, ist die Sache obendrein auch noch schön leicht und kann später chic verchromt werden.

    So ähnlich sieht das dann später mit der inneren Türverkleidung aus.

    Auch die rechte Tür bedurfte noch der obligatorischen Gewindeeinsätze und einer Modifikation im Bereich des Türöffners.

    dietmar

  • GTM Coupé Special

    Bei den Türen gab es ja auch einiges zu verbessern. Die original beim Coupé verbauten Allegro Türgriffe und Schlösser waren mir nicht sehr sympathisch, zum einen war es mir viel zu viel Gestänge in der Tür, zum anderen gefallen sie mir optisch überhaupt nicht.

    Irgendwie sind mir die MK-III Türschlösser vom Mini da wesentlich sympatischer, zumal man sie leicht umbauen und modifizieren kann. Von außen war mir jedoch der typische Mini Türgriff etwas zu wuchtig für die zierlichen Türen. Also überlegt, recherchiert und etwas passendes gefunden - simpel, klein und optisch gut passend - die Türöffner vom Lotus Elite Typ 14. Leider sind die selten und werden dementsprechend teuer gehandelt, aber nach etwas längerer Suche und Gesprächen mit den einschlägigen Spezialisten konnte ich in England einen Satz NOS Türöffner erstehen.
    Die im Normalfall mit der Tür verschraubten Fensterrahmen aus Metall hatten mir nicht nur wegen ihrer nicht zum Tür-Ausschnitt in der Karosserie passenden Form von Anfang an nicht gefallen. Also schnell eine provisorische Form für den Fensterrahmen gebaut und zwei Fensterrahmen aus Kohlefaser gebaut. Nach dem genauen Ausrichten an der Tür wurden die neuen Fensterrahmen fixiert und anlaminiert. In diesem Zuge wurden diverse Stahlblechteile aus der Türe entfernt. Diese neigen im Laufe der Zeit nur zum rosten und bringen weitere unangenehme Folgeerscheinungen mit sich. Alles wofür sie gedacht waren lässt sich auch auf anderem Weg wesentlich leganter und materialgerechter realisieren.

    Da die Tür in sich eine relativ wabbelige Angelegenheit war, wurde auf die Türhaut von innen noch ein Verstärkungskreuz laminiert, was der Tür deutlich mehr Steifigkeit gibt.

    Hier sieht man wie die Aufnahme für das Mini Türschloss laminiert wurde.

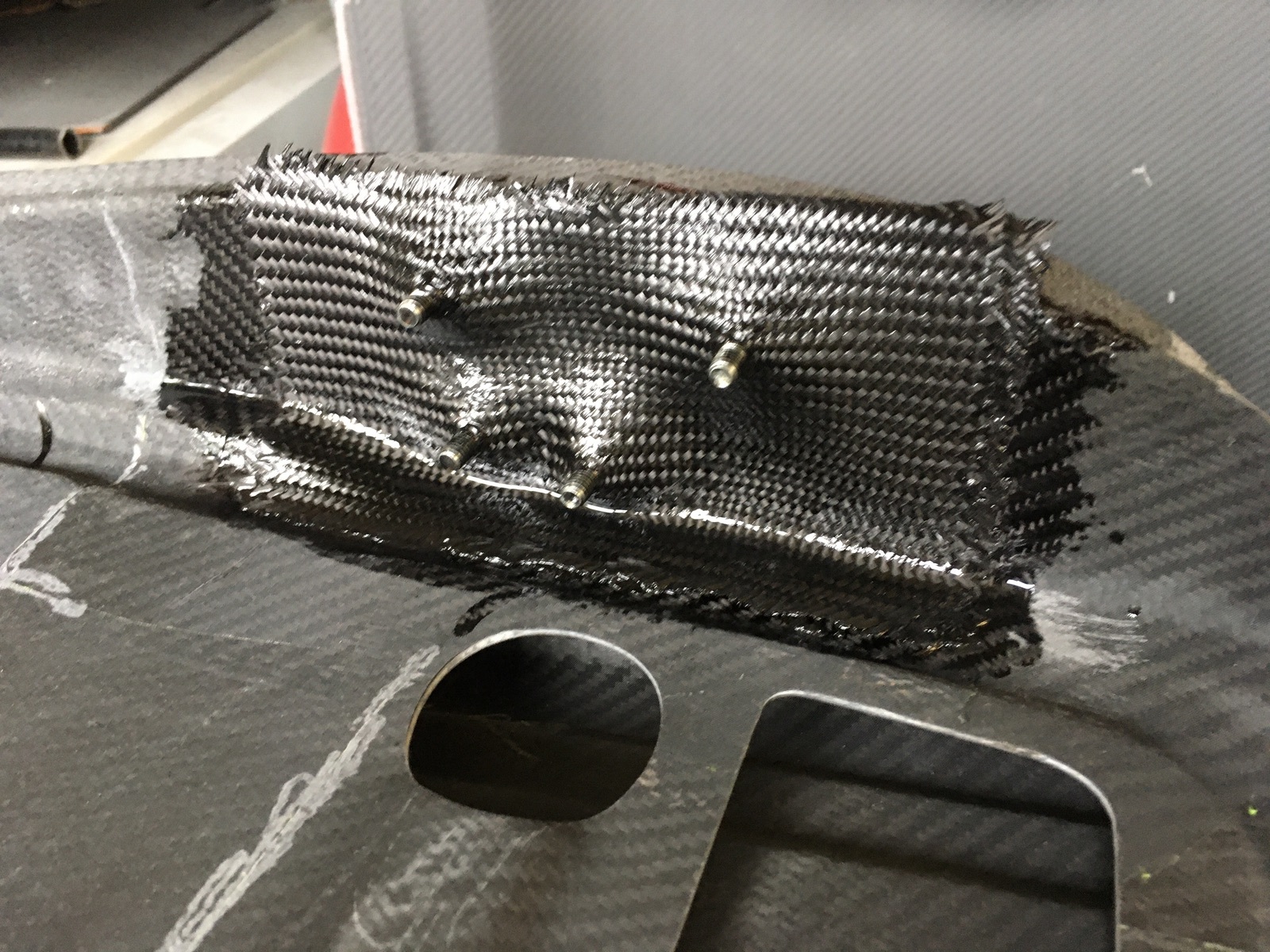

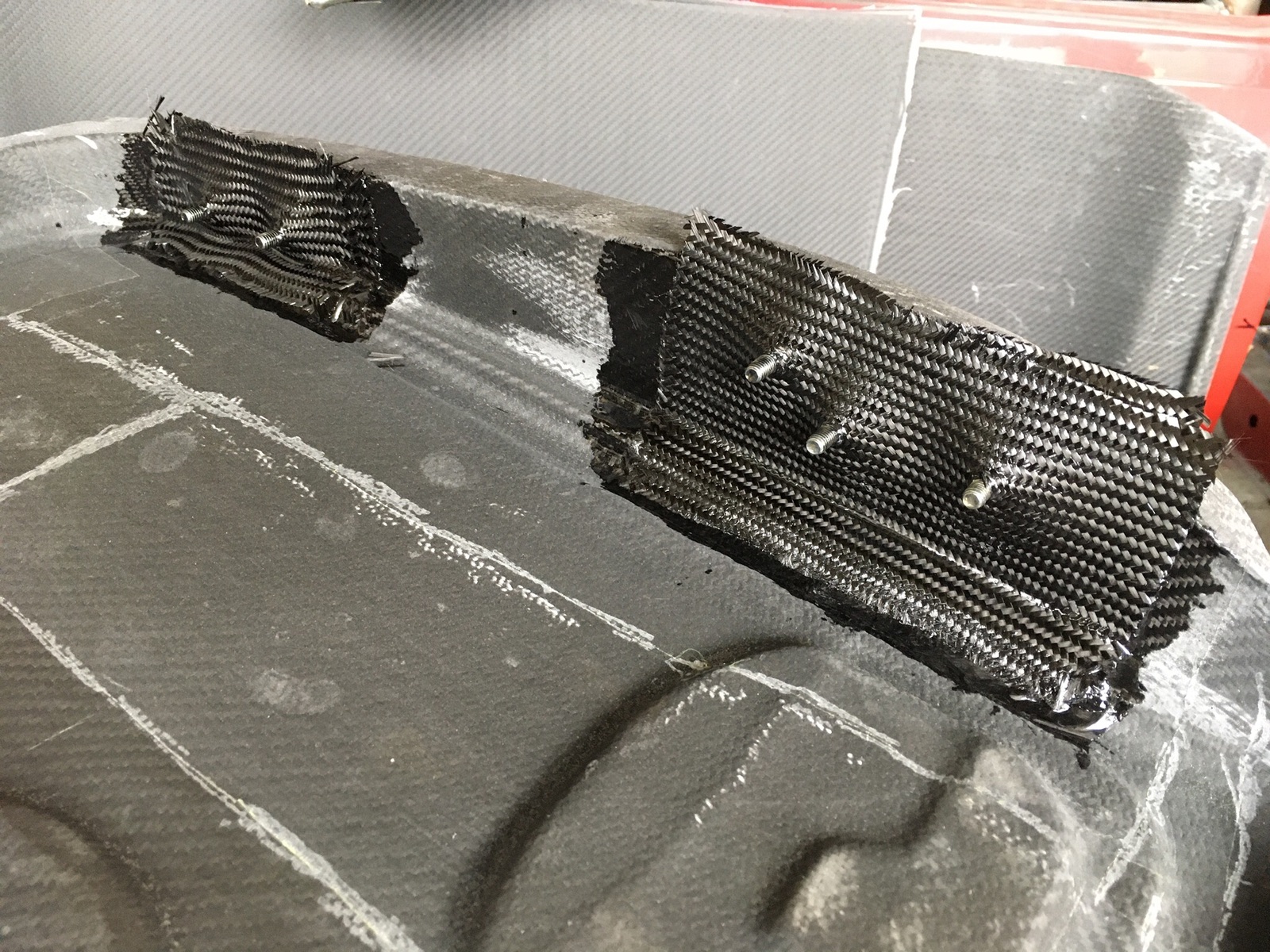

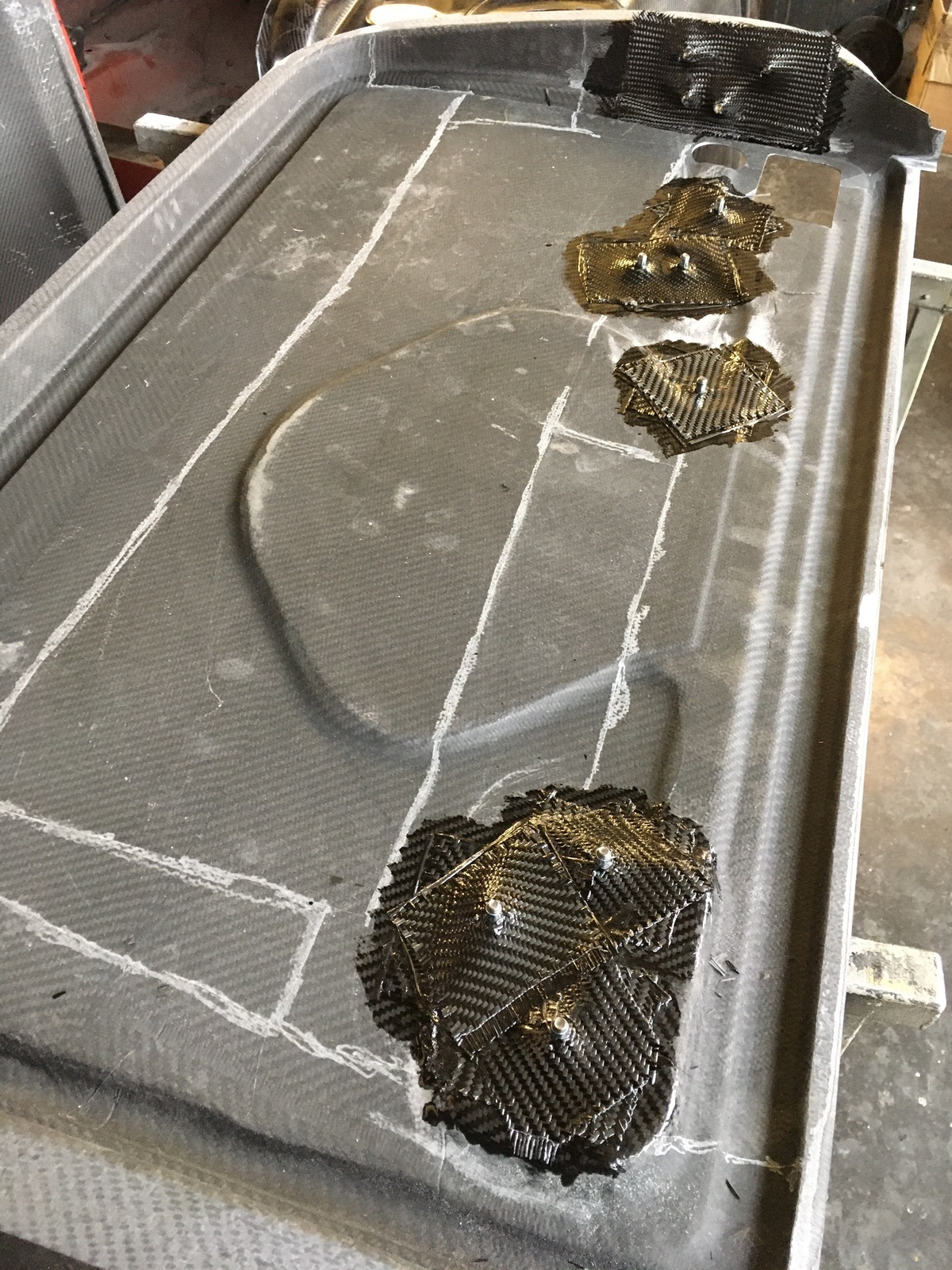

    In einem weiteren Arbeitsschritt wurden Gewindeinserts einlaminiert, damit das Schloss später von außen verschraubt werden kann.

    Auch für die Verschraubung des Türscharniers wurden Gewindeeinätze einlaminiert.

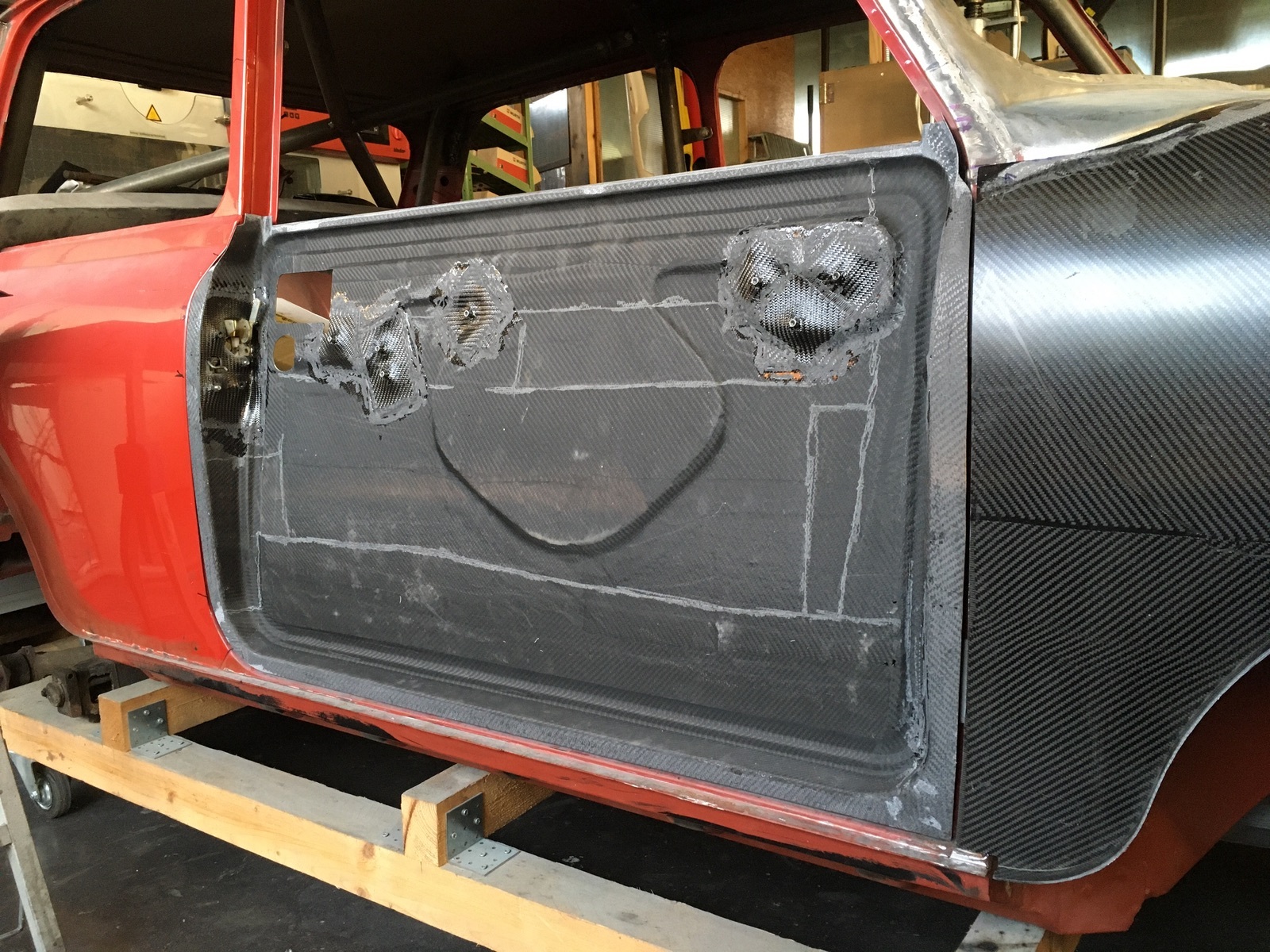

    Probemontage der Tür im Carbon Chassis. Wenn man den Zustand mit den letzten Bildern vom Chassis vergleicht, sieht man, dass das schon ein Weilchen her ist.

    Auch die Türverkleidungen wurden modifiziert. Der Ausschnitt für Türöffner und Lautsprecher wurde verschlossen, ebenso sämtliche Verschraubungspunkte mit denen die Türverkleidung ursprünglich mit der Tür verschraubt war. Dann ein großer Ausschnitt geschaffen der dem Arm und Ellenbogen in Zukunft etwas mehr Platz gibt und den Zugang zum Türschloss und Türöffner ermöglichen wird. Dann der Rand um den neuen Ausschnitt verstärkt, abgerundet und darunter ein Verstärkungsprofil einlaminiert. Denn ohne Türgriff, bleibt nur die Tür an eben diesem Ausschnitt zu zu ziehen, wenn man sie von innen schließen will.

    Wenn alles an Einbauten passt und man auch von außen alle Einzelteile montieren kann, wird die Türverkleidung mit der Tür verklebt. Spätestens dann ist die Tür sehr verwindungssteif.

    dietmar

  • Schmale Bremstrommeln aus Alu?

    Zitat von black_britax

    Das hab ich grad auf Facebook gefunden, der Preis ist stolz

    Danke für den Hinweis, aber bei dem Zustand ein sehr sportlicher Preis.

    Mal sehen was ich noch finde.

    Oder ich muss mal schauen ob ich die neu erhältlichen irgend wie umgearbeitet bekomme, denn um sie zu montieren benötige ich ohnehin noch eine Adaptierung. Dazu muss ich mir das nochmal ganz genau anschauen und mit dem Schweißer des Vertrauens besprechen ob er sich das zutraut.

    dietmar

  • GTM Coupé Special

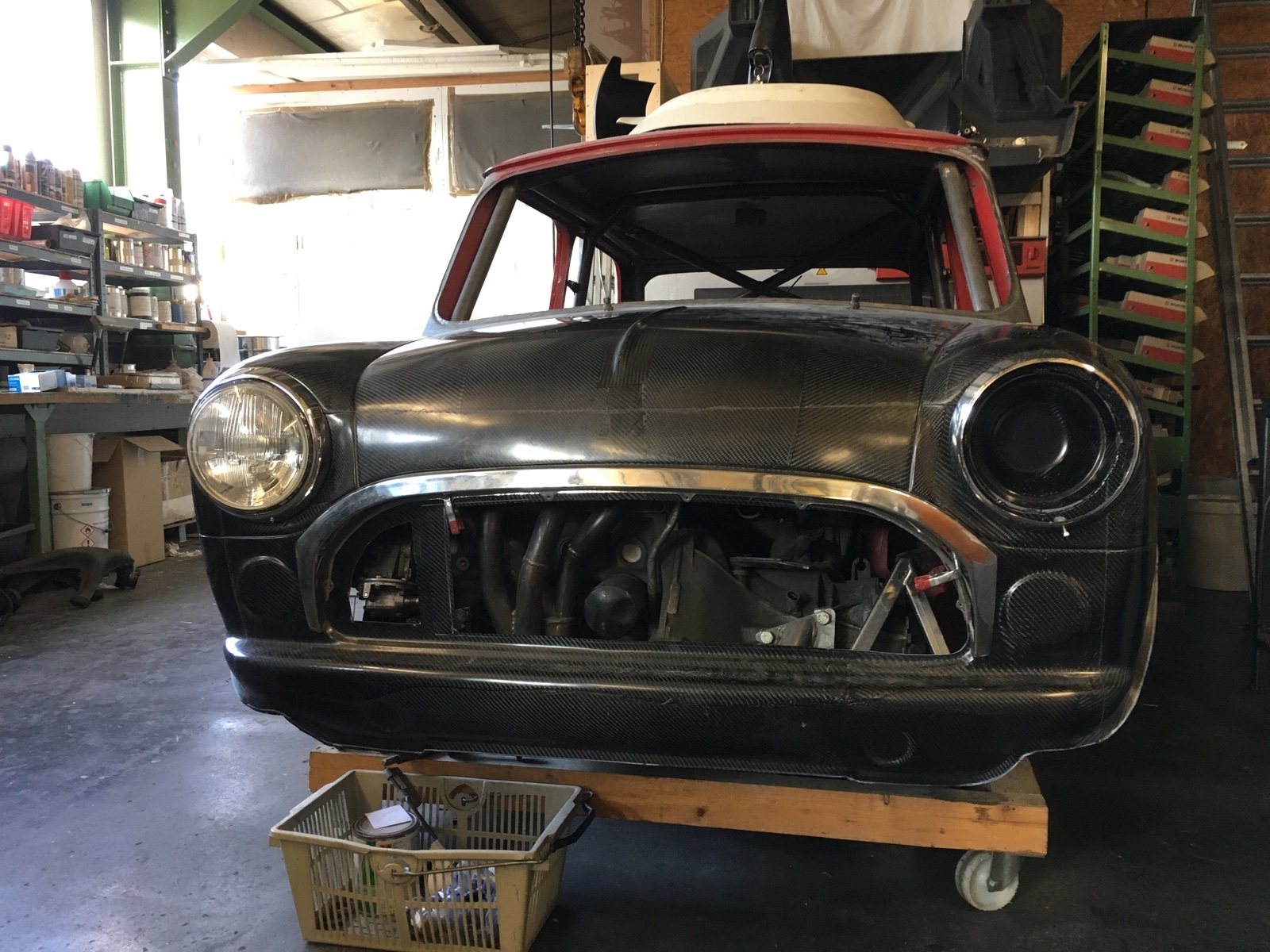

    Die Frontpartie der späten GTM Coupés mit der für mich völlig unpassenden Chrom-Stoßstange war aus meiner Sicht weniger gelungen, wobei das "Maul" der frühen Cox GTM auch nicht unbedingt perfekt gelungen war. Trotzdem gefällt mir die Frontansicht des Cox GTM deutlich besser.

    Was mich aber deutlich gestört hatte war der "spannungsarme" flache Bereich zwischen den Kotflügeln. Abhilfe schafft ein Schnitt in der Mitte und kurz vor dem vorderen Abschluß gesetzt, das GfK etwas aufgespreizt, fixiert und entsprechend wieder laminiert.
    Mit Bauschaum hatte ich versucht den Bereich unter den Scheinwerfern etwas gefälliger zu gestalten - allerdings ohne den erhofften Erfolg.

    Die anlaminierten Verbreiterungen für 13" Räder war weder optisch noch vom Radausschnitt her nach meinem Geschmack. Also wurden diese entfernt und der Kotflügel verlängert um dann später, für schmale 10" Räder, passende Ausschnitte zu machen. Dabei hat sich als formgebendes Material das sogenannte "Rollglas" aus dem Baumarkt bestens bewährt.

    Hier sieht man den mißlungenen Versuch der Umgestaltung des Bereichs unter dem Scheinwerfer und des ehemaligen Absatzes in dem die Stoßstange montiert war. Statt der Chrom-Stoßstange kam ein Reststück einer GfK Stoßstange eines Lotus Elan zum Einsatz. Die war von einer Unfall Karosse übrig und bot sich perfekt dafür an.

    Da ich mich mit dem unteren Teil der Front einfach nicht anfreunden konnte, einmal kurz an einer Lotus Elan Karosse die Frontschürze gemessen und für gut befunden. Ein paar Stunden Laminierarbeit später war dann die Frontschürze am GTM dran. Noch etwas Feinarbeit bei der Ausrichtung und den Übergängen, vor allem auch im Bereich des Lufteinlasses, dann wird das vollends.

    In der Schrägansicht. Eine gewisse Ähnlichkeit zur Frontpartie eines Lotus Europa lässt sich nicht leugnen. Da beide aber aus der selben Zeit stammen und einen Mittelmotor Antrieb haben, finde ich das durchaus passend. Die noch fehlenden Blinkeraufnahmen werden aber sicher eher wie beim Elan und nicht wie beim Europa realisiert.

    Und nochmal mit etwas mehr Abstand. Bei genauem betrachten der Scheinwerferaufnahmen fiel mir dann irgendwann auf wieso ich beim Ausrichtne so große Probleme hatte - die Scheinwerferaufnahmen sind nicht symmetrisch und damit "schauen" die Scheinwerfer in völlig unterschiedliche Richtungen. Wenn man dann an eben diesen versucht zu messen und eine Frontschürze auszurichten so ist das unweigerlich zum Scheitern verurteilt.

    Somit war schon klar, was auch noch zu korrigieren war.

    dietmar

  • GTM Coupé Special

    Zitat von howlowcanyougo

    und den Zündschlüssel link,s ....." Porschelike "

    Ich könnte mir auch mehrere Rundinstrumente im A Brett vorstellen,...wie es eben in den 60-70zigern bei Sportwagen gemacht wurde.

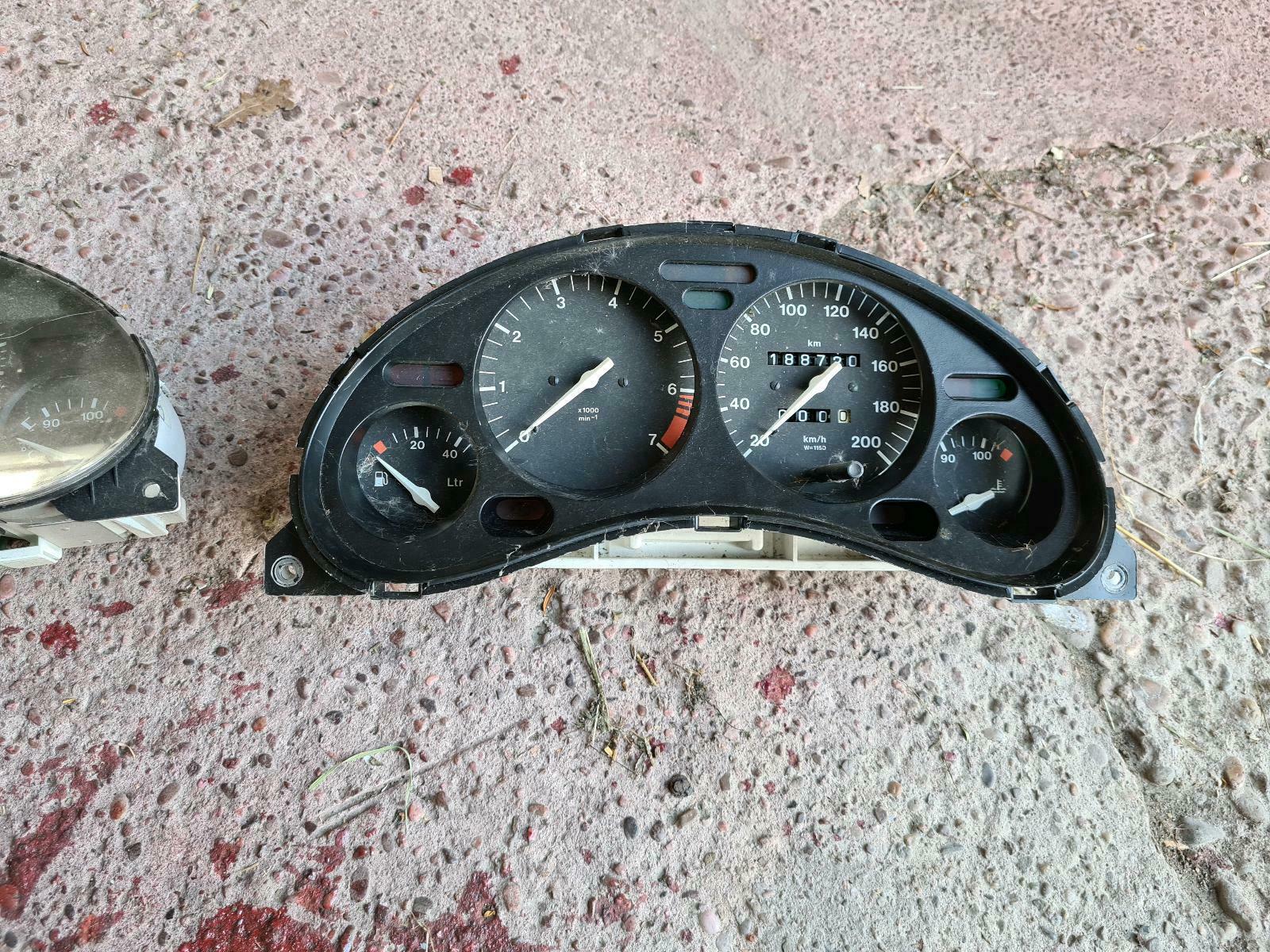

    der Bogen sieht bissl nach Oppl Corsa aus,...sorry aber da dran musste ich als erstes denken...:headshk:

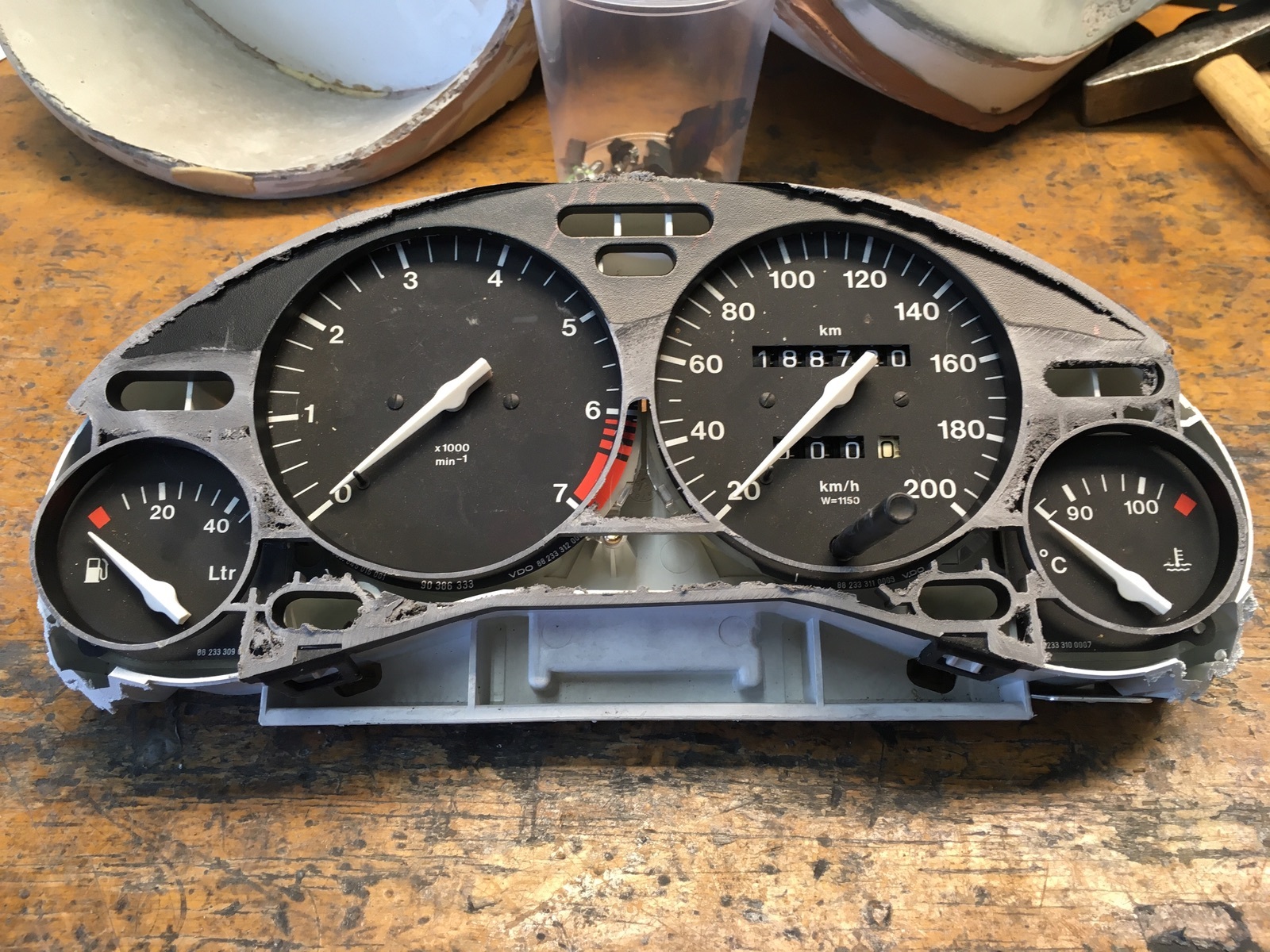

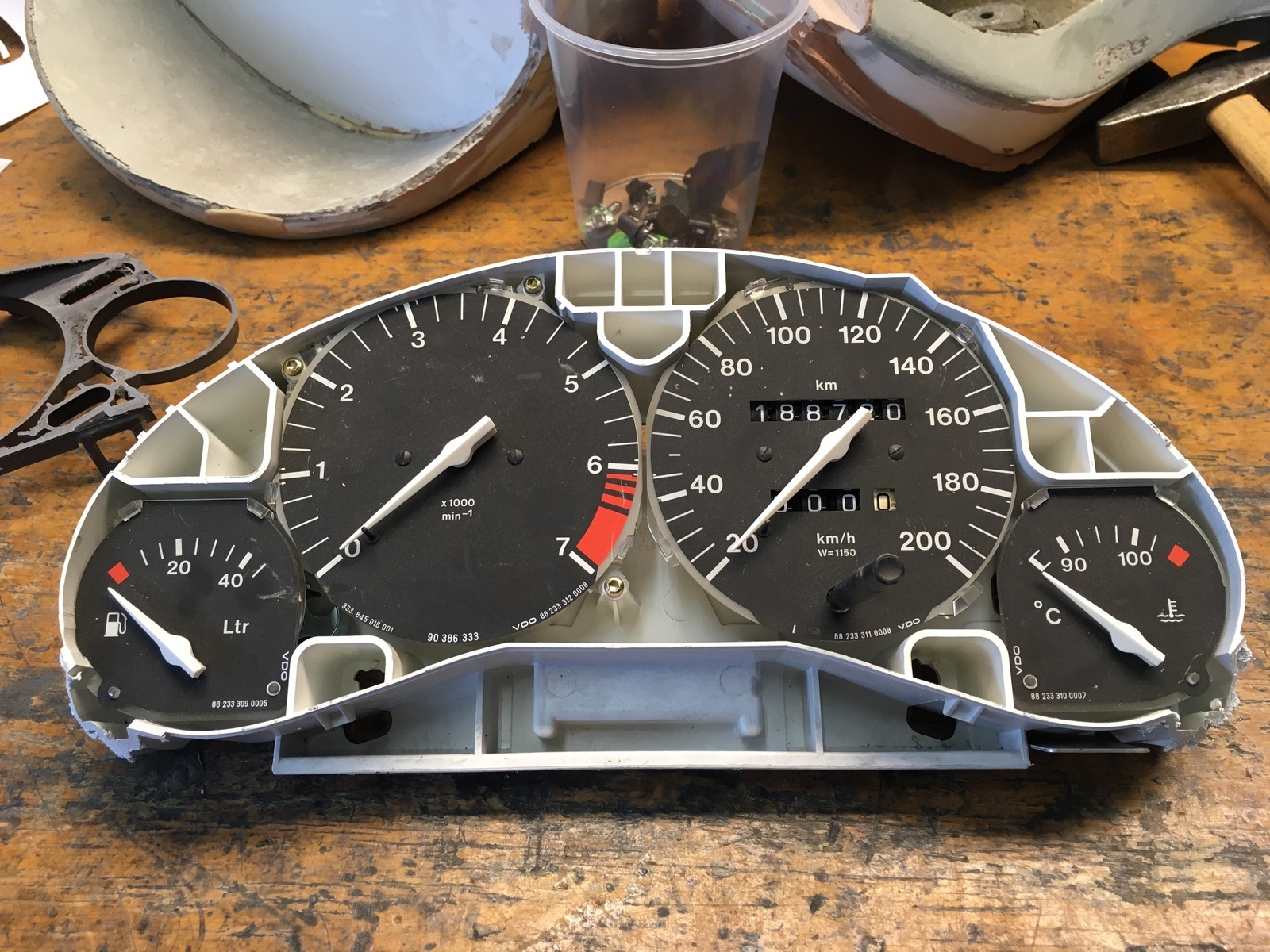

    Zugegeben, noch sieht es etwas nach Corsa B aus...

    Aber dann machen wir doch einfach daran weiter, dann sieht es bald anders aus.

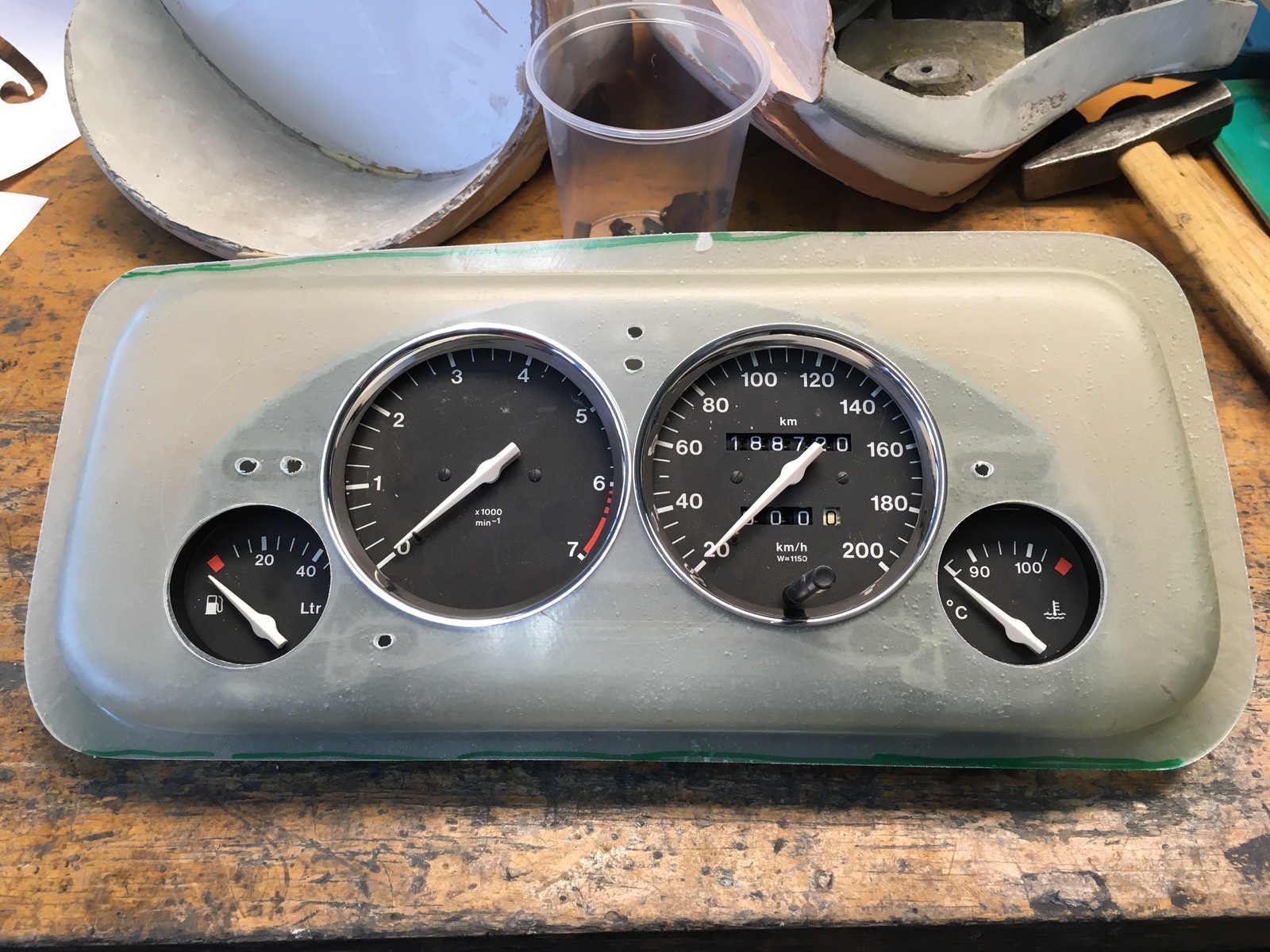

    So kann man schon eher erahnen wohin die Reise in Sachen Armaturenbrett gehen soll. Nach einer Sitzprobe unter freiem Himmel kam noch ein Sonnenblendschutz am Instrumententräger dazu. Unter der relativ großen Windschutzscheibespiegelt sich sonst der Himmel oder gar die Sonne - das wäre beim ablesen der Instrumente eher hinderlich.

    Die Einzelteile wurden mit Stehbolzen versehen um sie später unsichtbar verschrauben zu können.

    An der oberen Abdeckung musste noch etwas zur Spritzwand angestückelt werden und die Übergänge wurden angepasst.

    Das grüne Klebeband dient als Abstandshalter, damit die Teile mit Lack oder Leder darauf später noch zusammenpassen. Ob später lackiert oder beledert wird bin ich mir noch nicht ganz sicher, also muss ich mir beide Optionen offen halten.

    Damit die Form etwas besser beurteilt werden kann und eine gleichmäßige Oberfläche hat, wurden die Teile mit Füller lackiert. Zu den weiteren Gründen dafür komme ich später noch.

    Noch etwas verschleifen und die Oberfläche und Form gefällt mir schon richtig gut.

    Aber es wäre kein klassisches englisches Sportwägelchen ohne Holzarmaturenbrett - also schnell ein paar seit unzähligen Jahren herumliegende Reste Bubinga-Furnier zugeschnitten, aufkaschiert und verschliffen.

    Mit Porenfüller versiegelt und eine Schicht Klarlack später, sieht das schon mal ganz brauchbar aus. Später kümmere ich mich um die Oberfläche, jetzt ging es nur darum das Furnier zu schützen.

    Das Spiegeln hat auch für den ersten Versuch recht gut geklappt - man kann es sicher besser machen. Trotzdem bin ich gerade auch wegen meiner mangelnden Erfahrung mit dem Ergebnis ganz zufrieden.

    dietmar

  • Carbon Monocoque im Eigenbau

    Zitat von schelle63

    Ist das eigentlich spezielles Werkzeug was Du da verwendest? Macht der Werkstoff Kohlefaser normale Schneiden nicht schnell stumpf?

    Und Hut ab vor Deinem Vertrauen in geklebte Verbindungen. Ich denke Du musst schon sehr genau wissen was Du da tust.

    MfG,

    Markus

    Als Fräser kommen nur Hartmetallfräser mit passender Schneidenheometrie zum Einsatz. Ansonsten Diamantschleifer, Schleifscheiben muss man halt oft wechseln und Bohrerschleifen gehört zu den Grundkenntnisen.

    Zum Thema Verklebungen:

    Im Flugzeugbau klebt man aus guten Gründen quasi nur - teilweise in Verbindung mit sogenannten „Angstnieten“. Geschweißt wird quasi kaum noch. Auch im Fahrzeugbau wird dem kleben immer öfter der Vorzug gegeben. Das Chassis einer Lotus Elise ist „nur“ geklebt - weil es sicherer ist und besser hält! Aber auch bei Großserien PKW und NFZ wird immer öfter geklebt statt geschweißt.

  • GTM Coupé Special

    Zitat von schelle63

    Wie wäre es, den Zündschlüssel aus Gründen der passiven Sicherheit nach oben zu setzen?

    Markus

    Da kommt man ja dann nur noch ganz bescheiden dran - auf keinen Fall. Das Ziel ist ja besser und schneller dran zu kommen, abgesehen davon würden dann die Instrumente verdeckt.

    Passive Sicherheit, wenn ich die will fahr ich mit dem A6 oder dem Volvo, im Spaßauto interessiert mich das genau so wenig wie auf dem Motorrad!

  • GTM Coupé Special

    Zitat von General Lee

    Klasse Dietmar! Gefällt mir super (und erinnert mich irgendwie an alte Zeiten... ;-) )

    Die 8-fach Kontrollleuchte - aus welchem Fahrzeug ist die denn? Finde ich sehr schick.

    Grüße,

    Michael

    Triumph Dolomite - daher stammte auch der Armaturenträger, der verbaut war.

    Die Meinungen dazu differieren sehr stark, ich bin noch nicht schlüssig ob sie bleibt, ich könnte mir auch ein Öltemperatur/Öldruck Instrument an der Stelle gut vorstellen.

    dietmar

  • Carbon Monocoque im Eigenbau

    Wie im vorletzen Posting schon angekündigt musste es auf der Unterseite des Chassis noch weitergehen was die Sitzschienenverschraubungen angeht.

    Also auf der Unterseite markiert...

    ...Löcher gefräst und den Wabenkern entfernt.

    Das alles acht Mal.

    Einsätze mit der Lochsäge aus einer Platte geschnitten und vorbereitet.

    Eingeklebt und mit einer Schraube fixiert.

    Dann die Schrauben von der Innenseite in die Gewindeeinsätze eingeschraubt und den Bereich ausgeschäftet.

    Und zum Schluß überlaminiert, damit ist jetzt kein Loch mehr im Unterboden, aber die Sitzschienenverschraubungen sind sicher mit beiden Decklaminaten des Sandwichs verbunden und voll belastbar. Später werden die Stellen noch verschliffen, dann ist der Unterboden wieder glatt.

    dietmar

  • GTM Coupé Special

    Wieder einmal geht es im extremen Zeitraffer weiter - wir befinden uns noch immer weit in der Vergangenheit.

    Wie schon angekündigt, war das Armaturenbrett nicht so ganz nach meinem Geschmack. Außerdem wollte ich schon immer ein Armaturenbrett selber entwerfen, also bot sich nun die perfekte Gelegenheit dafür.
    Man baue eine neue Quertraverse mit Abstützung auf den Mitteltunnel, positioniere die Lenksäule so, dass sie perfekt fluchtet und auch vom Winkel her für mich angenehm ist. Davor musste natürlich noch eine gute Sitzposition mit den schönen BF Torino Silverstone Sitzen ermittelt werden.

    Irgendwie ist es dann mit mit durchgegangen und ich hatte die wahnwitzige Idee, wie bei Porsche üblich, das Zündschloß auf die linke Seite zu versetzen. Das bedingt eine Umgestaltung der Lenksäulenverkleidung - aber das ist ja zum Glück keine schwierige Angelegenheit. Die Lenksäulenverkleidung muss natürlich später dann noch einmal in schön und leicht gebaut werden, aber das hat noch Zeit.

    Dann kam etwas feinporiger Schaumstoff zum Einsatz um ein Gefühl für die Form des späteren Armaturenbrettes zu bekommen. Dieser lässt sich leicht schneiden, schleifen und ggf. überlaminieren - so sind Änderungen schnell umsetzbar und man bekommt direkt ein Gefühl wie das Ganze später wirkt.

    Da die Lenkrad Position feststand, musste die Lenksäule mit dem Lenkgetriebe verbunden werden - leider ging das nur über zwei Kardangelenke. Die Winkel sind noch etwas Verbessungswürdig, aber zunächst ging es auch nur um die Funktion an sich und die Ermittlung des Platzbedarfes.

    Hier sieht man die grob angepasste Lenksäulenverkleidung mit dem versetzen Zündschloß. Das Lenkrad auf den Bildern ist nur ein Dummy, da es vom Durchmesser her ein klein wenig zu klein ist.

    Mit beiden Sitzen in Position bekommt man ein erstes Gefühl davon, wie gemütlich (eng) es in der Fahrgastzelle später einmal sein wird.

    Wie beim GTM üblich muss die Mini Pedalerie gekürzt und modifiziert werden um verwendet werden zu können. Dazu kamen noch ein paar kleine Halter und viele Sitzproben - das fühlte sich schon echt gut an! Die Lenkung ist auf den Bildern aus Gründen der Pedalerie Anpassung gerade wieder vom Lenkgetriebe getrennt.

    Mit einem Armaturenträger, Instrumenten und einer oberen Abdeckung nimmt das so langsam Form an.

    Wer so etwas schon einmal versucht hat, weiß wieviel Arbeit und Versuche es braucht, bis man allein schon eine gute Sitzposition ermittelt hat und dann alles andere darum herum an die eigenen Vorlieben angepasst hat. Aber dafür passt das nachher halt auch wie ein richtiger Maßanzug.
