Aktuell sind die Fortschritte eher kleiner und unspektakulär, aber hier nochmal ein Einblick in die derzeitigen Arbeiten. Außerdem muss ich gerade auf Fahrwerksteile warten und auf die Chance endlich die Formwerkzeuge für die Karosserieteile ausleihen zu können.

Für die Verschraubung der Fensterfühungen hatten die Erbauer des GTM es für eine gute Idee gehalten einen Blechstreifen in der Tür mit hineinzulaminieren. Ähnlich sah es auch im Bereich der Scharnierverschraubung aus, aber die Bleche hatte ich schon vor langer Zeit entfernt.

Hier sieht man auch wieso man nie und nimmer auf blankes Blech laminieren sollte, es rostet unter Garantie immer - es ist nur eine Frage der Zeit bis sich der Rost so viel Platz verschafft, dass man es außen am Laminat sieht, weil sich dieses aufwirft.

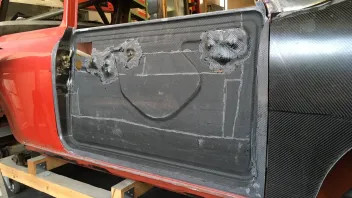

Das innere Laminat ist hier schon herausgetrennt.

Den rostigen Blechstreifen herausoperieren ist wegen der schlechten Zugänglichkeit nicht so einfach.

Hier liegen 200g unnötiges Blech und Rostpartikel.

Alle Rostspuren beseitigt und den Untergrund sauber angeschliffen.

Und wieder mit Glasfaser überlaminiert. Für die Verschraubungen gibt es zum späteren Zeitpunkt dann eine elegantere leichtere Lösung.
Außerdem habe ich den Türboden auf der Außenseite überlaminiert, hier waren die beiden Hälften der Tür verbunden worden, dabei wurden jede Menge unschöne Luftblasen mit "eingebaut". Diese hätte man zwar auch mit Spachtel füllen können, aber so ist es schöner und viel besser. Strukturell war diese Aktion nicht unbedingt nötig, aber wenn man eh schon mal dabei ist...

dietmar

Nach reiflicher Überlegung werde ich hinten auch Leichtmetallachsschenkel mit Scheibenbremsen verbauen, das wird noch eine wilde Aktion das alles unter zu bringen, aber auch das wird klappen.

Für die Karosserie habe ich das Angebot bekommen, mir voraussichtlich im späten Frühjahr das nagelneue COX-GTM Karosserie-Formwerkzeug ausleihen zu dürfen. Somit besteht die Chance sowohl an der Front und Karosserie nochmals kräftig Gewicht einzusparen. Trotzdem werde ich die vorhandene GfK Teile vollenden und ggf. die von mir bereits vollzogenen Formänderungen auch bei den Carbonteilen umzusetzen. Immerhin habe ich ja auch noch das Stahlblechchassis das mit neuen Schwellern ebenfalls wieder eine gute Figur machen wird.

dietmar

In der Zwischenzeit ist nicht so viel passiert, das aber auch daran, dass sowohl die Alltagsfahrzeuge als auch der ein oder andere Kunde etwas Aufmerksamkeit in Anspruch nahm.

Die Lagerböcke für das Lenkgetriebe waren bislang ja nur in Position fixiert, also alles wieder schön anschleifen...

...und anwinkeln. Jetzt ist eine gute Krafteinleitung gegeben und ich brauche keine Sorge haben, dass sich beim starken Lenkeinschlag das Lenkgetrieb verselbstständigt.

Die oberen Aufnahmen des vorderen Hilfsrahmens bedurften auch noch einer Anwinklung von der Unterseite her. Die Herangehensweise dürfte mittlerweile hinlänglich bekannt sein...

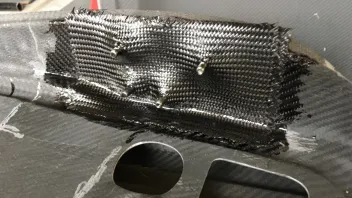

Fertig laminiert.

So frisch verschliffen sieht der Bereich an der Spritzwand schon viel besser aus. Das Loch für die Lenksäule muss wieder freigelegt werden. Außerdem war der Übergang zur Innenseite des Tunnels noch auf der Aufgabenliste.

Wieder ein Punkt abgehakt.

Jetzt ist das Chassis erst einmal eingelagert und wartet darauf, dass die Achsteile vollständig vorhanden sind, dann geht es auch hier wieder weiter. Außerdem muss ich mich jetzt einmal um die Karosserieteile kümmern, denn der Übergang zu diesen ist einer der mittlerweile relativ wenigen verbleibenden Arbeitsbereiche am Chassis.

dietmar

Zitat von J&A

Ja, so ab frühestens 150km/h hebt sich langsam die Front.

Wichtig wäre nur, daß der Kleine am Unterboden kein Luftpolster aufbaut.

In der Formula Student arbeiten sie ab ca. 60 km/h und ab 80km/h schon richtig gut in Sachen Aerodynamik - aber eben auch mit großem Flügelwerk etc.. Das widerspricht aber wie gesagt meiner Zielsetzung auch hinsichtlich des Erscheinungsbildes. Außerdem ist der "echte" Einsatzbereich bi ca. 140 km/h vorbei - sicher wird darüber auch noch was gehen, aber das ist eben nicht der Zielbereich. Also kurz und knapp anvisierter Geschwindigkeitsbereich liegt typisch zwischen 60 und 120 km/h - Landstraße im kurvigen Südwesten eben. Alpennutzung nicht ausgeschlossen. ;)

dietmar

Zitat von J&A

Ok, die Cossilisel wird sehr Hecklastig sein. Da muss man halt mit dem Motor mehr lenken.

Der Ford/Cosworth (Duratec) Motor dürfte nicht so viel schwerer als die K-Serie sein. Der Rest des Antriebsstranges ist Elli MK-II Technik, mit dem ein oder anderen Upgrade...
Der statische Schwerpunkt ist damit exakt auf Höhe des Fahrersitzfleisches...

...mit dem nun etwas weniger giftig eingestellten Fahrwerk macht das auf Landstraße, Slalom und Short-Track schon Spaß.
Mir persönlich ist das Teil mit seinen knapp 800kg viel zu schwer ;)

dietmar

Zitat von J&A

Wenn man sich also fragt, warum so viele Elisen bei leichtem Nieselregen abfliegen...

Das gleiche gilt auch für hohe Geschwindigkeiten. Je nachdem, was du mit dem GTM vor hast...

Eine gescheite Aerodynamik (Verkleideter Unterboden + Frontsplitter + Diffusor = Groundeffekt) hilft, die Fuhre am Boden zu halten.

Hier haben die 0815-Panzer mit ihren weit aussen liegenden Masseschwerpunkten deutliche Vorteile, weil sie insgesamt träger sind.

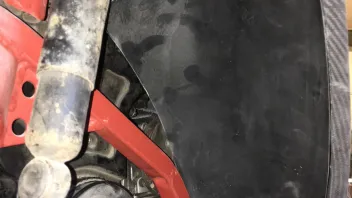

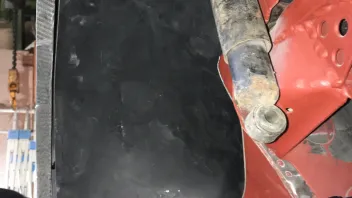

Die Technik, Schwachstellen und Tücken der Lisen sind mir gut bekannt - ich "darf" öfter mal Hand an einer Exige MK-I mit 2,3l Cosworth Motor Hand anlegen...
...ehrlich gesagt ist das öfter als mir lieb ist notwendig.

Zum Thema der leicht feuchten Straße und den Elisen: damit Leute wie ich immer wieder etwas zu tun haben...

...aber das können auch Fahrer von längs eingebauter Frontmotor/Heckantrieb Fahrzeugen mit ausreichend Leistung in Verbindung mit passender Reifendimension und Fahrwerksgeometrie sehr gut.

Ja, Aerodynamik spielt eine Rolle, aber in dem anvisierten Geschwindigkeitsbereich nicht so erheblich. Was man da trotzdem machen könnte sieht man schön bei den Formula Student Projekten. Aber das wird wenn dann sehr dezent und unauffällig passieren. Auch die geringe Spurweite meines GTM Projektes ist dem Anwendungsszenario und der klassischen Optik geschuldet.

Für pausbackig breit, richtig Leistung und Schnickschnack im Sinne der Restomod Projekte hab ich ein anderes Projekt in der Pipeline...

dietmar

Zitat von J&A

Hätte man am Motor mehr Bauraum, wäre eine Lösung wie z.B. am Alfa GTV (oder der DS) mit Bremsscheiben direkt am Getriebeausgang ganz witzig (wenn man genug Vertrauen in die ATWs hat...)

https://de.wikipedia.org/wiki/Datei:Alfa_Transaxle.jpg

Jaguar hatte das auch schon zum Beispiel beim E-Type - da wiegt aber die Antriebswelle dann so viel wie die gesamte Achse in meinem Fall.

Ich werde mir dazu nochmal intensiv Gedanken machen und vielleicht auch das eine oder andere mal für eine Platzanalyse zusammenstecken.

dietmar

Danke an Andreas und Dieter für die Anregungen. Ich hatte mir dazu schon auch meine Gedanken gemacht. Eventuell bin ich aber auch von falschen oder unvollständigen Bedingungen ausgegangen.

Zitat von J&A

Kurzer Zwischengedanke zum Thema Bremse:

Da das Mittelmotorfahrzeug ist, wird die hintere Betriebsbremse deutlich mehr belastet.

Ich vermute mal, dass du statisch eine Achslastverteilung von 1/3 zu 2/3 zwischen Vorder- und Hinterachse bekommst, was sich beim bremsen dynamisch auf ca. 50/50 verlagern wird.

Betrachtet man eine Elise ist das so in etwa auch realisiert.

Sie hat vorne und hinten identische Bremsscheiben.

Vorne 2-Kolben-Festsattel und hinten Schwimmsattel mit Handbremsfunktion.

Kolbendurchmesser habe ich zwar nicht gemessen, aber auch diese unterscheiden sich auf den ersten Blick nicht wirklich.

Ich an meiner Stelle würde also hinten die Vorderachskonstruktion inkl. Radträger und Bremsscheiben verwenden und dann von irgend einem modernen Auto einen Bremssattel mit Handbremse montieren. Vermutlich reicht schon einer von so einem tonnenschweren Kleinwagen. Klar, 10" ist nicht einfach...

Aktuell mit Scheibe vorne und Trommel hinten wird das Auto mit sehr hoher Wahrscheinlichkeit bereits bei geringen Verzögerungswerten vorne überbremsen.

Alles anzeigen

Was die Annahmen zur statischen und dynamischen Achslastverteilung angeht, so gehe ich auch von eben diesen Größen aus.

Ich gehe eigentlich nicht unbedingt davon aus, dass die Trommelbremse hinten so schlecht wie ihr Ruf ist, was die Bremswirkung angeht. Oder anders formuliert, rein von der Reibfläche her hat die Trommel mehr zu bieten als ein kleiner Einkolben Schwimmsattel mit 5-Markstück großen Belägen. Was die Wäremabfuhr angeht, da ist die Scheibe sicher im Vorteil.

Dazu kommt der Platzbedarf, ja es gibt mittlerweile für die Hinterachse auch kleine leichte (Alu) Bremszangen mit Handbremsfunktion. Aber diese benötigen trotzdem einiges an Platz, der unter 10" nicht im Überfluß vorhanden ist. Somit bleibt statt den 7,9" vermutlich nur 7,5" Scheibendurchmesser in Verbindung mit dafür optimierten Belägen. Ob man da mehr Bremswirkung als bei einer Trommelbremse mit passenden Radbremszylindern erreichen kann, wage ich zumindest zu bezweifeln.

Was die Kraftverteilung vorne/hinten angeht, so ist das durch ein Waagebalkensystem und getrennte Geberzylinder justierbar. Das ist in diesem Fall nach meinem Kenntnisstand deutlich besser als Druckminderer o.ä.. Es darf soweit ich weiß nur nicht im Fahrbetrieb manipulierbar (einstellbar) sein.

Bei historischen Cox GTM's waren 7,5" Scheibenbremsen vorne und Trommeln hinten üblich. Sie tendieren eher zu überbremsen auf der Hinterachse.

dietmar

Als kleine Auflockerung zwischendurch mal nur ganz "normale" Mini Teile zusammenbauen.

Kleines 7,9" Bremskit mit leichten Naben und Achsschenkeln. Ich weiß, dass es sehr unterschiedliche Meinungen zu den Bremssätteln gibt - ich habe bislang nur gute Erfahrung damit gesammelt.
Bei den Naben und Achsschenkeln lasse ich mich überraschen.

Fast alles für die Vorderachse zusammengesteckt, im Vordergrund der Achsstummel, der in diesem Fall wirklich nur noch ein Stummel ist. Eigentlich könnte man den auch noch hohl bohren...

Das Material dürfte ja hinlänglich bekannt sein.

Jetzt wird es spezieller. Da die Hinterachse angetrieben wird, es aber keine Scheibenbremsenlösung mit TÜV Chance für die Hinterachse gibt (Stichwort: Feststellbremse), muss eine Sonderlösung her. Die normalerweise beim GTM verwendeten Varianten haben mir allesamt nicht besonders zugesagt.
Also Maß genommen ein klein wenig probiert und für machbar erachtet. Es wird also eine Bremsankerplatte in der Mitte so weit aufgebohrt, dass sie auf einen (Scheibenbrems-) Achsschenkel für die Vorderachse passt. Die Verschraubung mit dem Achsschenkel muss dann noch separat gelöst werden.

Wenn ich nun eine schmale Bremstrommel verwenden würde, könnte ich diese von innen her unter Zuhilfenahme einer Adapterplatte mit der Radnabe verschrauben. Bis auf ein Offset von 1-2mm, was man problemlos ausgleichen könnte, würde dann alles passen.
Hier bleibt nur das Problem, dass die normalen Stahl Trommeln mir eigentlich zu schwer sind und nur als absolute Notlösung in Betracht kommen. Aus diesem Grund hatte ich auch derletzt nach einer aktuellen Bezugsquelle für schmale Leichtmetall Bremstrommeln gefragt. Da es da aber wohl nichts gibt und die Chance auf neuwertige Minifins auch sehr gering sein dürfte, wäre eine Möglichkeit aktuelle Super Minifin Repliken entsprechend zu modifizieren, dass diese vom Auflagemaß und Lochbild her verwendet werden können.

Alternativ könnte ich natürlich auch entsprechend modifizierte Radnaben fertigen (lassen) um aktuell verfügbare Teile verwenden zu können.

Ein Glück, dass ich die Entscheidung darüber noch etwas aufschieben kann und die Vor- wie auch Nachteile der jeweiligen Lösungen noch weiter abwägen kann.

dietmar

Zitat von Enne

Denke, es kommt aus nem Lotus Elan. Chapman-Federbein wird es genannt, meine ich.

Ja, die Briten nennen es Chapman-Strut.

Da es auch bei den Innereien weitergehen muss, gibt es hier ebenfalls ein kleines Update.

Man nehme eine normale Pedalerie (hier für Minis mit BKV) als Ausgangsbasis. Eigentlich wäre eine frühe ohne die Umlenkung für den BKV fast geschickter - hatte ich aber gerade nicht zu Hand (oder war zu faul zum suchen).

Dann den Lagerbock für die Umlenkung zum BKV angerissen und den nutzlosen Teil abgesägt.

Die Bereiche in denen geschweißt werden soll verschliffen und gestrahlt. Nach einigem messen und ausrichten mit Gripzangen fixiert und verschweißt. Dabei habe ich dann wie fast immer vergessen Bilder zu machen. Aber da die Pedalbox damit noch lange nicht fertig ist und auch die Pedale an sich noch stark verändert werden müssen, kommen auch noch Bilder dazu.

Damit es auch mit der Vormontage der Achsteile weitergehen kann, wurden die ersten oberen Querlenker gereinigt, gestrahlt, abgeklebt und lackiert. Der Sprenkeleffekt ist durchaus gewollt, da er die mäßige Gußqualität sehr schön kaschiert und auch ansonsten sehr dankbar ist, was eventuelle Nacharbeiten angeht. Allerdings sieht das so frisch lackiert wesentlich stärker aus, als im ausgehärteten Zustand.

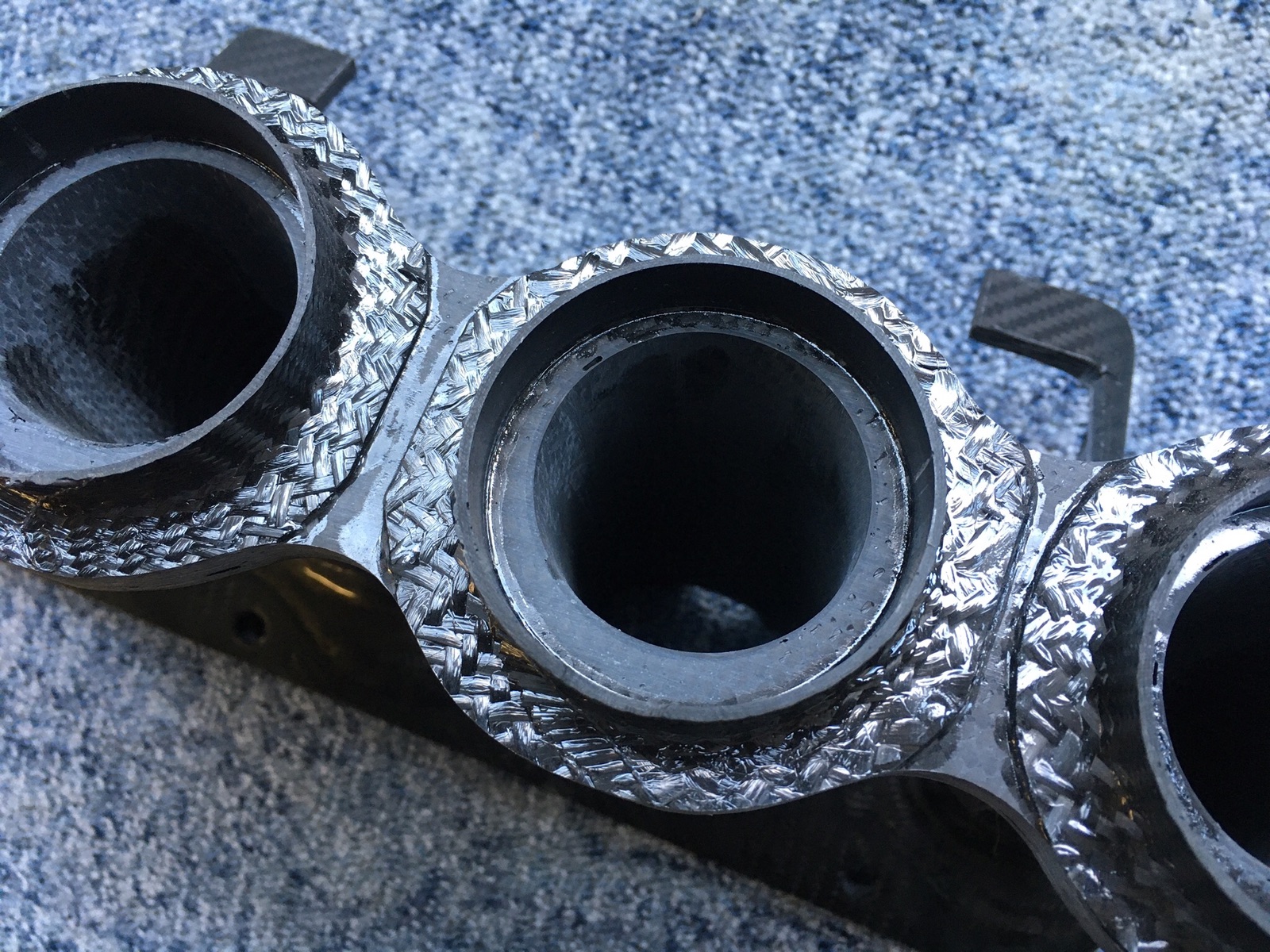

Da ich gerade dabei war und nebenher gelegentlich auch ein klein wenig an einer anderen Fahrzeugbau-Baustelle arbeite habe ich davon auch ein paar Teile mit lackiert - wer erkennt das Bauteil und kann es dem richtigen Fahrzeug zuordnen?

dietmar

Von der Wochenend-Aktion gibt es noch mehr zu zeigen.

Im Innenraum mussten die überlaminierten Stellen am Mitteltunnel wieder geöffnet und eingeschliffen werden.

Im Bereich der Spritzwand und der oberen Aufnahmen für den vorderen Hilfsrahmen waren auch noch Laminierarbeiten zu erledigen. Also wieder alles anschleifen und vorbereiten...

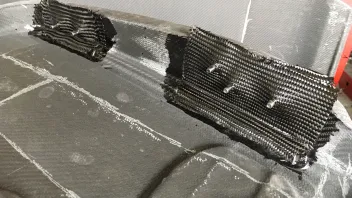

...und nachdem die Kohlefaser laminiert wurde mit Abreißgewebe belegen.

Noch einmal aus anderer Perspektive.
Leider ist der Bereich damit noch immer nicht abgeschlossen, aber immerhin auf dem besten Wege. Es fehlen natürlich auch noch die Durchbrüche für die Kupplungs- und Bremszylinder, aber dafür muss ich zuerst die Pedalbox soweit haben.

dietmar

Wie schon angekündigt fehlt vorne ja noch etwas wichtiges - die Aufnahme für das Lenkgetriebe.

Also als erstes den vorderen Hilfsrahmen modifiziert. Die üblicherweise verbauten Gummilager sind mir an dieser Stelle eh ein Graus, also direkt eine starre Verschraubung geschaffen, ohne die sonst üblichen Adapter. Der Übergang vom Hilfsrahmen zu den Verschraubungsblechen wird noch etwas verschönert, aber das ist dann eher Kosmetik. Der Hilfsrahmen wird später auch noch etwas erleichtert, da er ja nicht wie üblich einen Motor beherbergen muss. Vielleicht ersetze ich ihn später einmal auch durch ein leichtes Exemplar - Carl Austin hat da schöne Dinge im Portfolio...

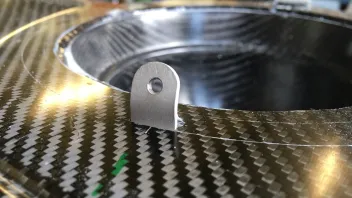

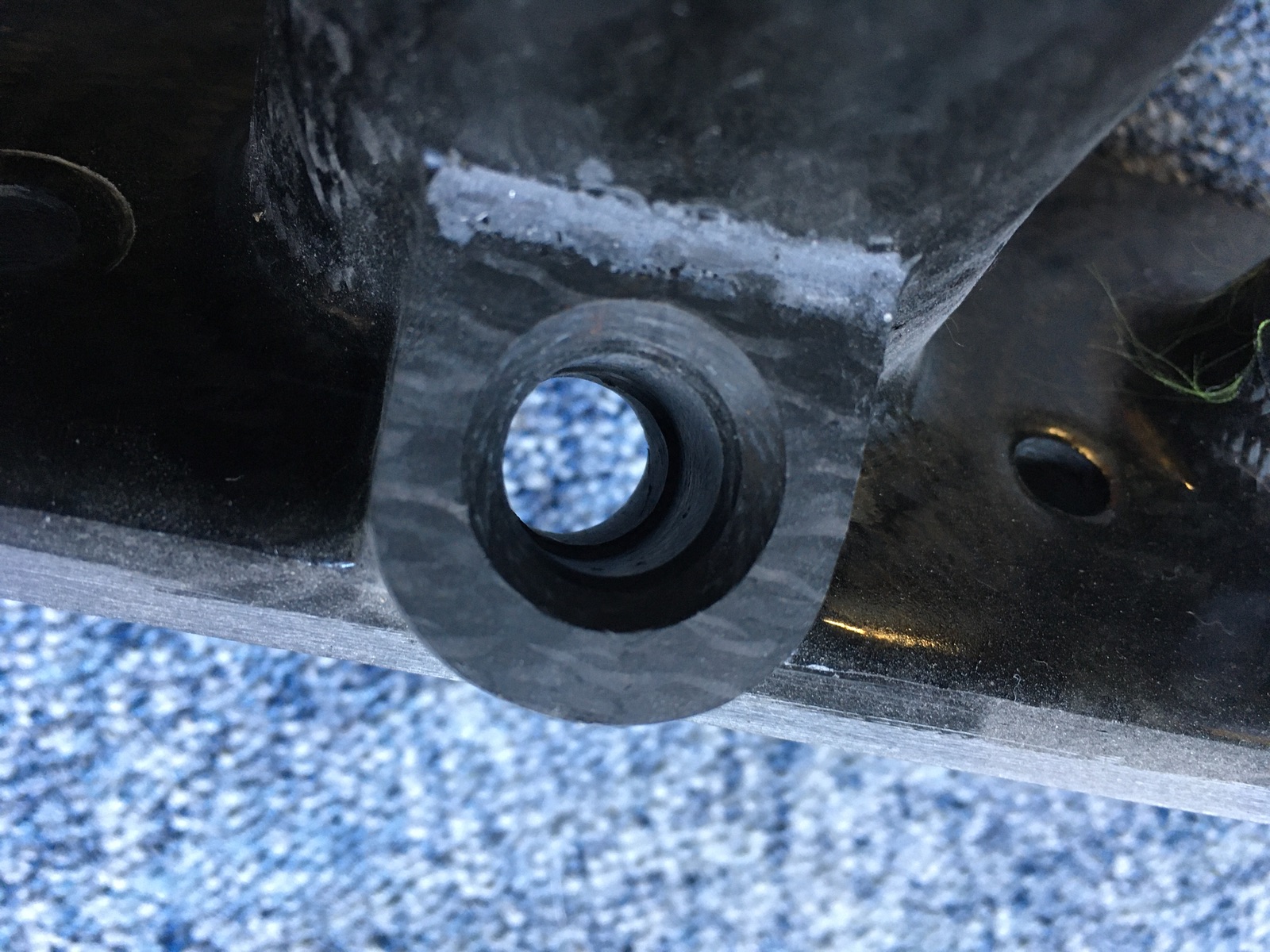

Das Lenkgetriebe muss gut gelagert sein, also mussten Lagerböcke her.

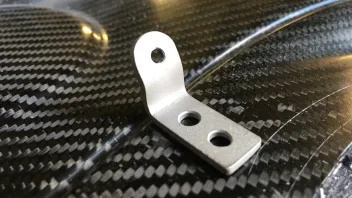

Die Einzelteile mit zusammen fixiert und bereit für eine Anprobe.

Alles sauber positioniert, markiert und die Lagerböcke für die Verklebung im Chassis vorbereitet.

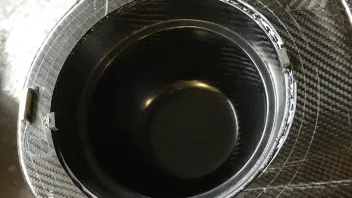

Hier sieht man alles zum Verkleben vorbereitet, auch die Einsätze für die Hilfsrahmenverschraubungen.

Verklebt.

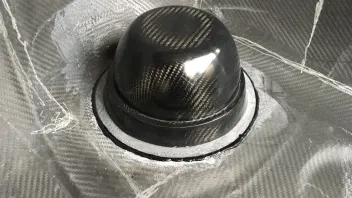

Alle Übergänge ausgeschäftet, an der Stelle des Lenkgetriebedurchbruches noch schnell einen Einsatz eingeklebt und vorbereitet zum überlaminieren.

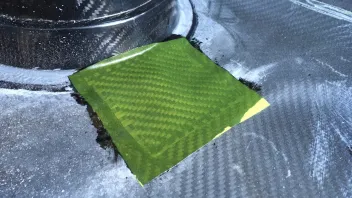

Alles überlaminiert und mit Abreißgewebe belegt. Die eigentlichen Lagerböcke werden dann erst in einem weiteren Arbeitsgang kraftschlüssig mit dem Chassis verbunden.
