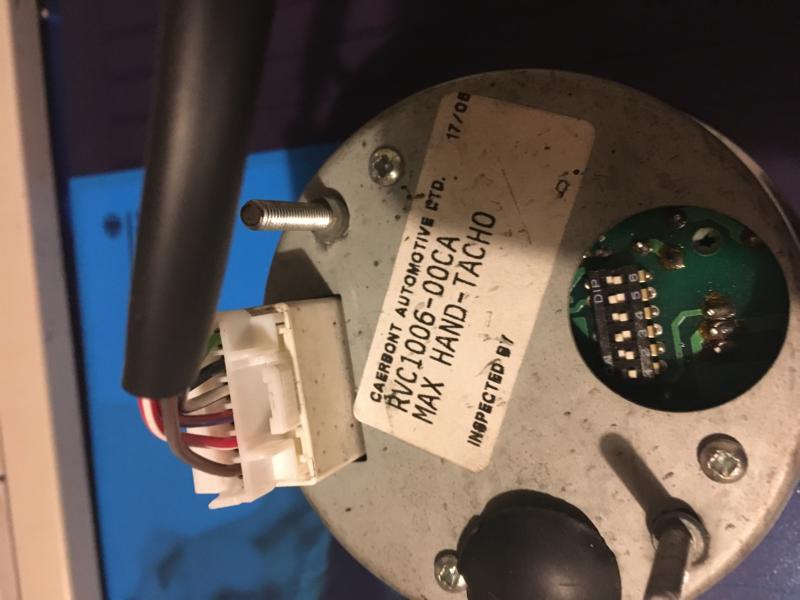

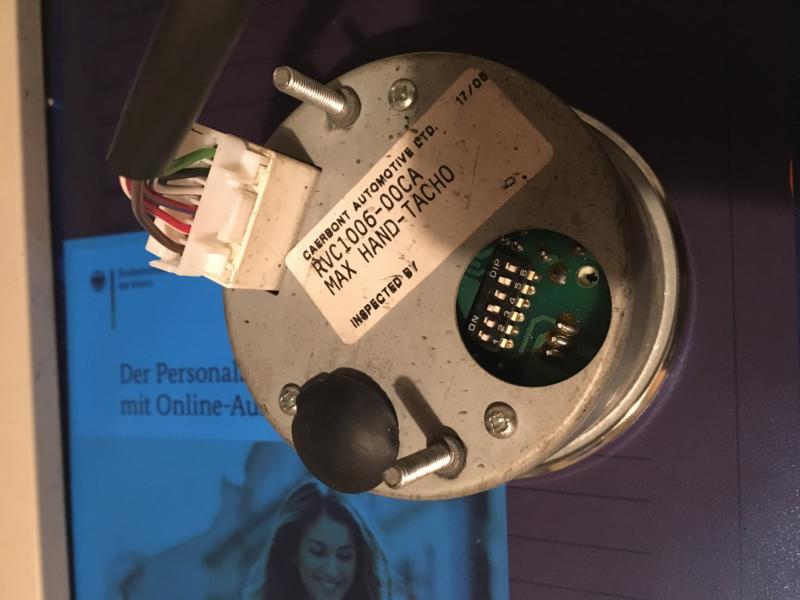

Ich habe hier einen Drehzahlmesser liegen, den ein Kumpel gerne im Mini hätte. Leider fehlt mir eine eindeutige Farbbelegung und eine Beschreibung, was diese Microschalter machen, bzw. welche Stellung da die richtige ist.
Kann mir da einer weiter helfen oder weiß, wo ich eine deutschsprachige Anleitung her bekomme?
Danke.
ich kann zwar die Bilder nicht öffnen aber probier es mal mit diesem Link
https://www.caigauge.com/product-instructions
lg
Berni
Das... https://www.caigauge.com/documents//pdfs/pil019-367.pdf dürfte der passende Plan sein

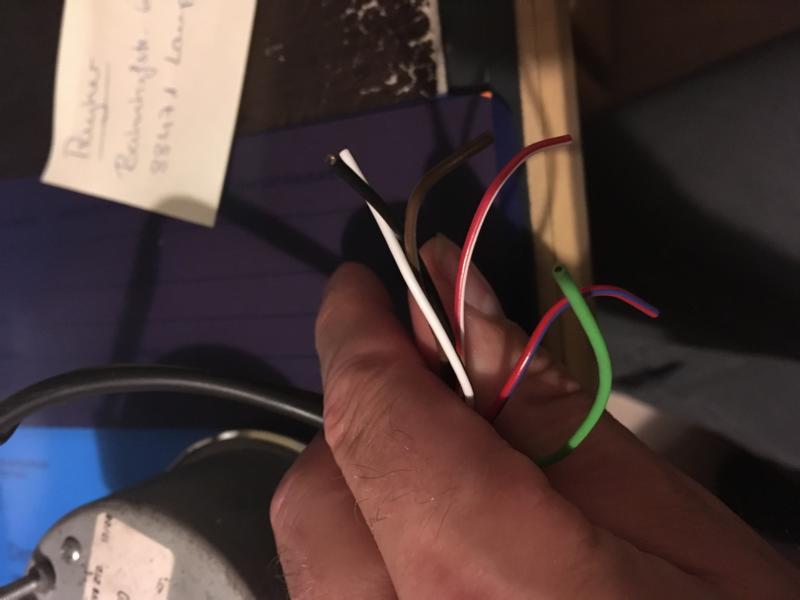

Und zur Kabel-Belegung...
Grün = Zündungs +
Schwarz = Masse
Braun/Grau = Keine Verwendung im Mini...
Rot/Weiß = Instrumentenbeleuchtung
Weiß/Schwarz = Zündsignal nur für Motoren mit ECU, wo das Signal direkt von der ECU abgenommen wird...
Rot/Blau = Zündsignal bei Verteiler-Zündung (elektronisch oder mechanisch...) an Zündspule "-"
Die Schalter sind für verschiedene Zylinderzahlen sowie Modi, in denen der DZM betrieben werden kann.
SW1/SW2/SW3 für die Zylinderzahl.
Beim Mini mit 4 Zylindern = SW1 off, SW2 off, SW3 on
SW4/SW5 für die Modi (Betriebsarten)
Beim Mini mit Unterbrecher-Kontakt = SW4 off, SW5 on
Beim Mini mit elektr. Verteiler = SW4 on, SW5 on
SW6 hat keine Verwendung und muss in "OFF" stehen...
Der Potentiometer wird nur beim Justieren auf Dieselmotoren verwendet, wenn das Drehzahlsignal von der Lima oder einem Pulsgeber abgenommen wird...
Gruß, Diddi
Danke, werde dran gehen und das Teil mal anschließen.
