hs4 vergaser federn

Malcolm1989 · 11. August 2015

hi zusammen

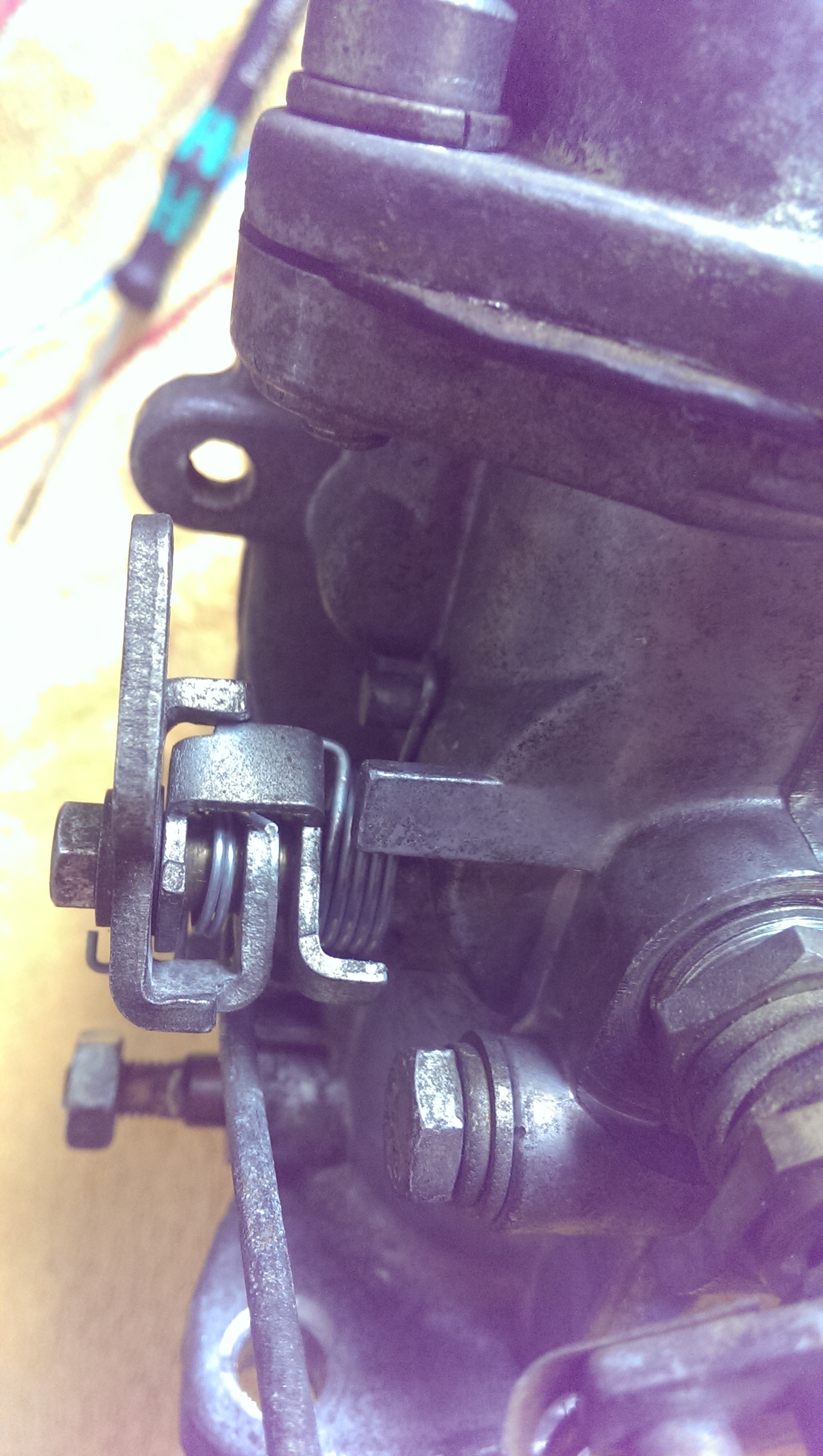

vor einiger zeit habe ich meinen vergaser ausgebaut und gereinigt. Leider hat die Lieferung der neuen Federn relativ lange gedauert, nun weiß ich nicht mehr genau wie die rückholfedern montiert werden.
Es ist ein hs4 auf einem 998 ccm. Vlt kann mal jemand bei seinem nachschauen ob das richtig ist oder so.

wenn ich den gaszug betätige holen die Federn den düsenstock auch wieder hoch aber halt nicht komplett. Er ist noch ca 8 mm vom anschlag entfernt

bevor ich einbau und teste will ich sicher gehen das die federn richtig sind, habe beim ausbau schon eine feder verloren.

phokos · 11. August 2015

Doe große Feder ist oben am Rundzapfen richtig. alles andere falsch.

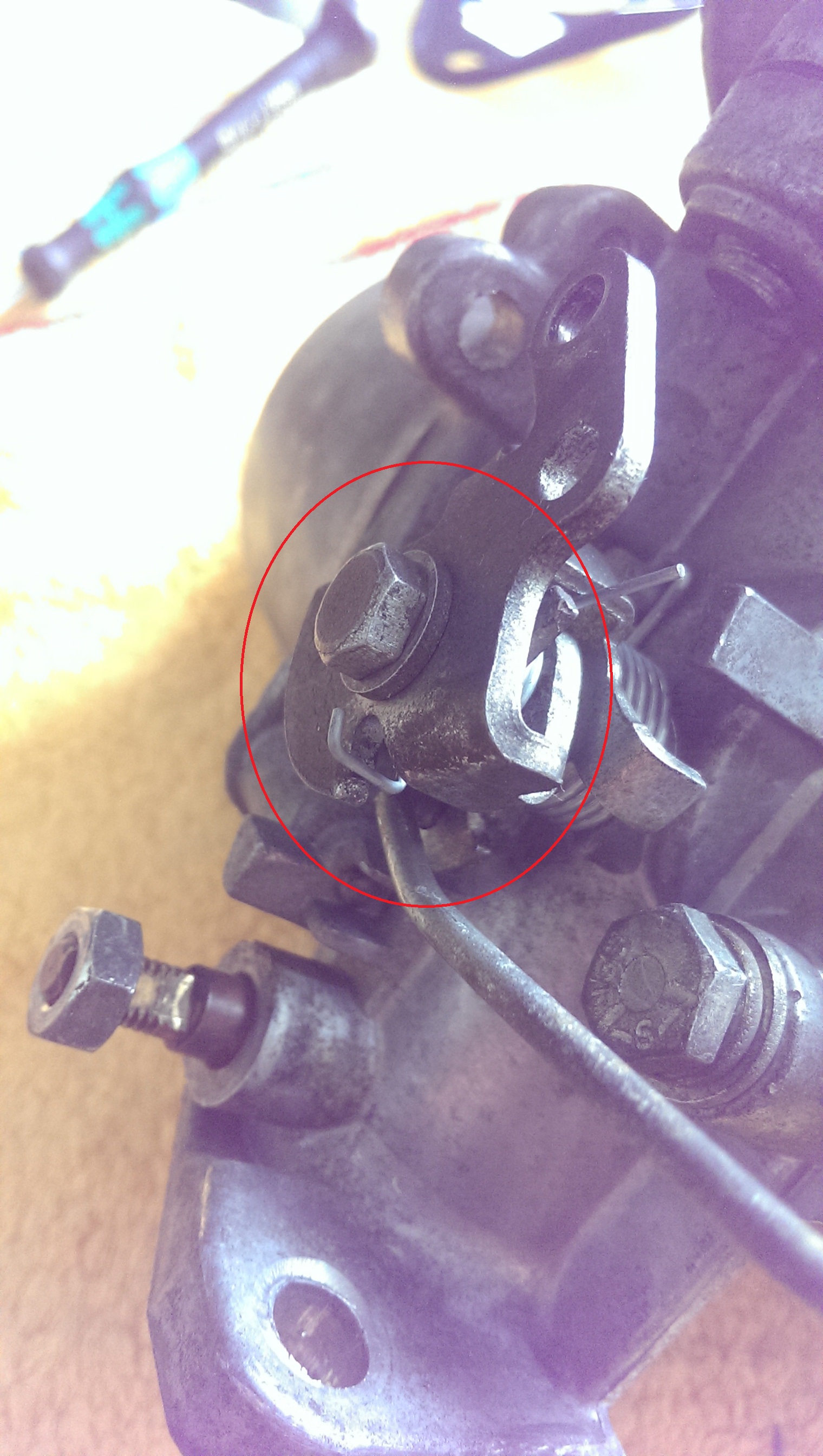

Die kleine Feder:

Externer Inhalt www.youtube.com

Inhalte von externen Seiten werden ohne deine Zustimmung nicht automatisch geladen und angezeigt.

Durch die Aktivierung der externen Inhalte erklärst du dich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt.

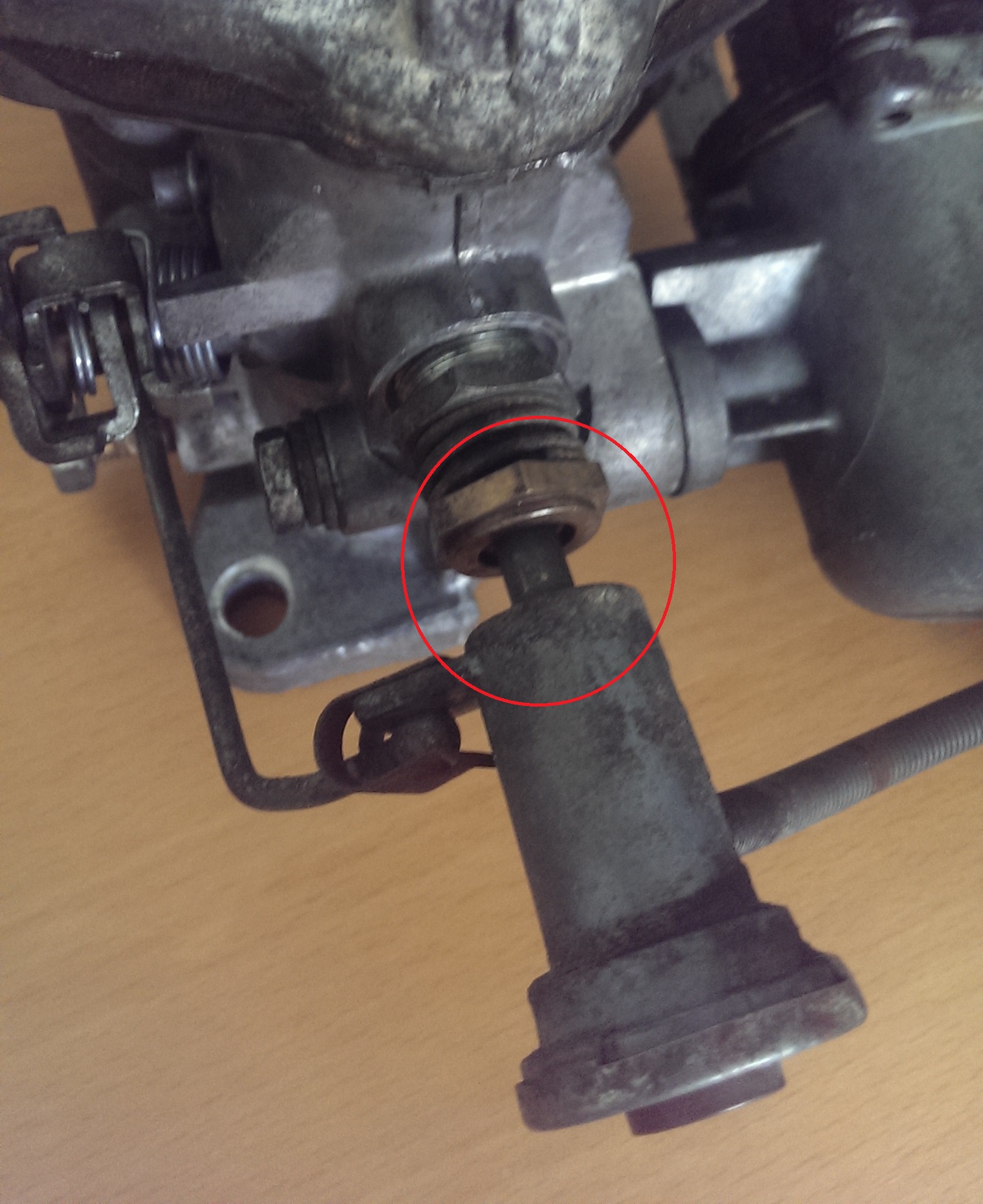

Die große Feder:

phokos · 11. August 2015

Die Große:

Externer Inhalt www.youtube.com

Inhalte von externen Seiten werden ohne deine Zustimmung nicht automatisch geladen und angezeigt.

Durch die Aktivierung der externen Inhalte erklärst du dich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt.

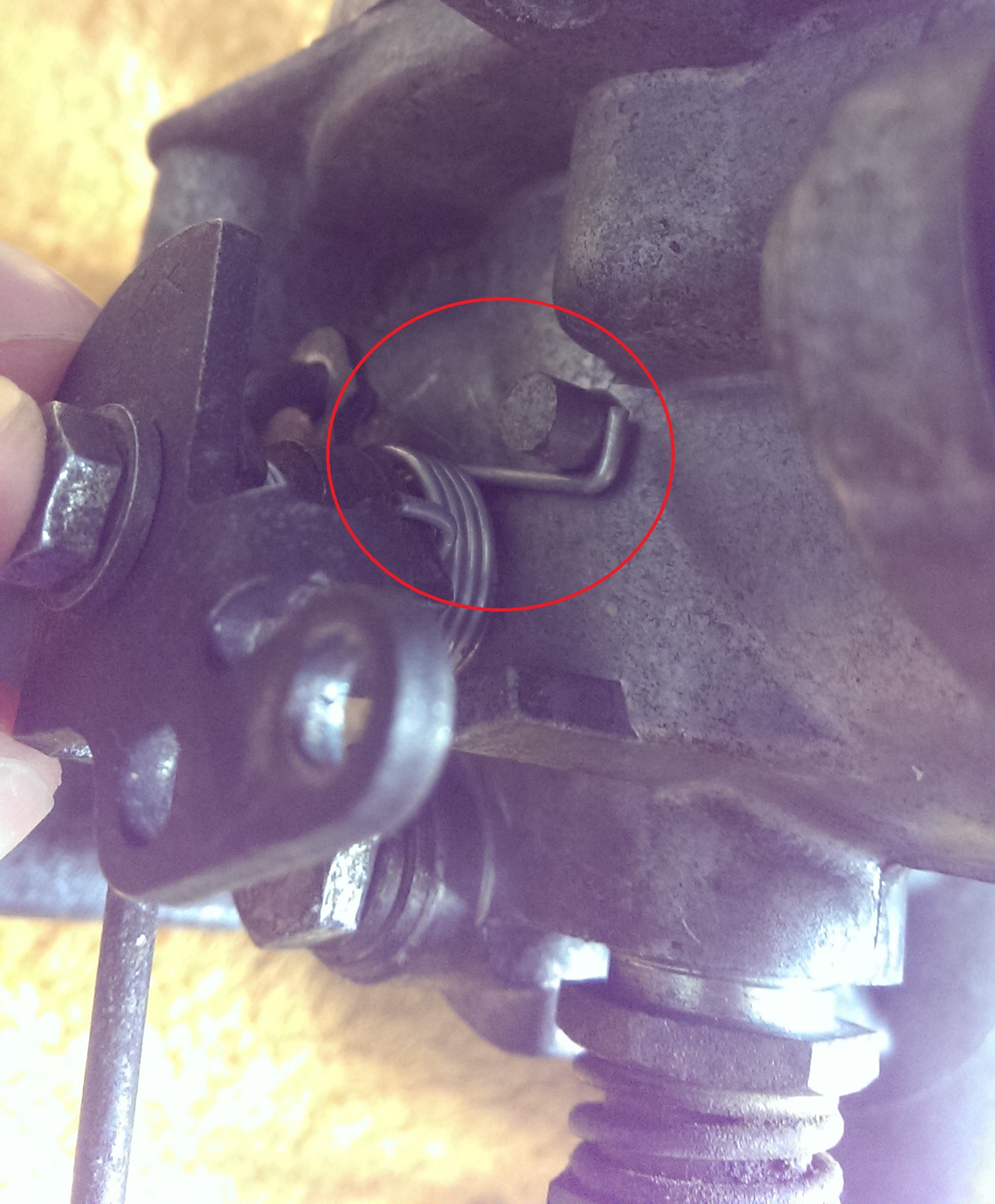

Das untere Ende der Feder hier nochnal besser zu erkennen.

feldmann_1 · 13. August 2015

Hallo,

habe leider auch das Problem das die "große" Feder neu kommen muss. Ist es möglich die Feder zu spannen und "einzubauen" bei eingebautem Vergaser? Oder muss dazu der Vergaser abgenommen werden?

phokos · 13. August 2015

Ich würde sagen schneller geht`s mit Vergaser ausbauen, auch als Wiederholungstäter. Anders ist es aber nicht unmöglich!!

Malcolm1989 · 13. August 2015

es ist möglich die einzubauen aber die gefahr ist sehr groß das sie dir dabei abhaut.
Einfacher ist es den vergaser abzubauen (sind ja nur noch 2 schrauben) und dann einsetzen.

feldmann_1 · 14. August 2015

Hallo "Malcom1989"

hat der Zusammenbau gut geklappt? Vor allem die große Feder?
Irgendwie bin ich noch nicht ganz sicher wie die Feder rein muss
Aber werde mal den Vergaser ausbauen und versuchen....

Malcolm1989 · 15. August 2015

also die große feder ist die einfachere von beiden. Die geht eig relativ leicht rein.
Ich habe ihn heute eingebaut und von der funktion klappt alles theoretisch. Ich habe ihn noch ned angelassen.
Sollte hier aber keine überraschungen geben.

TheKey · 15. August 2015

Bevor du ihn ganz fest machst häng deinen gaszug ein und schau ob du genug Druck auf dem Gaspedal hast. Ich musste bei meinem hif44 die Federn noch einmal eine Runde weiter spannen. Ich glaube das verhält sich bei deinem ähnlich. Nur als top gedacht

Malcolm1989 · 15. August 2015

naja die federn sind ja dazu da den choke zurück zu ziehen. Aber ja werde ich machen

phokos · 16. August 2015

Zitat von TheKey

Bevor du ihn ganz fest machst häng deinen gaszug ein und schau ob du genug Druck auf dem Gaspedal hast. Ich musste bei meinem hif44 die Federn noch einmal eine Runde weiter spannen. Ich glaube das verhält sich bei deinem ähnlich. Nur als top gedacht

Nö!!!

Beim HS4 ist an der Drosselklappenwelle keine Feder am Vergaser direkt angebracht. Hier kommt eine "externe" Zugfeder zum Einsatz.

Beim HIF hingegen sind 2 Torsionsfedern an der Drosselklappenwelle fest montiert.

Auch das mit einer Runde weiterspannen ist unverständlich. Diese kann man entweder quasi ohne Spannung einbauen oder mit einer "knappen Runde" vorspannen. Da geht beim besten Willen keine weitere Runde.

Acoustico · 15. Januar 2016

Grandioser Thread btw! Hatte gerade dasselbe Problem mit der großen Feder, danke für das Video!!
