Neuaufbau nach Brandschaden

Hallo,

Nach langer Pause hier mal wieder eine große Aufgabe für die nächste Zeit.

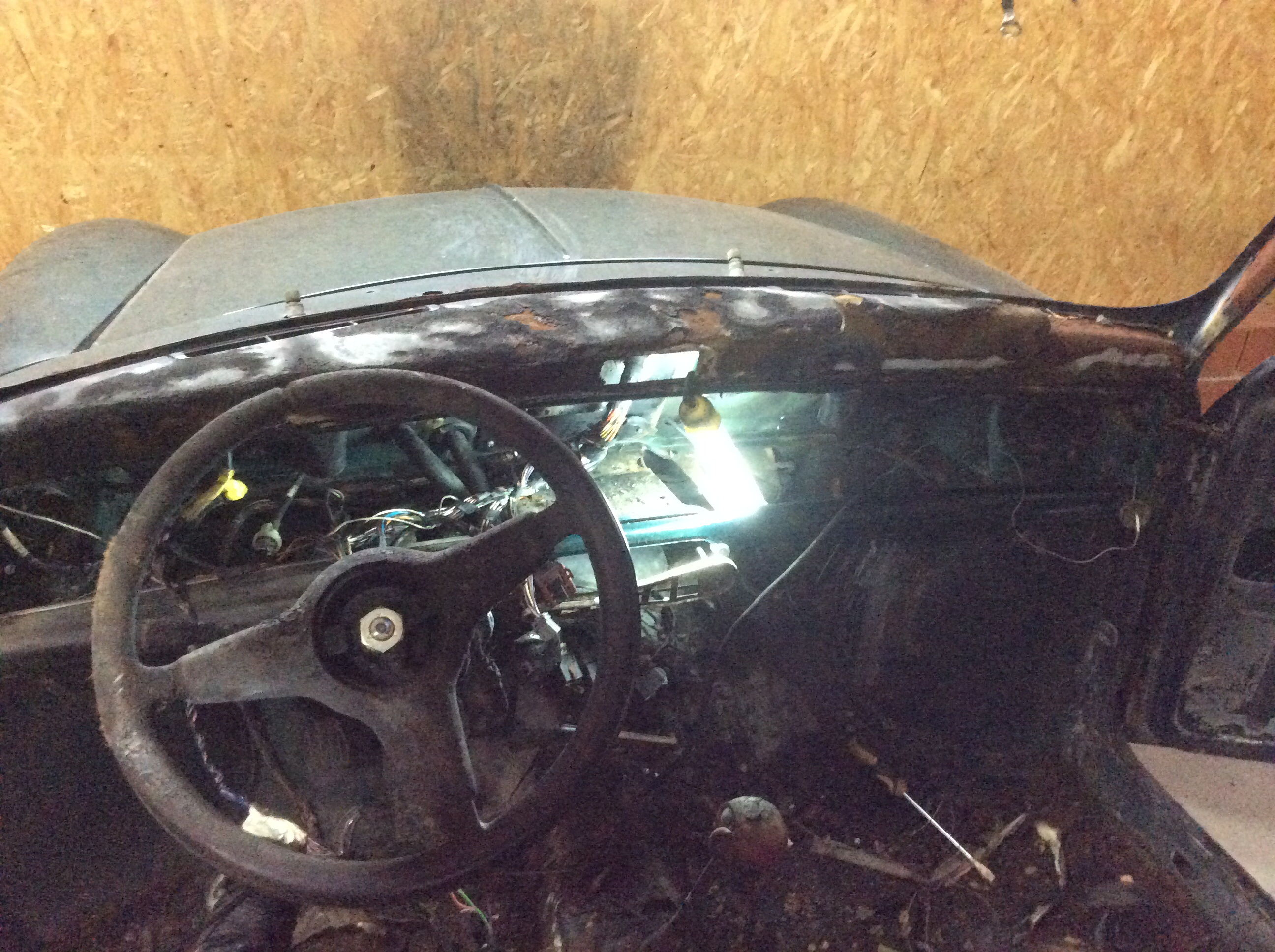

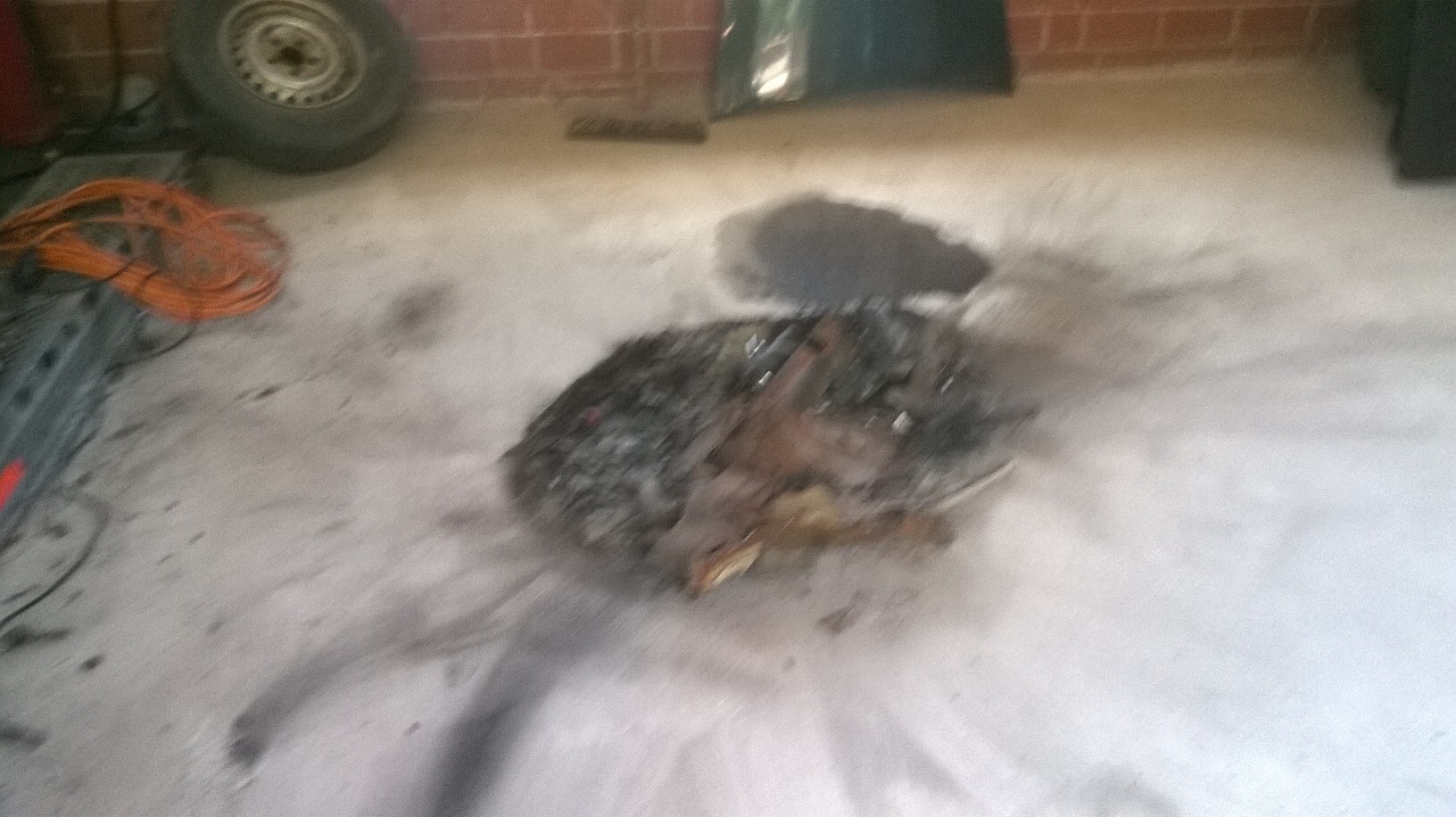

Mein Mini hat einen Brandschaden wie auf den Fotos zu erkennen.
Ich versuche nun erst einmal den Kabelbaum zu reparieren um den Wagen zum Laufen zu bringen.
Wenn das Klappen sollte werde ich mal eine Liste mit den nötigen Ersatzteilen einstellen.

Ich hoffe das Relais der WFS hat nichts abbekommen, sieht im inneren gut aus, nur das Gehäuse ist leicht angeschmort.

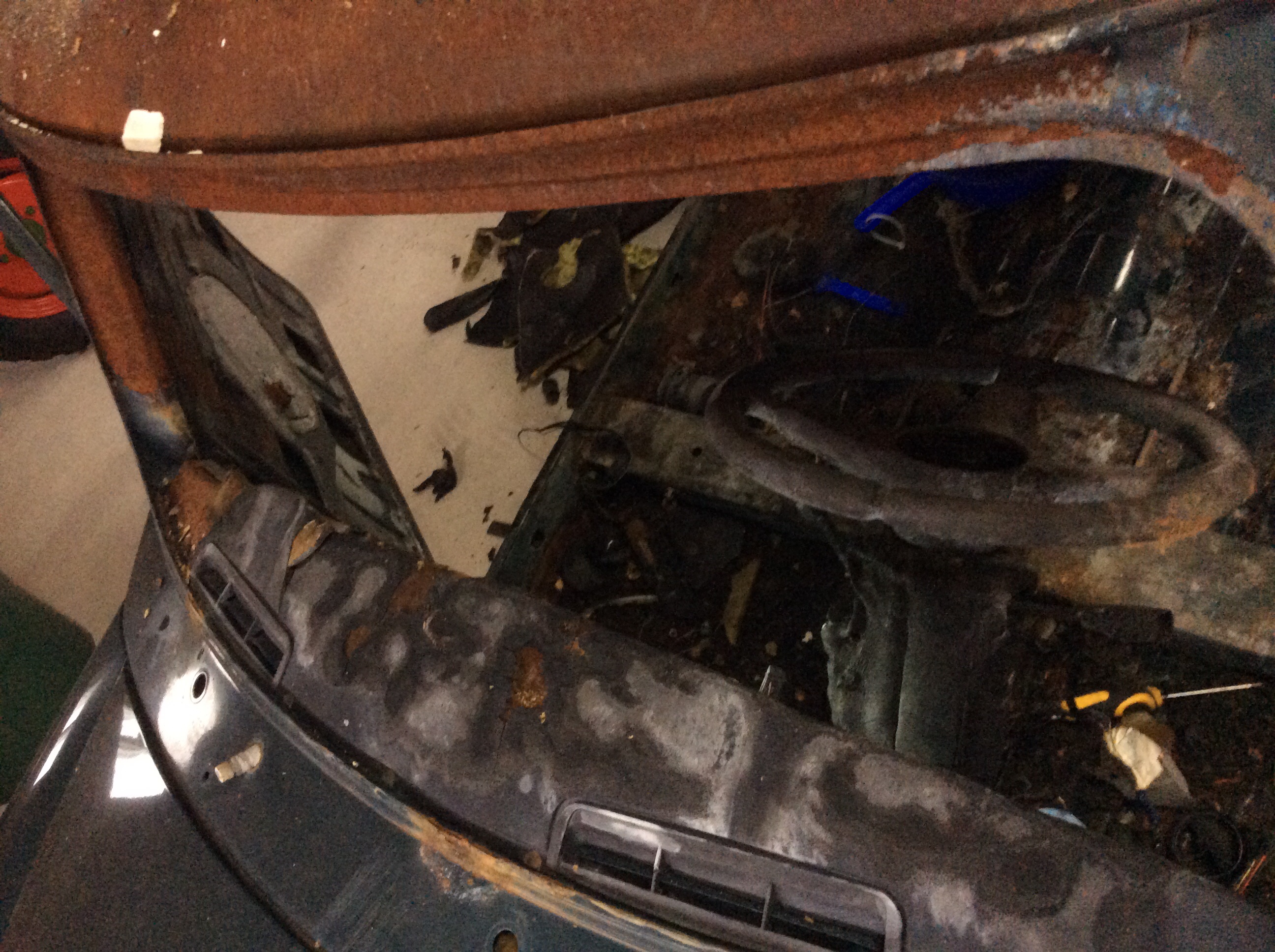

Hier mal einige Fotos der Baustelle

Gruß Fire

Die ist bis auf die maroden Schweller noch ganz ok,
Ist halt viel Kunststoff zerschmorrt

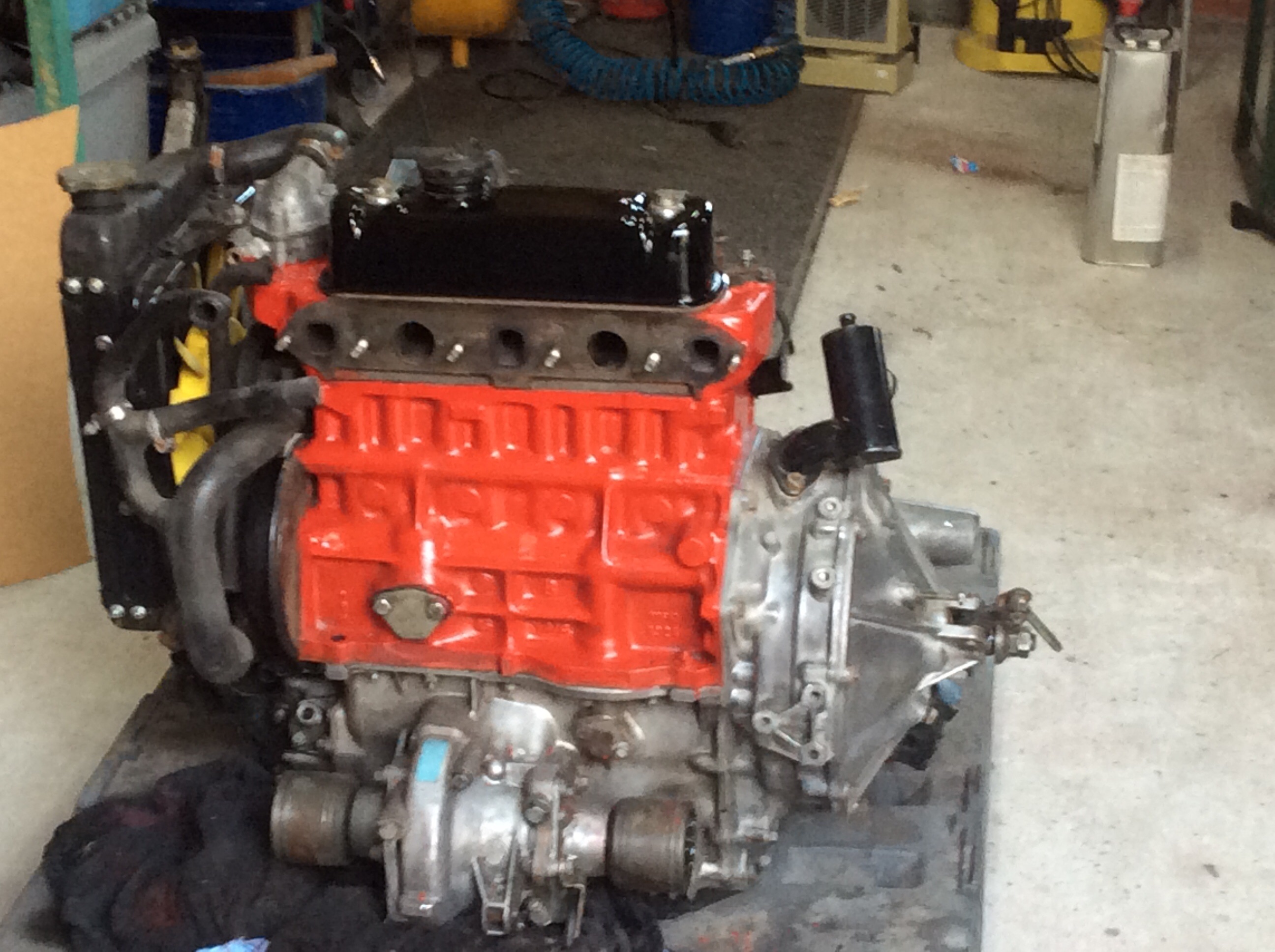

Jetzt wird er halt( wenn der Motor läuft) kernsaniert

Gruß Björn

Werde zwischendurch immer mal wieder Fotos einstellen.
Hab ja keine Eile, das wird schon wieder

Hallo,

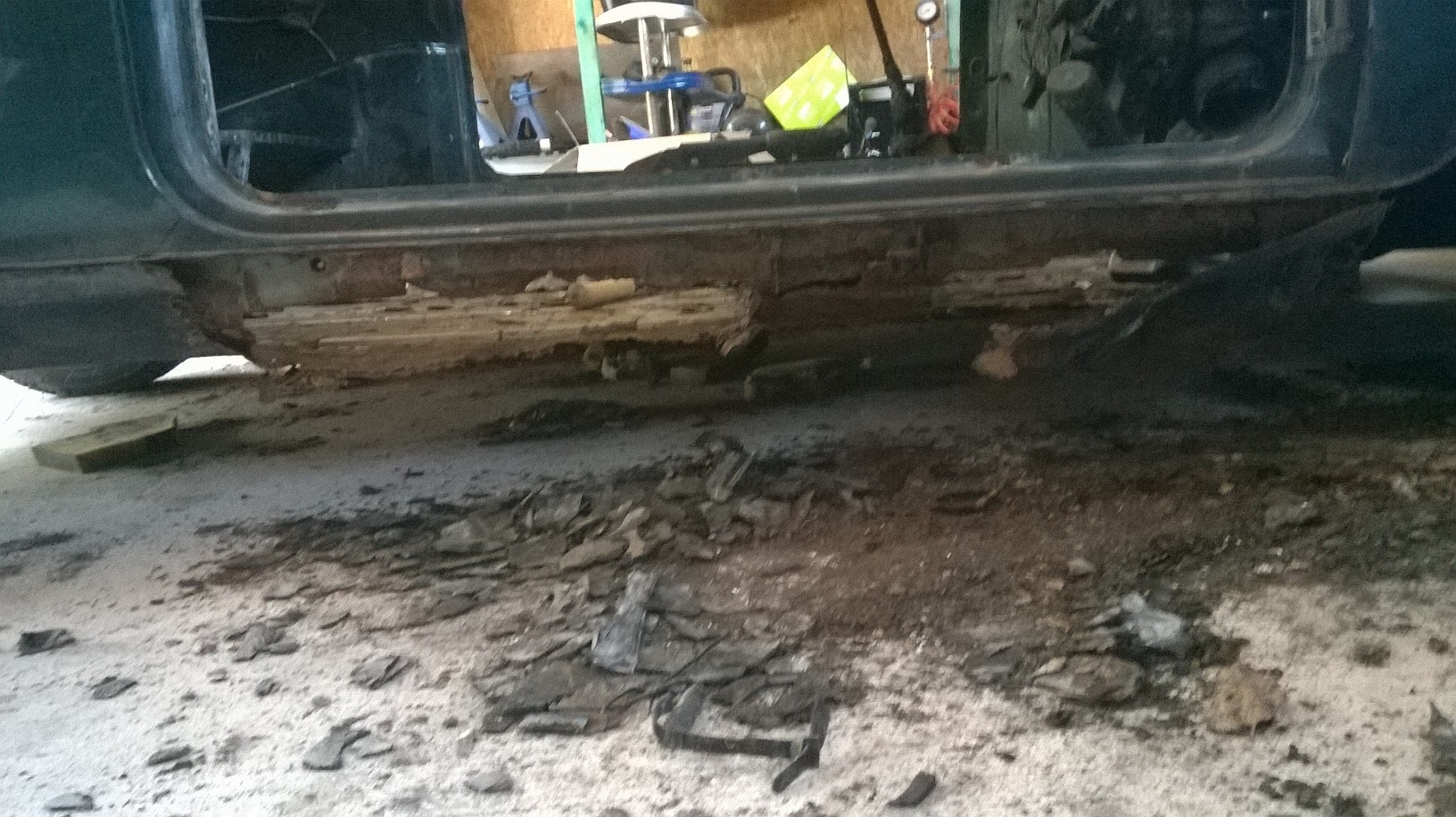

Heute erst mal entkernt und die Bitumenschicht vom Boden entfernt.
Dabei ist fast der halbe Boden abgefallen alles Rost.
Dann die Sachen zusammengekehrt und entsorgt.

Dank Ebay habe ich einen Restkabelbaum bekommen und mal kurz provisorisch die Kabel neu angeschlossen.
Siehe da, wegfahrsperre funktioniert und der Wagen läuft yippi.

Jetzt ist der Entschluss gefasst, der Wagen wird wieder aufgebaut.

Hier noch einige Fotos der Ausräumaktion.

Gruß Björn

Hallo,

Gestern und heute erstmal alles ausgebaut.
Die Hinterachse kommt morgen dran.
Hilfsrahmenlager an der Karosserie waren völlig hin.
Einige Schrauben waren echt fest, da konnte ich endlich mal meine Druckluftknarre einsetzen.
Die Investition hat sich schon jetzt gelohnt.

Hier noch einige Fotos

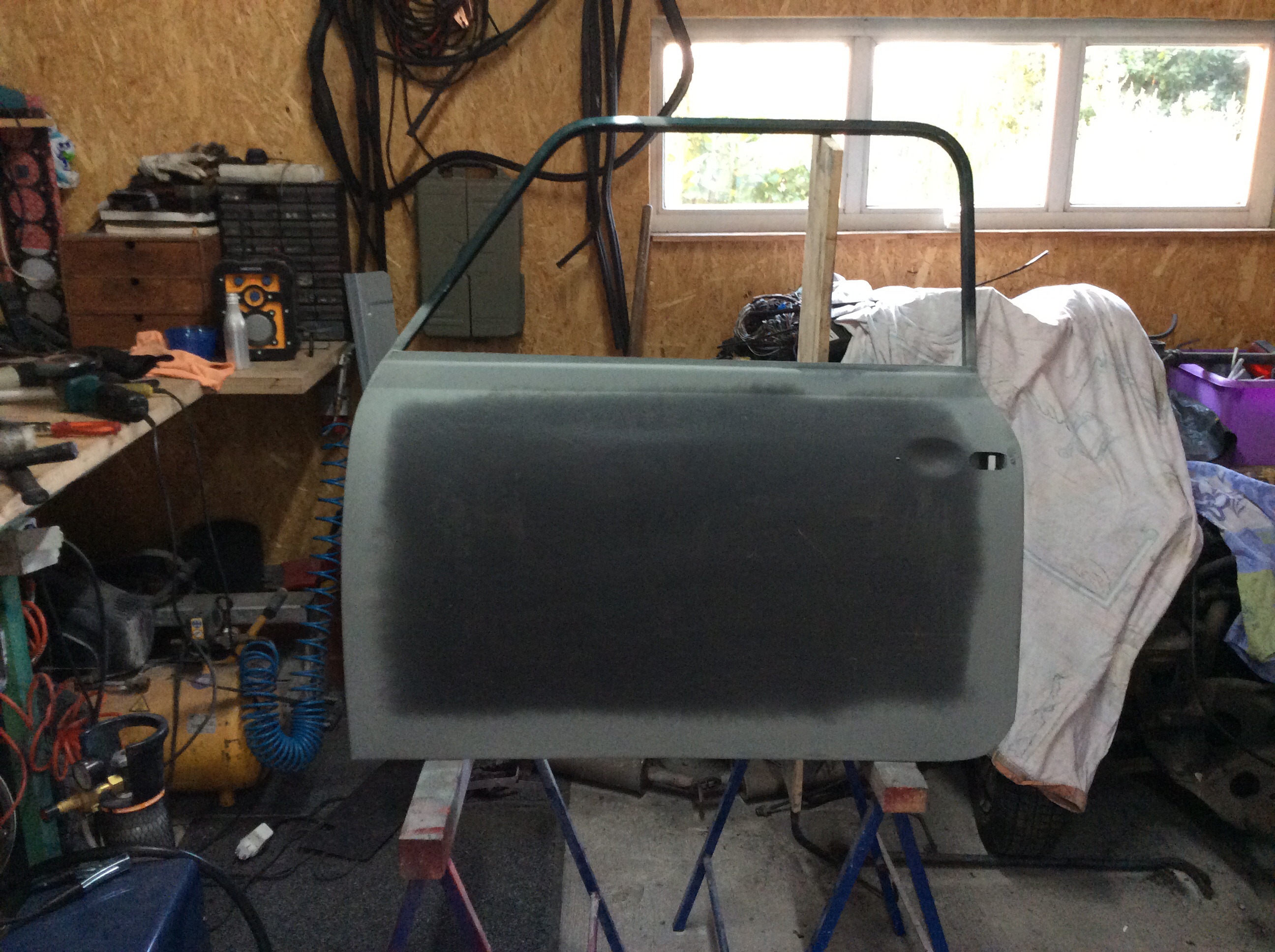

Heute wurde die Tür gemacht, da ich sie ja für die Ausrichtung
Des Dreiecksblech brauchte.
Lief wie geschmiert, das Blech passte perfekt.
Jetzt nur noch der aussenschweller und die linke Seite ist fertig.

Moin,

Nach einiger Zeit mal wieder ein update.

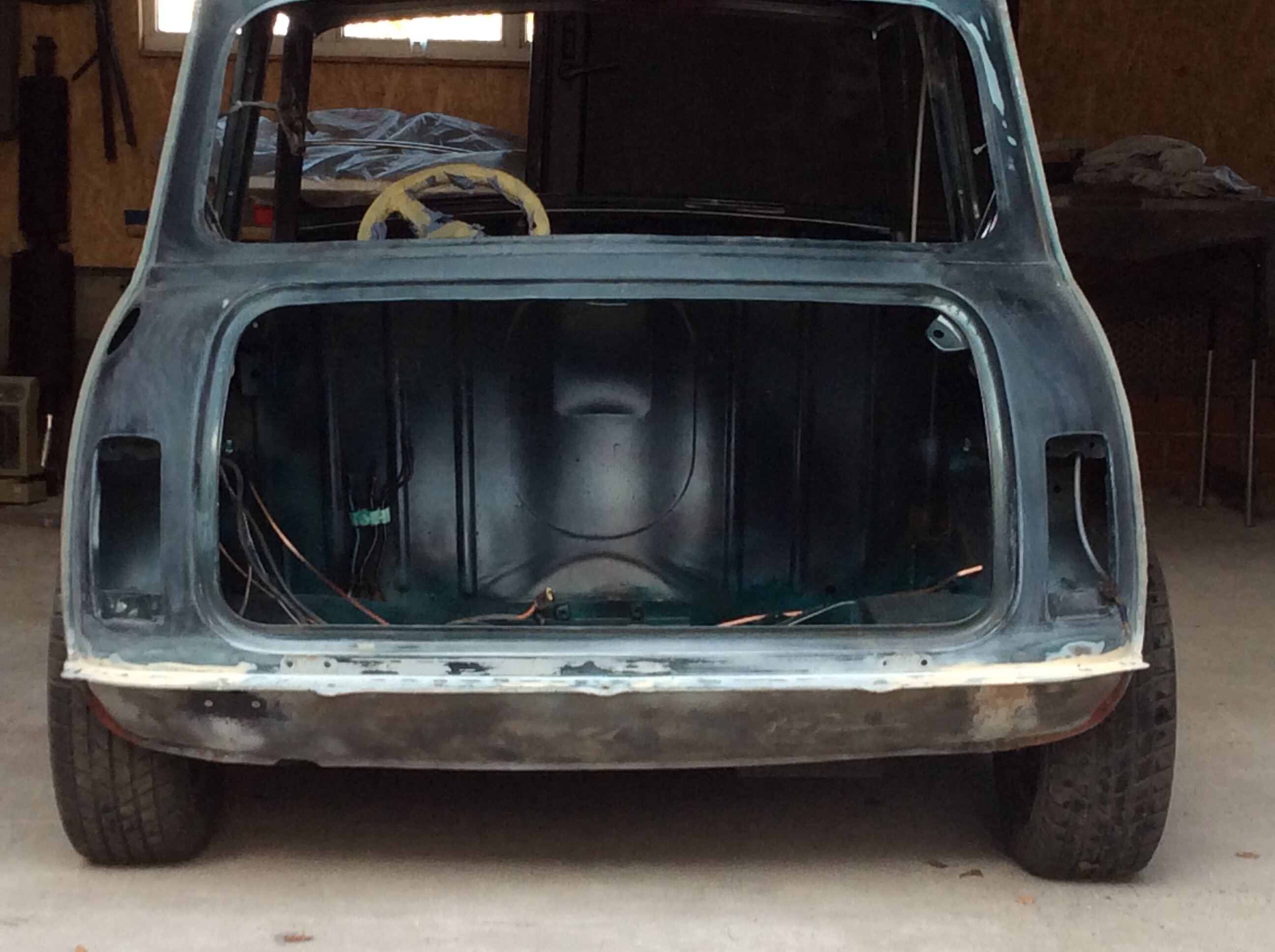

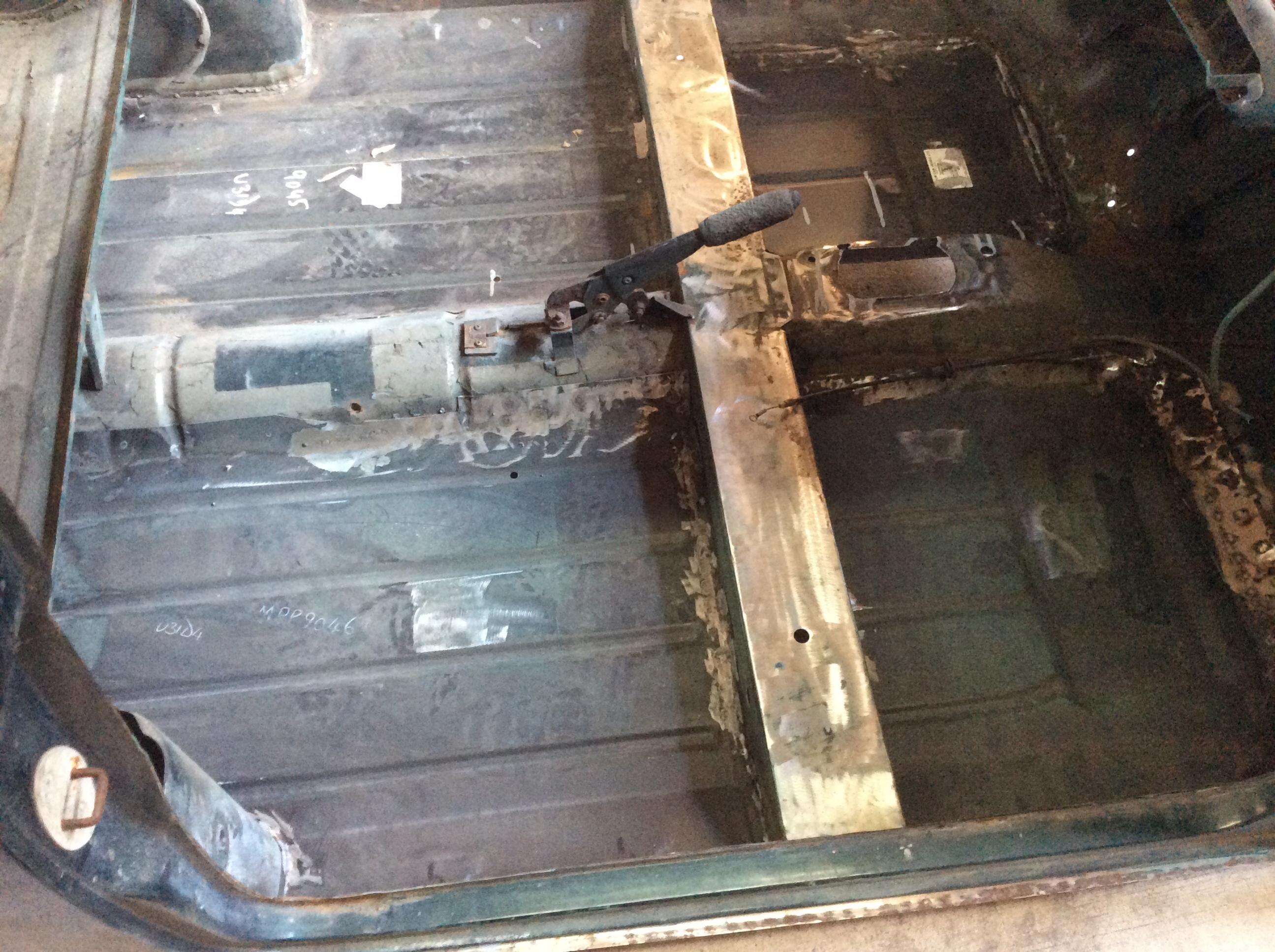

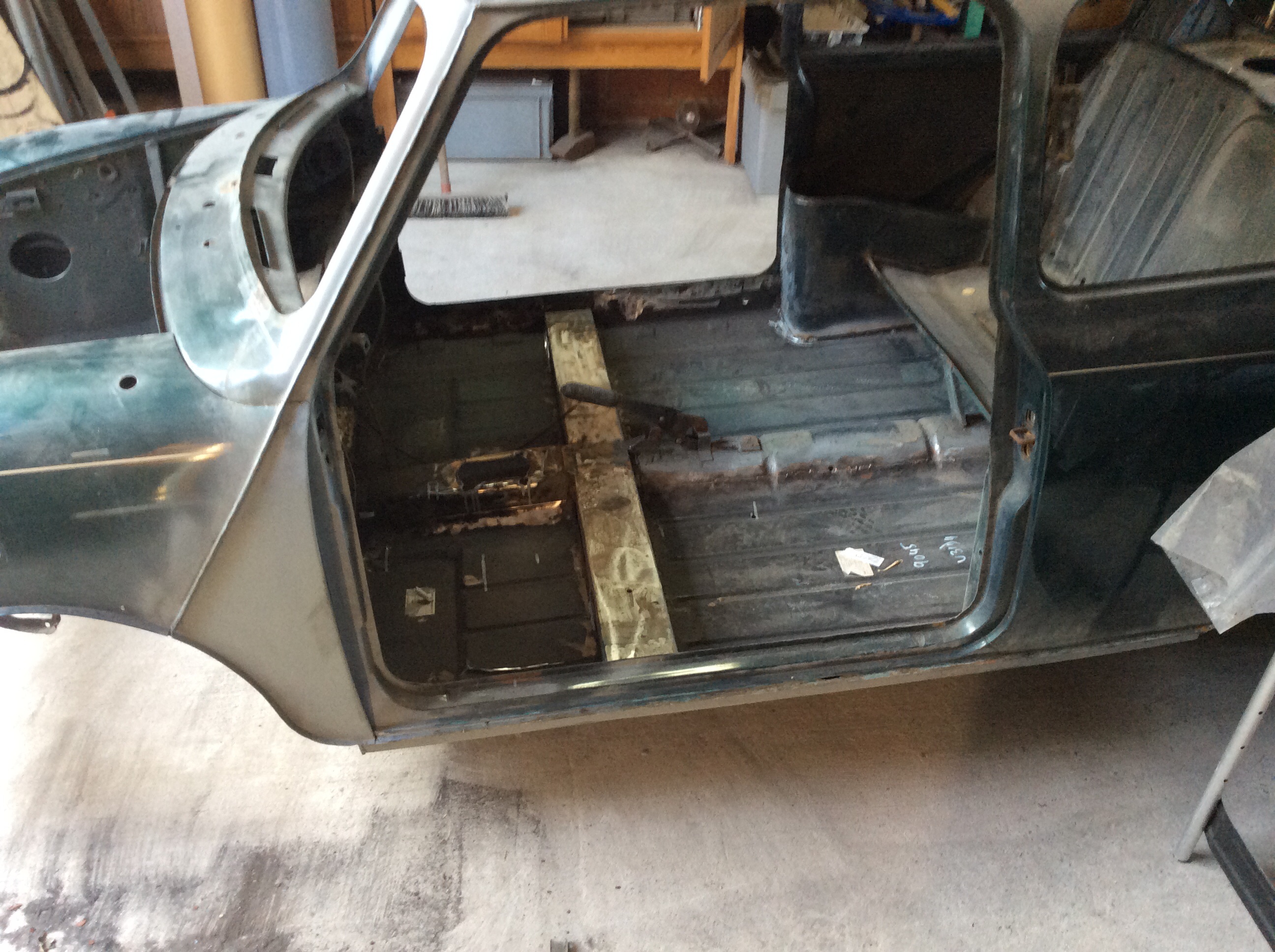

Mein Mini hat endlich wieder einen Boden.
Kofferraum und Dreieck links sind auch gemacht.
Nun muss noch der rechte Aussenschweller und das rechte Dreieck.
Für heute genug noch schnell Werkstatt aufräumen.

Gruß Björn

Ich habe hier Nachbaubleche verwendet, die haben keine
Löcher.
Ich überlege aber noch welche einzubringen.
Wir haben in der Firma Lochstanzen in sämtlichen Größen,
Vielleicht mache ich die noch rein.

Gruß Björn

So,

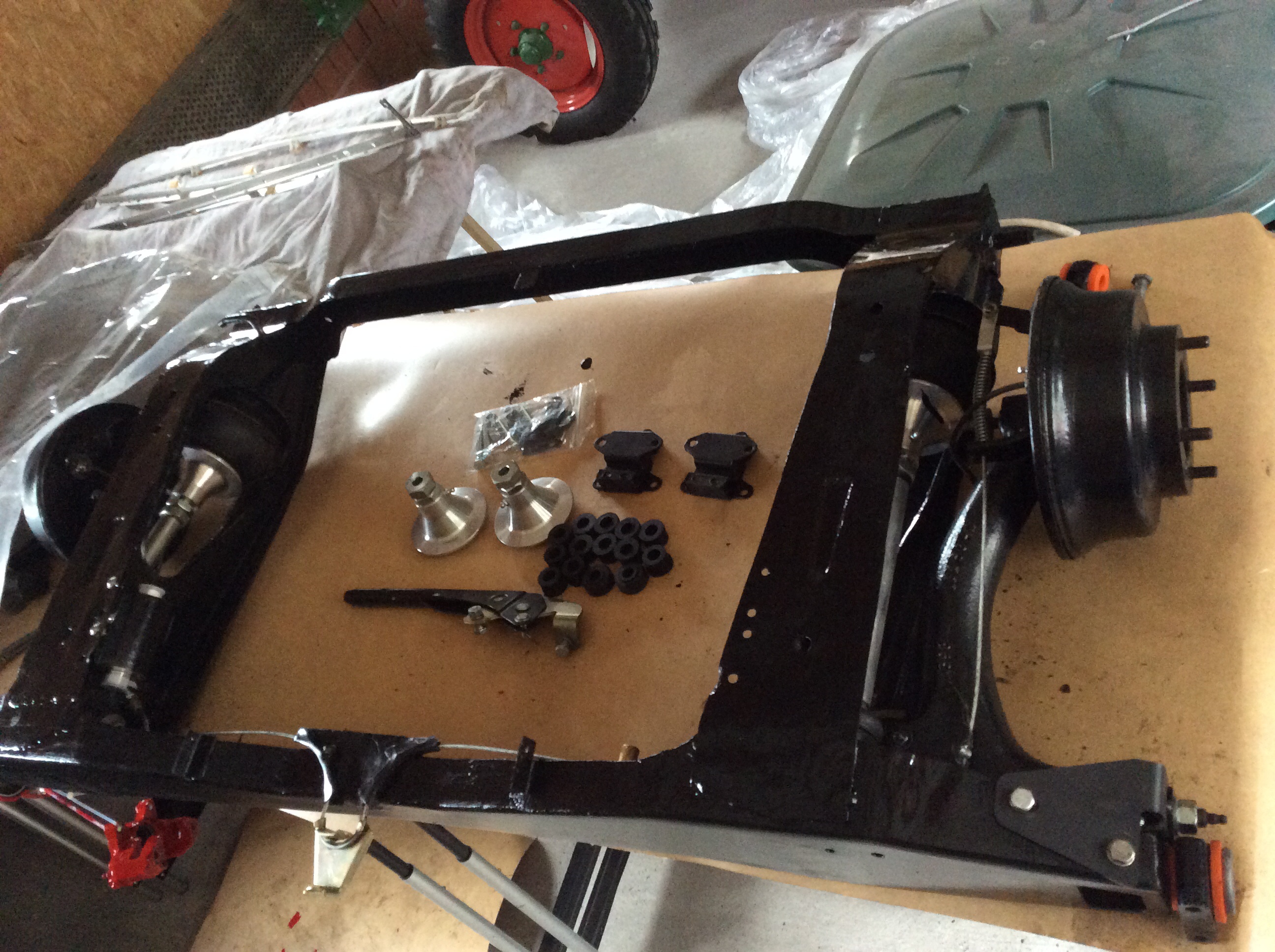

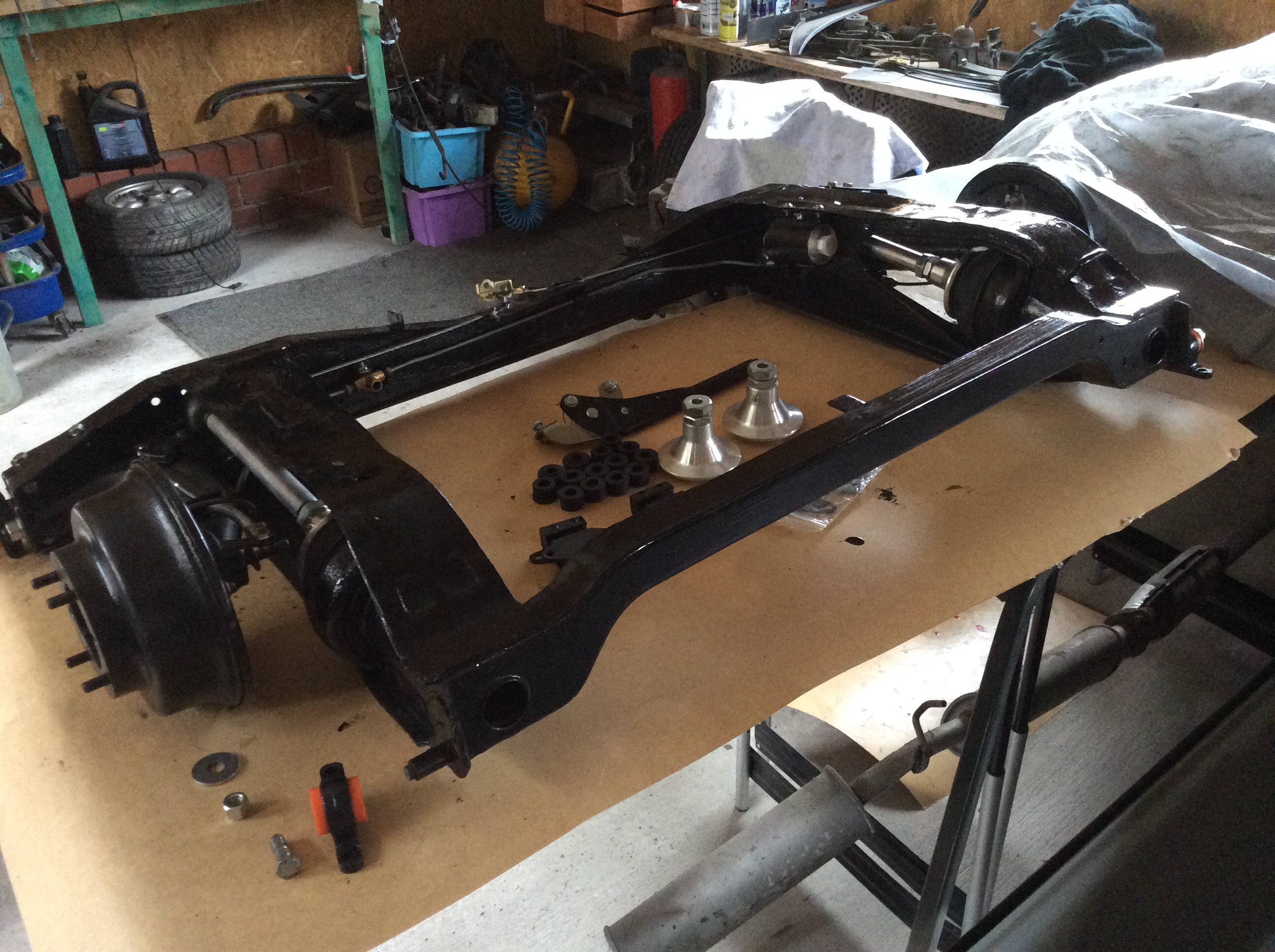

Hinterachsrahmen ist fertig.
Bremszylinder, Leitung, Beläge, Achslager USW wurden erneuert.

Als nächstes kommt die Vorderachse

Gruß Björn

Hallo Kaschperl,

Das Handbremsseil ist noch nicht fest, deshalb ist es noch nicht gespannt und steht auch nicht richtig.
Die Bremsleitungen waren auch vorher so ( hatte es fotografiert)
Schau jetzt aber noch mal in die Explosionszeichnung.
Bei den Gummilagern hast Du recht, diese Passen aber so besser und sollten bei dieser Montage
keine Nachteile bringen.
Danke für die Hinweise

Gruß Björn

Ach ja,
Unterlegscheiben sind natürlich überall verbaut.

Gruß Björn

das siehst Du richtig.
der Rahmen kommt mit in die Firma. (wir haben einen eigenen Werkzeugbau)
Dort wird ein neuer Bolzen angebracht.
Die Jungs sind so genial, man sieht nachher nichts mehr

Hallo,

Nach einigen Wochen mal wieder neue Fotos.
Alles was geschweißt werden musste ist fertig
Vorder und Hinterachsrahmen wieder montiert.

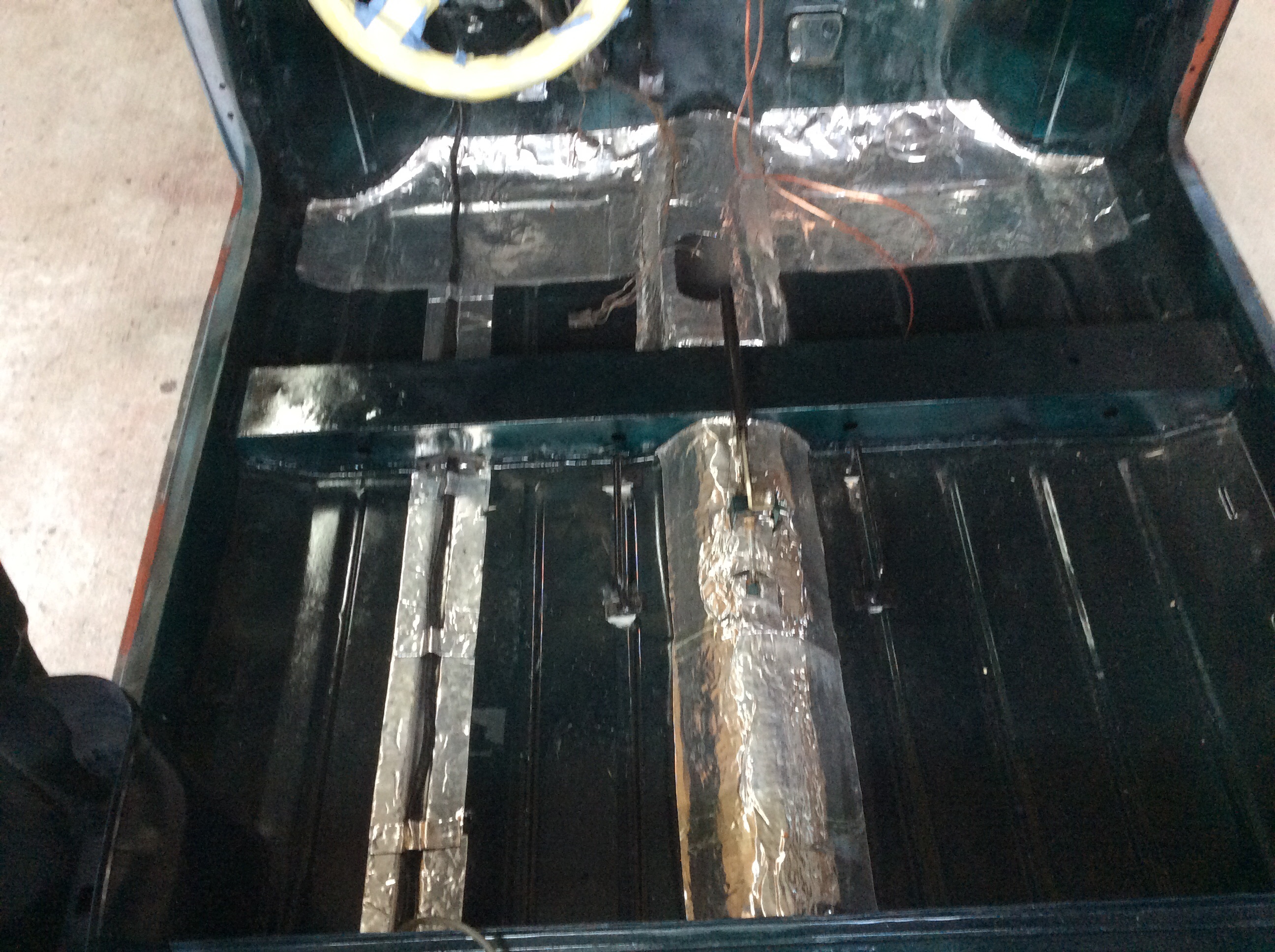

Unterboden ist komplett fertig.
Ich habe Gestern einen Termin beim Lackierer gemacht.
Bringe ihn nächste Woche hin und bekomme ihn vor Weihnachten wieder.
In der Zeit wo er nicht da ist werde ich den Kabelbaum Instandsetzen und ein neues Amaturenbrett bauen, usw.

Schöne Grüße Björn
Nun noch einige Fotos

Update.

Mini steht auf dem Anhänger und geht Morgen zum Lackierer.
Bin gespannt auf das Ergebnis

Gruß Björn

Hallo,

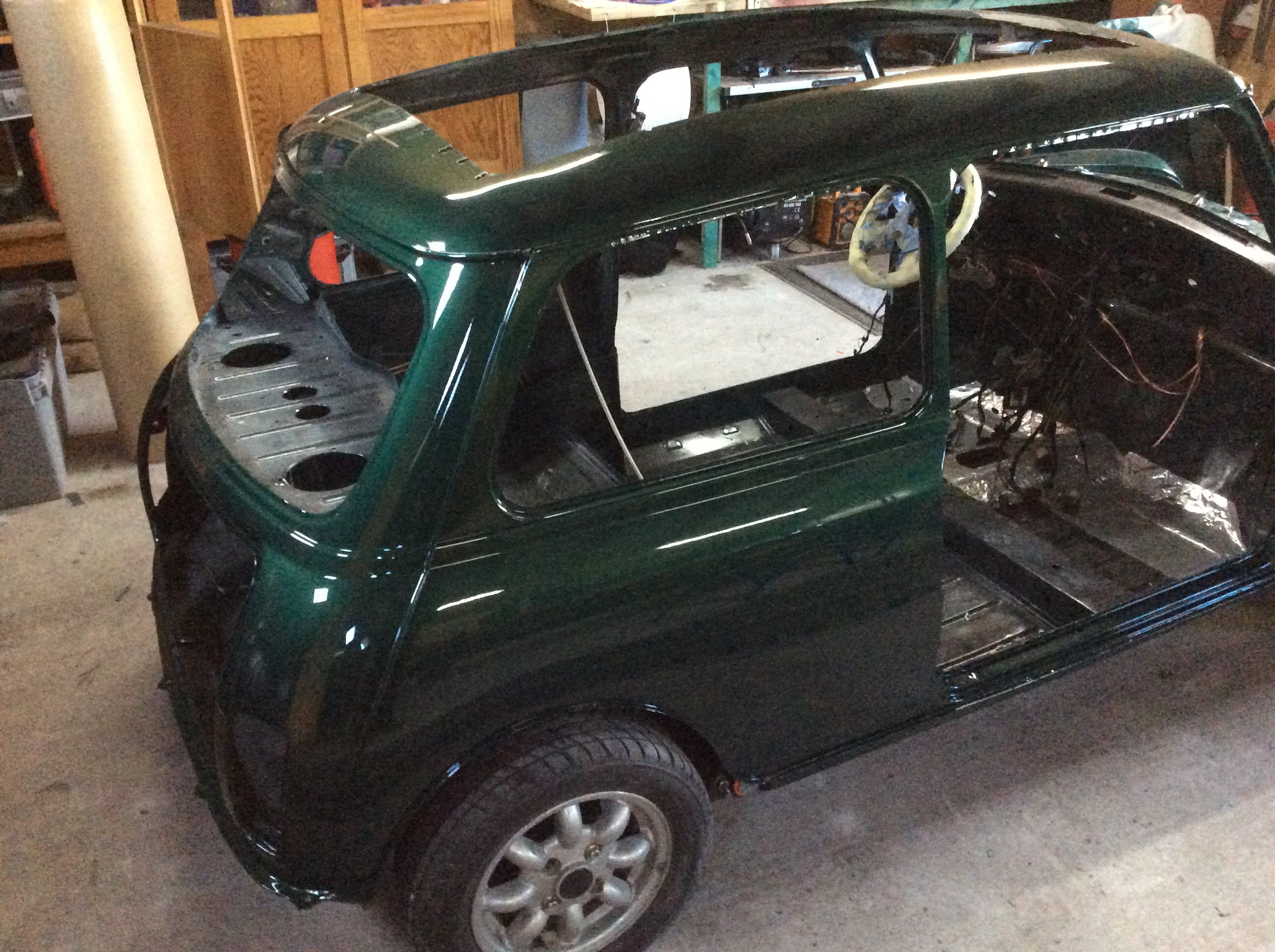

Nach 3 Monaten ist er endlich wieder daheim.
Die Lackierung ist echt super geworden.
Jetzt geht es wieder an das Zusammenbauen.
Hab grad angefangen den Kabelbaum neu zu verlegen.
Da ich aufgrund des Brandschaden keine "vorher" Fotos machen konnte, habe ich bei einem Stecker und einem Kabel keine Ahnung wo es hin muss.
Das Kabel ist ein etwas dickeres weißes , welches sich in 2 Kabel mit Stecker aufteilt.
Der Stecker sitzt links in Höhe der Lüftungsdüse undhatb3 Kontakte, (leider Foto vergessen)
Ich freu mich schon auf die nächsten Wochen

Gruß björn
