Hallo Forum.

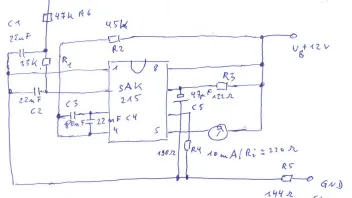

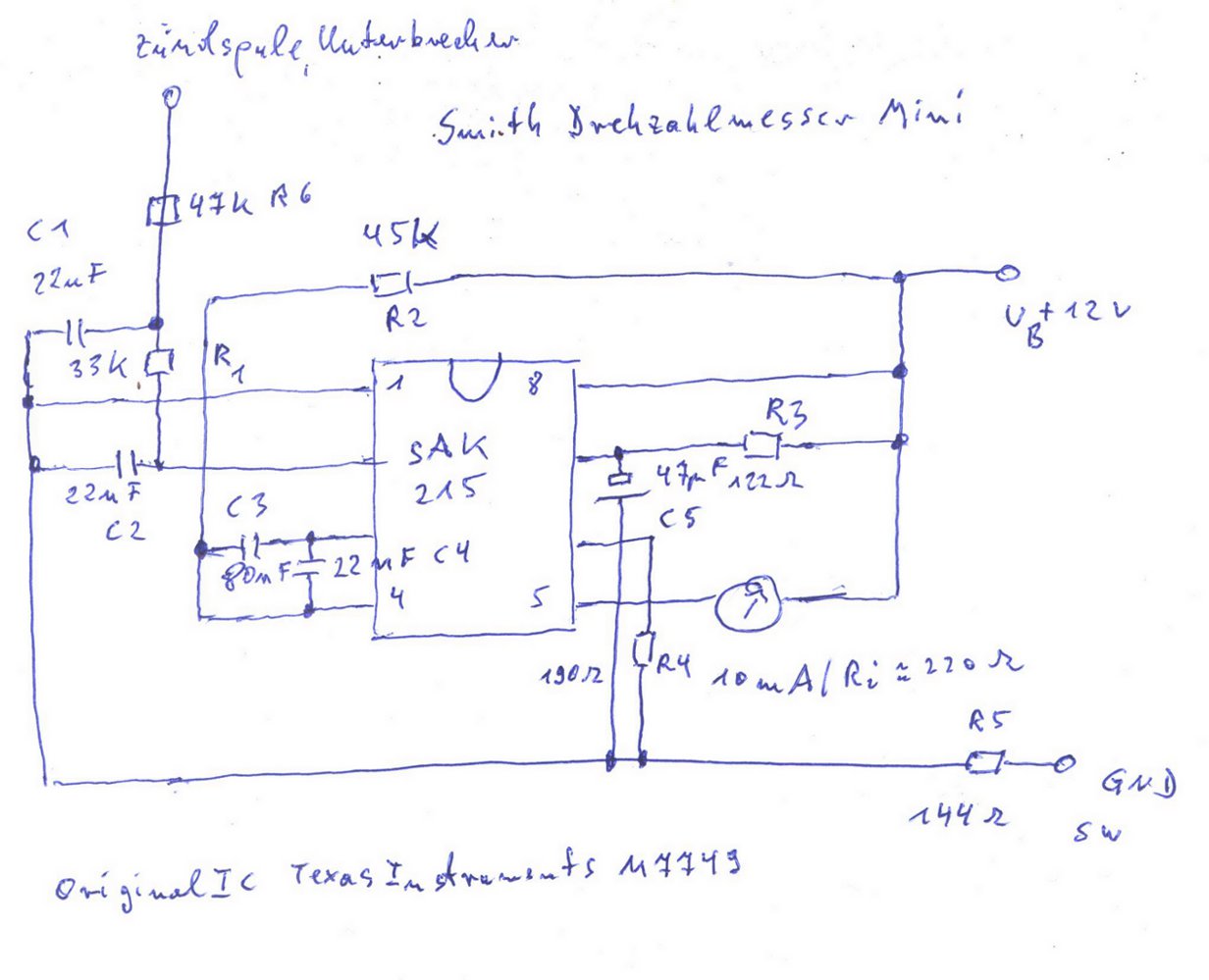

Ich habe in etwa den Schaltplan von einem Smith Drehzahlmesser
aus einem 3 Instrumentenpanel eines Mini spezial 1978 gezeichnet.
Wer ihn brauchen kann, soll es tun.
Original IC ist von Texas Instruments M7749.
SAK215 von ITT ist in der Pinbelegung kompatibel.
Gibt es noch in China.
Das Instrument dürfte ein 10mA Instrument sein.
Innenwiderstand ca 220 Ohm.
Mit Vorwiderstand 2,2 K Ohm sollte das Anzeigeinstrument in etwa 50% Vollausschlag an 12Volt anzeigen. 12V/2400Ohm = 5mA. Zum Testen des mechanischen Instruments.

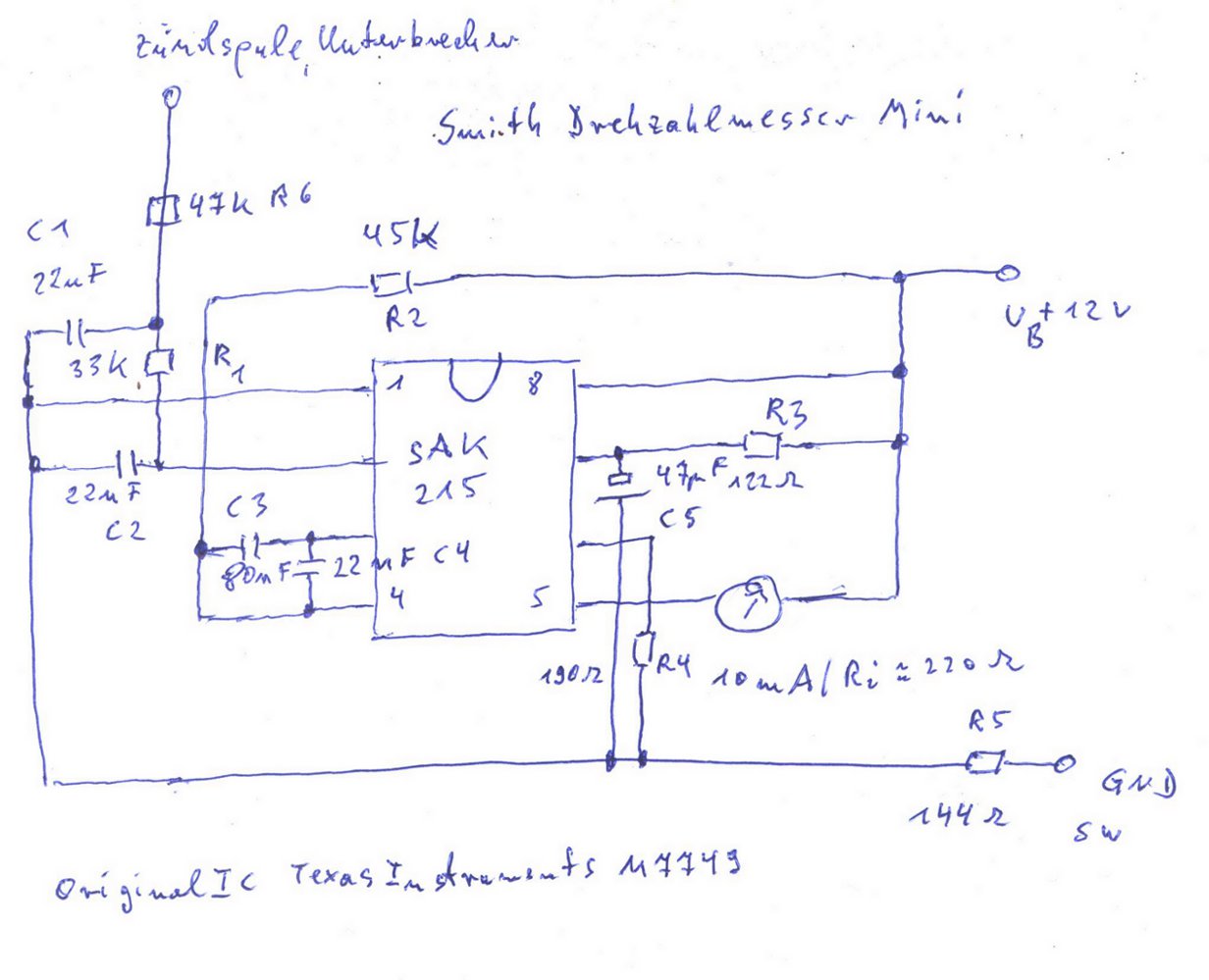

Schaltplan sollte im Anhang sein.
Grüsse.
Muni
