mein "was kommt wohin" thema!

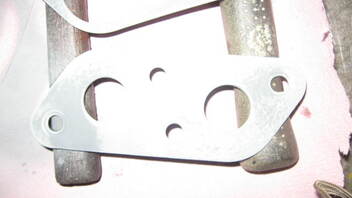

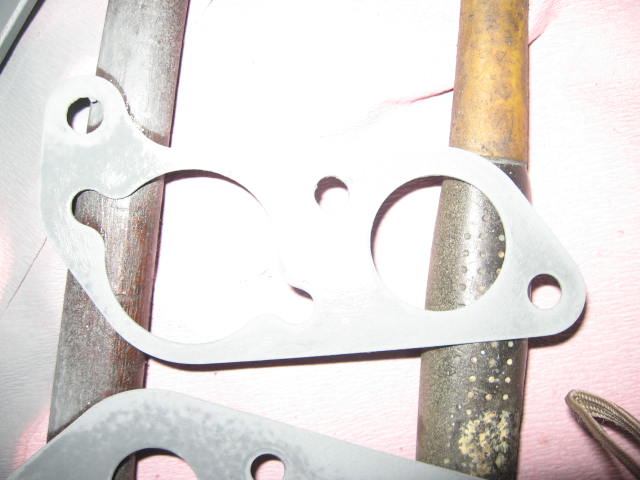

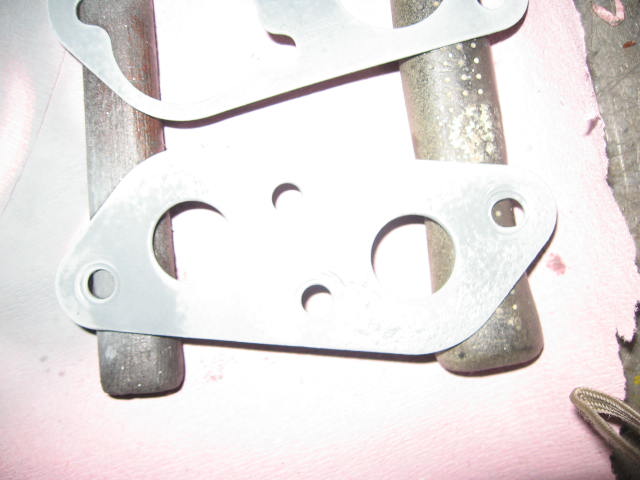

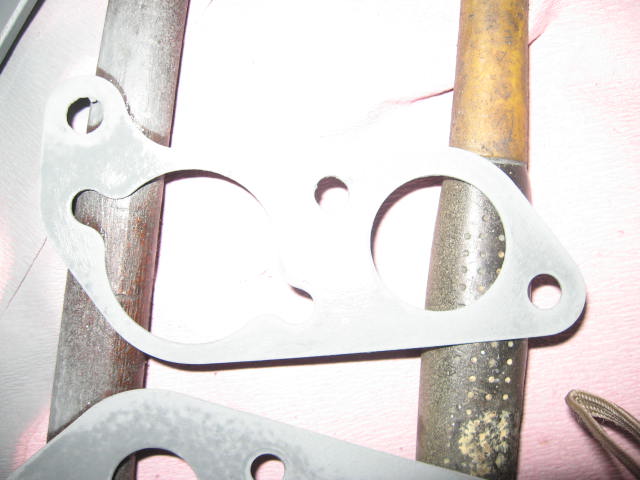

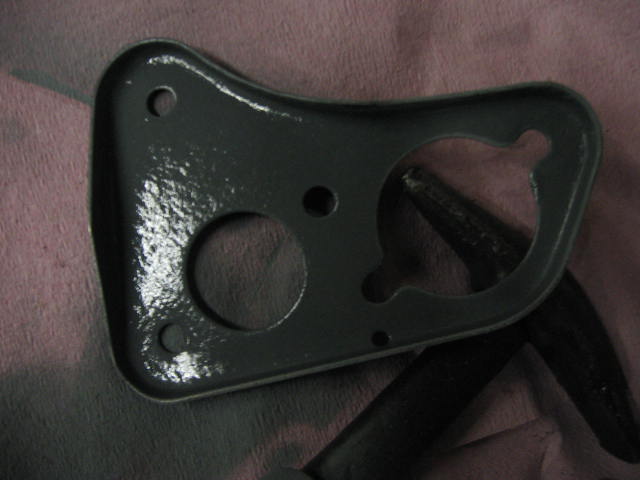

Bild 3 sollte das Verstärkungsblech sein, was auch den Motorknochen mit hält. die ersten beiden kommen unter die Hydraulikbehälter...zuzmindest siehts so aus. 4 wäre dann eine Dichtung zwichen Blech und Karosse dazu.

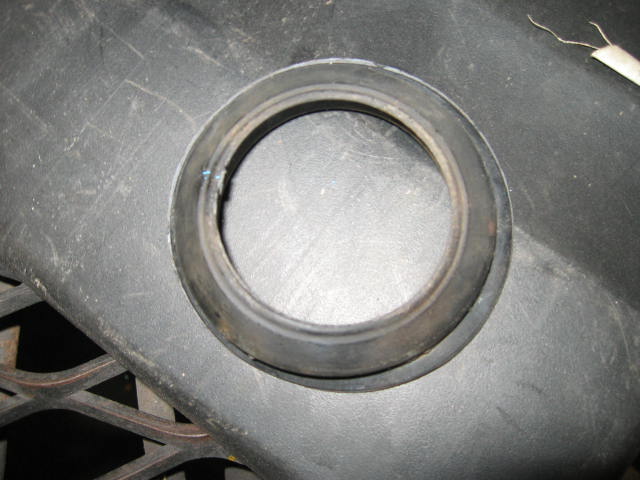

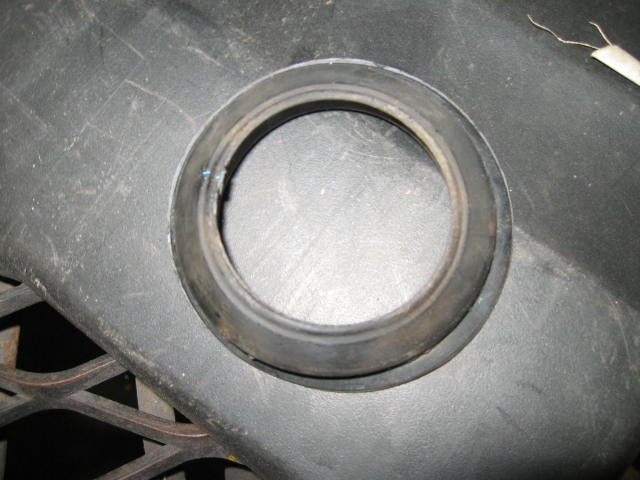

Bild 5 sieht aus wie eine Tankstutzendichtung

Zitat von Zoeggi

also bild 3 (das verstärkungsblech) kommt unter die zylinder?

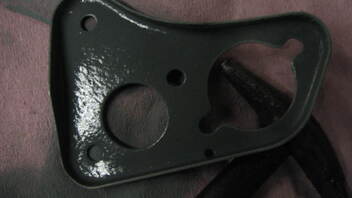

nein das kommt auf die rechte Seite und dient der Aufnahme des Motorknochens.

Siehe Foto

Gruß Oli

Genau. 1 kommt in 3 mit 4 dazwischen. 2 kommt unter HBZ/Kuppl. Geb. (mit Dichtungen wie von schubi erwähnt). Und 5 kommt zwischen Tankstuzen und Karosserie.

http://666kb.com/i/bfms6xjcwuxm5dgy7.jpg
(Dichtung ist Eigenbau, der Vollstädigkeit halber)

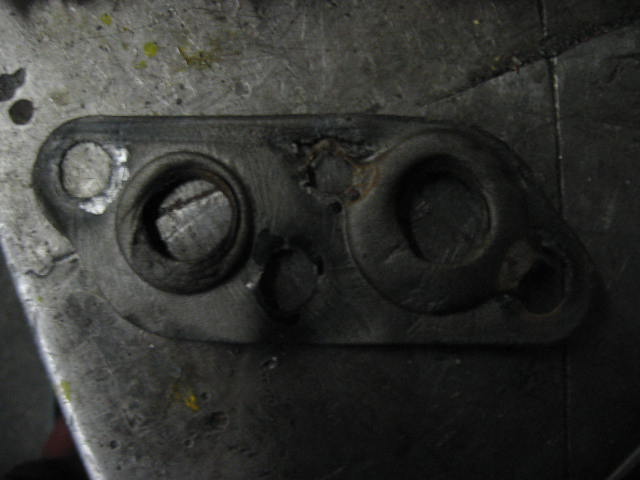

Durch die Löcher in 1/3/4 kommen dann die Heizungsschläuche nach innen. Unter das Knochenhaltebelch kommt nochmals eine Dichtung zur Karosserie.

Tipp: montiere das Knochenhalteblech als allererstes. Dann kannst Du mit einem Arm durch das Loch in der Spritzwand langen und die Schrauben gegenhalten wenn Du sie von innen anziehst (oder andersherum). So geht das auch ohne Helfer

Gruß,
Jan

Zitat von Zoeggi

hat sonst noch jemand ideen/vorschläge was man vorm einbau alles beachten bzw anbauen soll?

Eine Auflistung hast du oben schon gemacht...

Zitat

Was muss bzw soll man alles vorm motoreinbau wieder ran bauen oder noch erledigen wo man danach keinen platz mehr hat?

*scheibenwischermotor
*HBZ/Kuplungsgeber
*Kabelbaum
*Bremsleitungen
*Pedale

Pedale muss nicht, geht auch hintereher, da dafür nur im Innenraum geschraubt wird.

Wischermotor ist kein Problem, solange der Vergaser noch nicht im Weg ist. Aber auch dann geht´s noch.

Kabelbaum geht notfalls auch hinterher, ist aber wesentlich angenehmer wenn noch reichlich Platz ist.

Bremsleitungen auf jeden Fall vorher einbauen. Und dafür ist es von Vorteil, wenn auch der HBZ bereits drin ist (Leitungen passend biegen).l

Das gleiche gilt für die Kupplungshydraulik.

Gruß, Diddi

Zitat von Zoeggi

servus!

habe da noch eine frage:

Passt diese Tachowelle bei mir wenn ich einen Mitteltacho einbauen will/werde...? Wegen dem flansch an der tachoseite?!? oder sind die eh genormt?

http://allbrit.de/etk_detail.asp…nummer=GSD101XL

Grüße,

Alex

Alles anzeigen

Passt, ist aber etwa 10cm länger als original. Könnte u.U. dadurch Probleme geben.

Korrekt wäre dieses: http://allbrit.de/etk_detail.asp…er=YBD000101EVA

Gruß, Diddi

Hy der Flansch an der Tachoseite passt sie ist nur etas länger als die Orig.;)

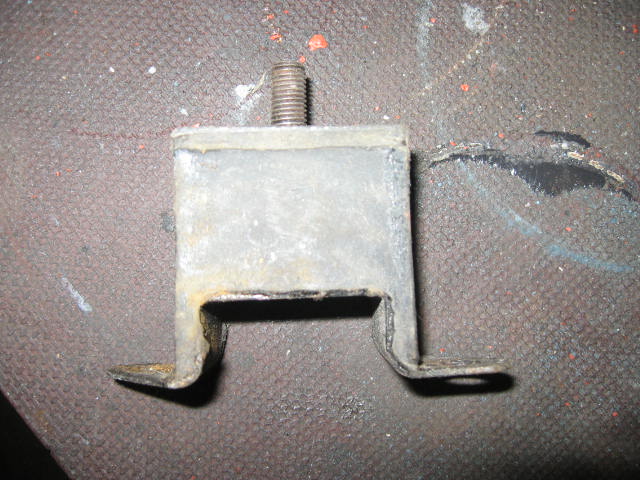

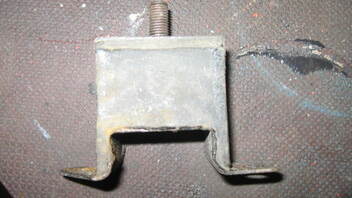

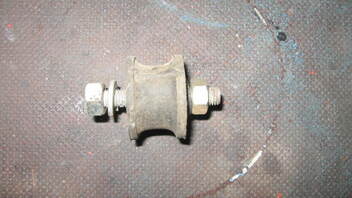

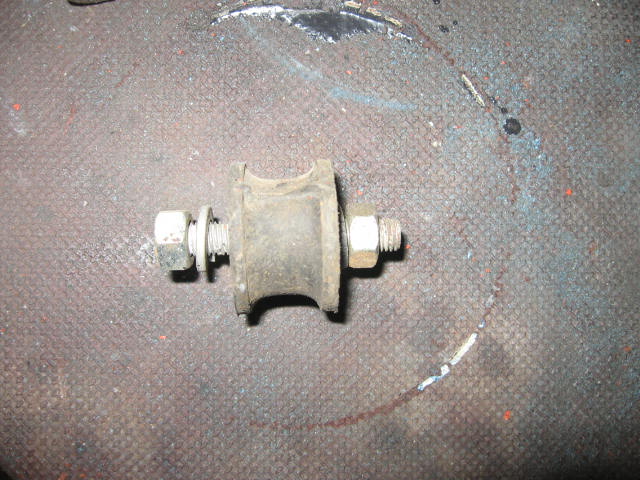

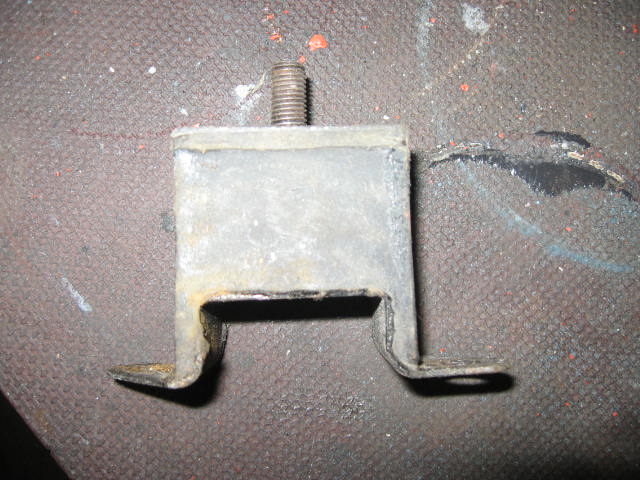

Der rechteckige Klotz kommt an den Hilfsrahmen als vorletzte Aufhängung neben der Bremsleitung die vom Verteilstück nach links geht und das runde Teil als allerletzte Aufhängung ganz hinten links am Hilfsrahmen Fahrzeugende.

Zitat von Matzze.1

Der rechteckige Klotz kommt an den Hilfsrahmen als vorletzte Aufhängung neben der Bremsleitung die vom Verteilstück nach links geht und das runde Teil als allerletzte Aufhängung ganz hinten links am Hilfsrahmen Fahrzeugende.

Grafische Illustration: http://666kb.com/i/bfqolt1a702dj2sjz.jpg
