altbekanntes thema: schaltplan

echslem

heihei,

ich brauch n ordentlichen schaltplan für meinen kleinen bj. 93.
ich hab die suche schon durchforstet bin aber nich so richtig fündig geworden. vielleicht hab ich auch falsch gesucht
hab zu hause auch son "tolles" reperaturbuch mit schaltpläne drin, allerdings trifft der schaltplan der angeblich für die minis ab 1984 ist, nicht so wirklich zu. also im groben und ganzen schon, aber ich hab zum bsp. sicherungen mang den kabeln die da gar nich drin aufgezeichnet sind.
und bei http://www.minimotorsport.de fehlt auch n '93er
(oder haben die vorbesitzer dran rumgebastelt?! )

bye

miniflyer

Schau mal bei Minimotorsport.de unter Downloads

andraa

Moin,

lad dir den Schaltplan 96-2000 bei Minimotorsport runter. Da drin findest du Schaltpläne für Japan SPI. Dann ignorierst du die Ausstattungsvarianten die du nicht hast und der Rest passt dann. Und wenn du viel Glück hast, dann hast du eine Variante, die eine Mischung aus dem Vergaser-Schaltplan und dem SPI-Schaltplan ist. Dann kannst du alles was mit dem Motor zu tun hat aus dem Japan-SPI Schaltplan nehmen und den Rest wie Beleuchtung usw. aus dem anderen aus deinem Handbuch das macht dann besonders viel Freude. Ich glaub die Grenze lag bei Mitte 93. Meiner ist 10/93 Modelljahr 94 und da passt der Japan SPI Schaltplan.

MfG

Andreas

echslem

na ich werd mal mein glück versuchen.
allerdings is meiner ausm ersten quartal von 93, naja mal gucken.
irgendwas davon muss ja zutreffen. zur not müssen wa uns einen selber malen zumal das ja keiner nachvollziehen kann
ich glaube nich das die sich immer die arbeit gemacht haben un alles neu zusammengefrimmelt haben, wenns nix besonders neues an dem auto gab, oder doch?

erste mal danke

cu

andraa

Moin,

ich hab mir mal die Stromkreise der einzelnen Sicherungen aufgemalt als ich auf innenliegenden Sicherungskasten umgebaut habe. Ich gehe mal davon aus, das du einen SPI hast und wenn deine Sicherungsbelegung genau so aussieht, dann kannst du den Schaltplan von Japan SPI verwenden. Also 4 Glasicherungen im kleinen Sicherungskasten und 7 fliegende Sicherungen bzw. 6 wenn du keine Zusatzscheinwerfer hast hinter dem Luftfilter. Vieleicht hilft das ein bisschen.

MfG
Andreas

echslem

das mit 4 im sicherungskasten im motorraum könnte hinkommen, sin glaube noch zwei frei von sechs steckplätzen. mit den sechs fliegenden das haut auch hin, hab dann aber noch ein paar, weiß nicht wieviele, glaube 4 oder so, direkt hinterm schutzrost, also vorm motor.

muss ich mal gucken, wenn ich dann zeit hab.

thx

Coolmini

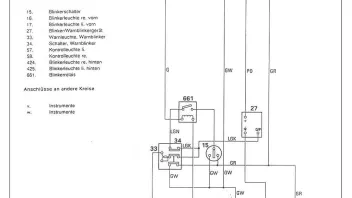

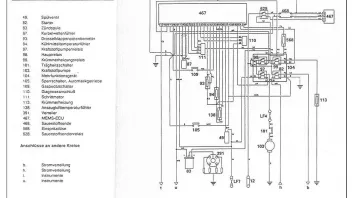

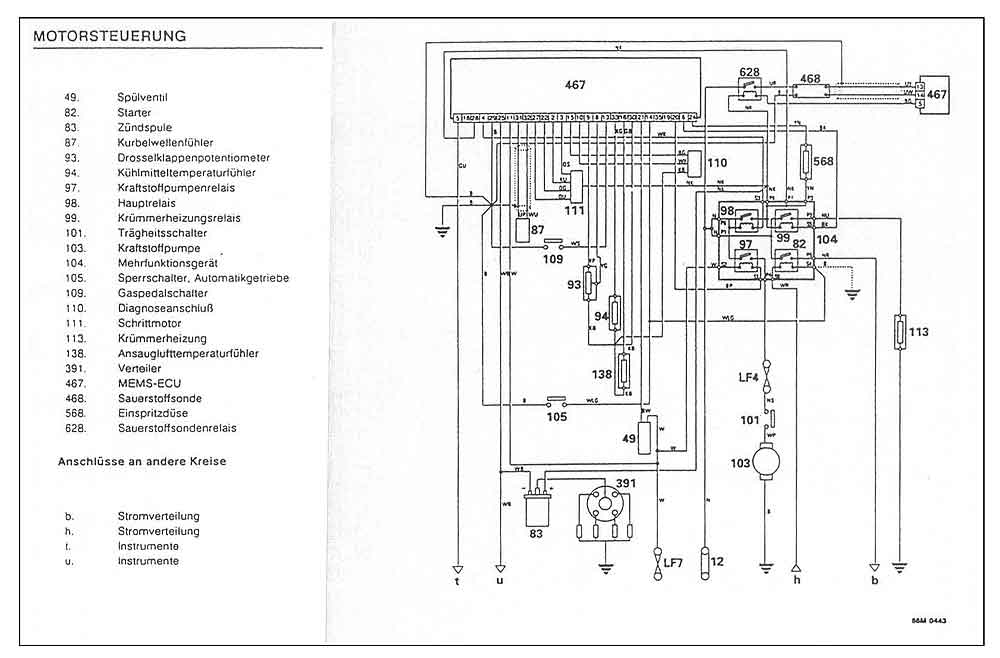

so noch was !!!

Coolmini

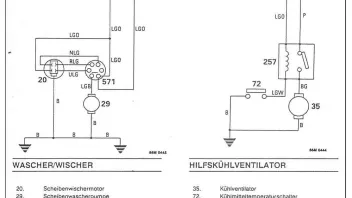

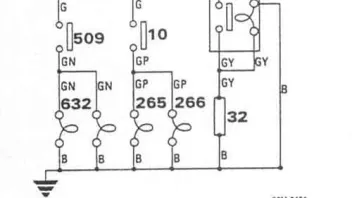

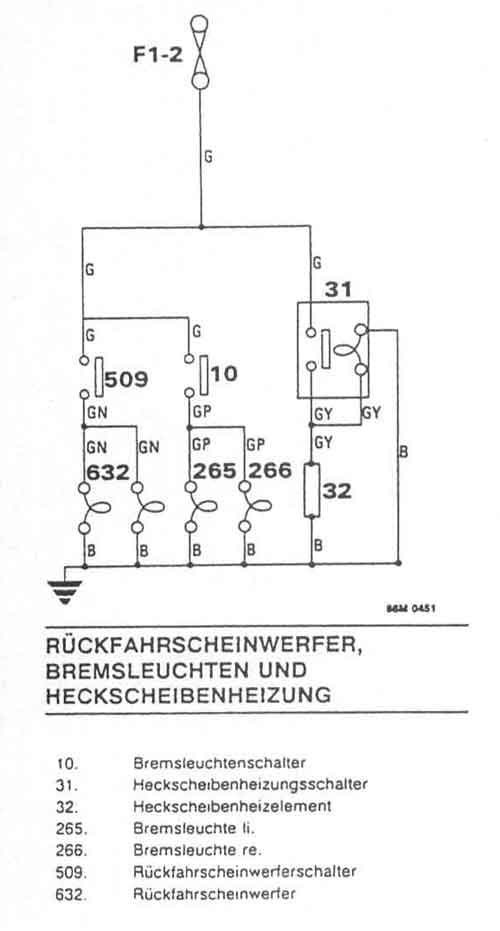

und noch etwas
