M14 ist sehr grob und eigentlich ungeeignet. Wenn sollte man Feingewibde benutzen. Von daher empfehle ich entsorgen. 2mm Steigung taugt da nix 😉
Ich vermute mal, dass da Knuckles vom Metro modifiziert wurde.
Die Metro Knuckles haben einen Schaft-Durchmesser von 14 mm. Werden auch für die Minisport Adjust-A-Rides verwendet. Mini Knuckles haben dagegen einen 1/2" Schaft (12,7 mm), geht also nicht...

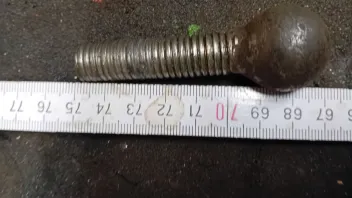

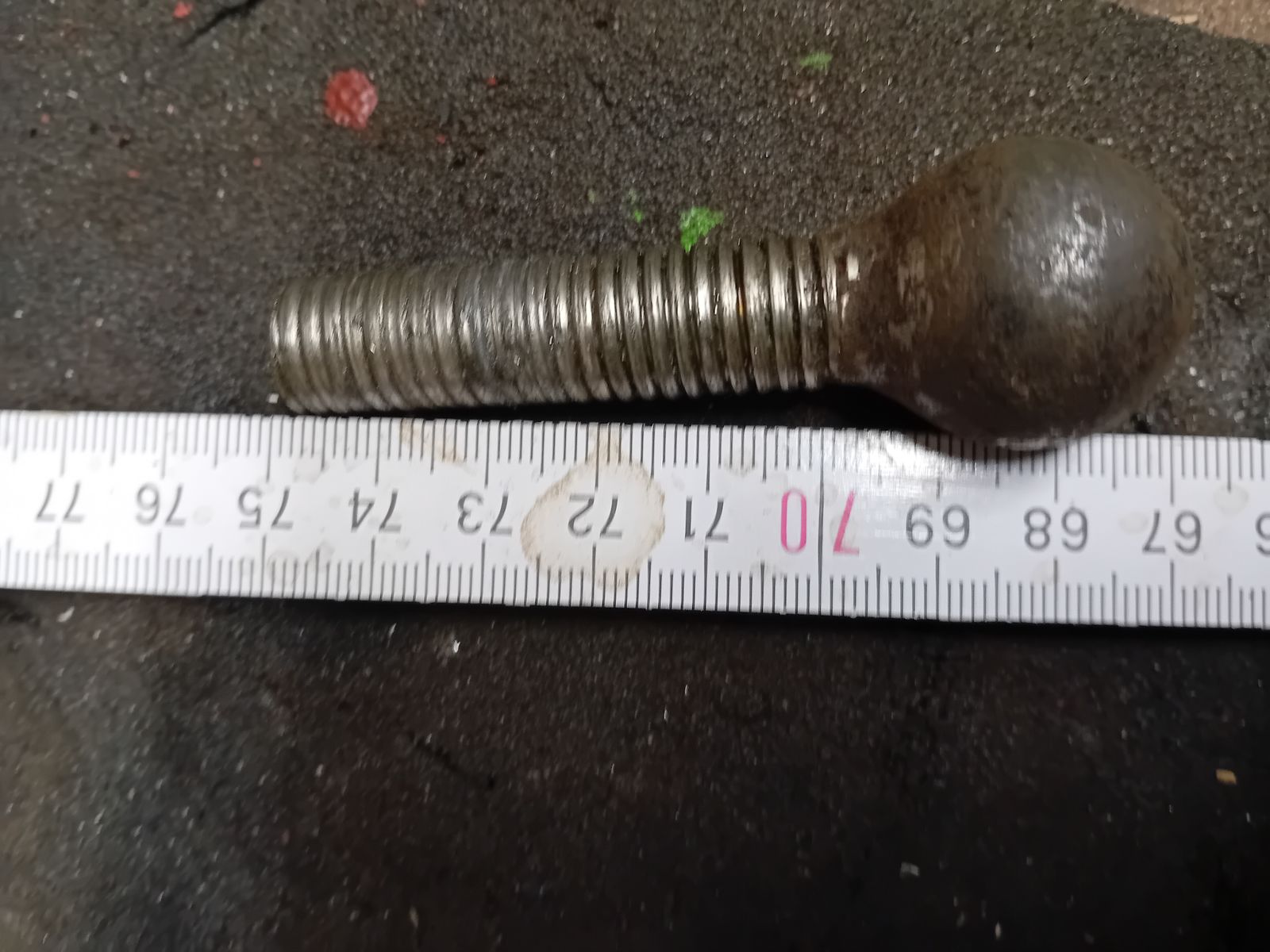

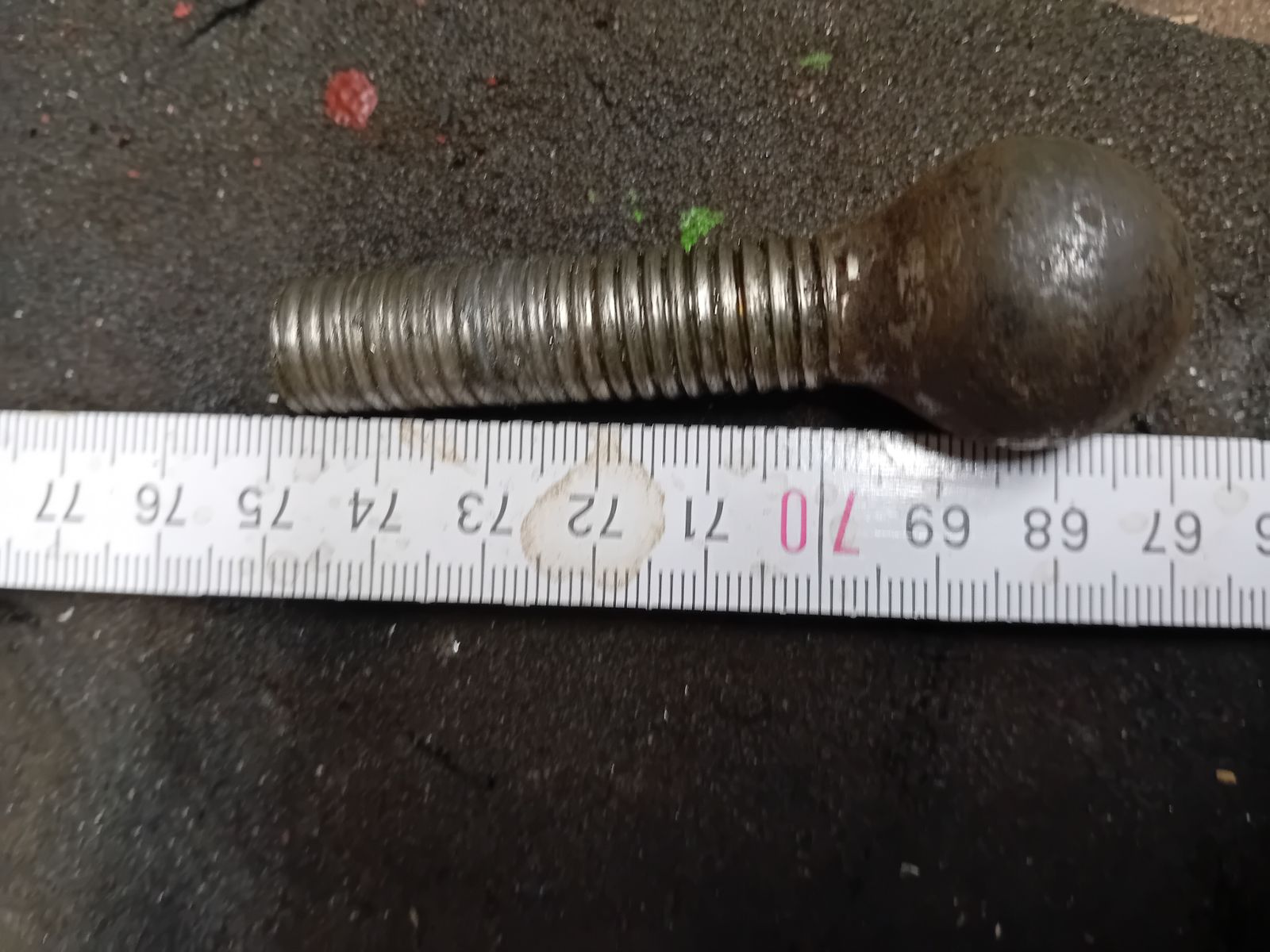

Am verjüngten Schaft in die Drehbank gespannt, den Bund (zum Abstützen in der Trompete) abgedreht und dann M14 Gewinde bis zur Kugel drauf geschnitten und danach das verjüngte Ende abgeschnitten...
Gruß, Diddi
Hallo Diddi

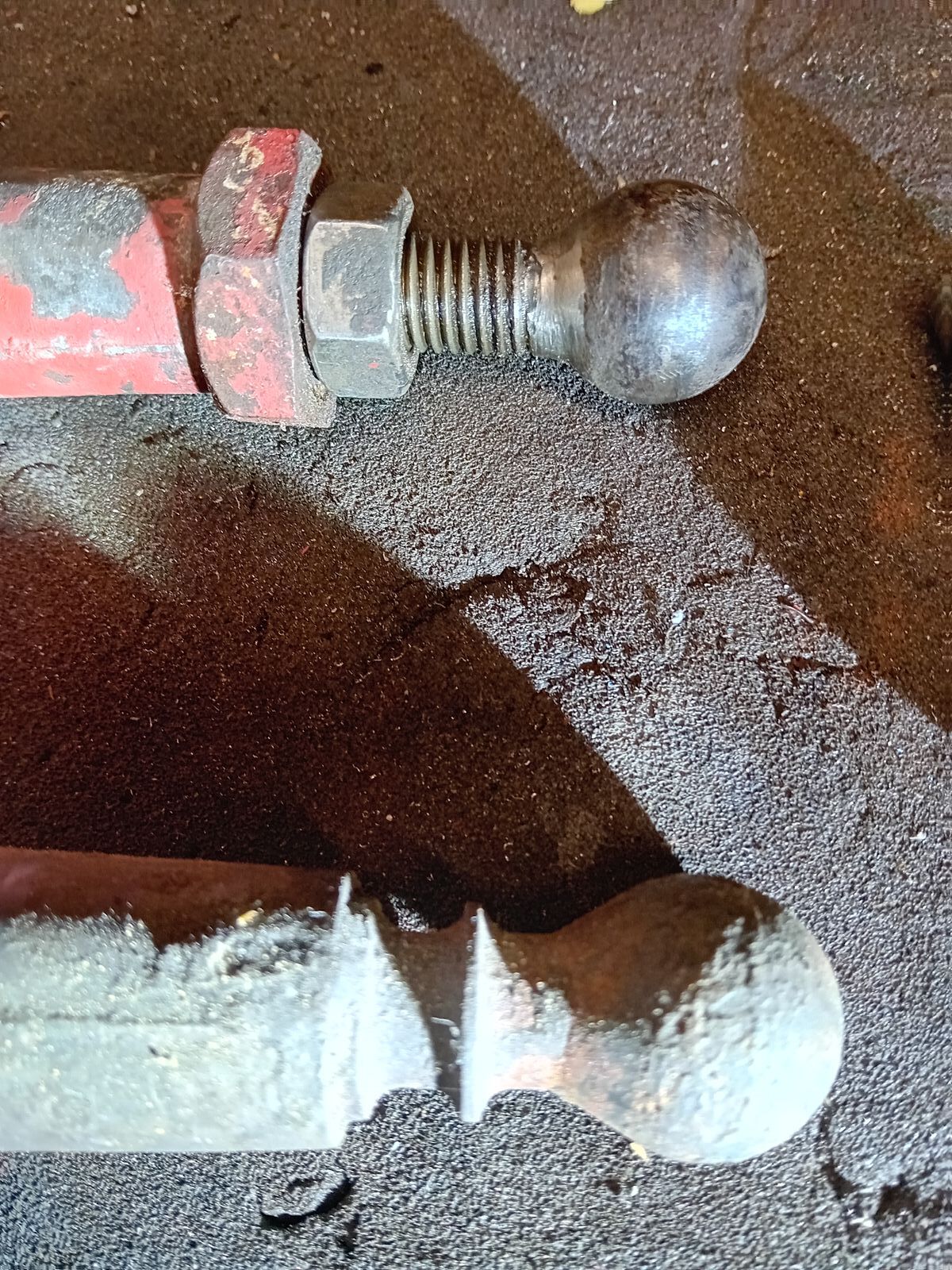

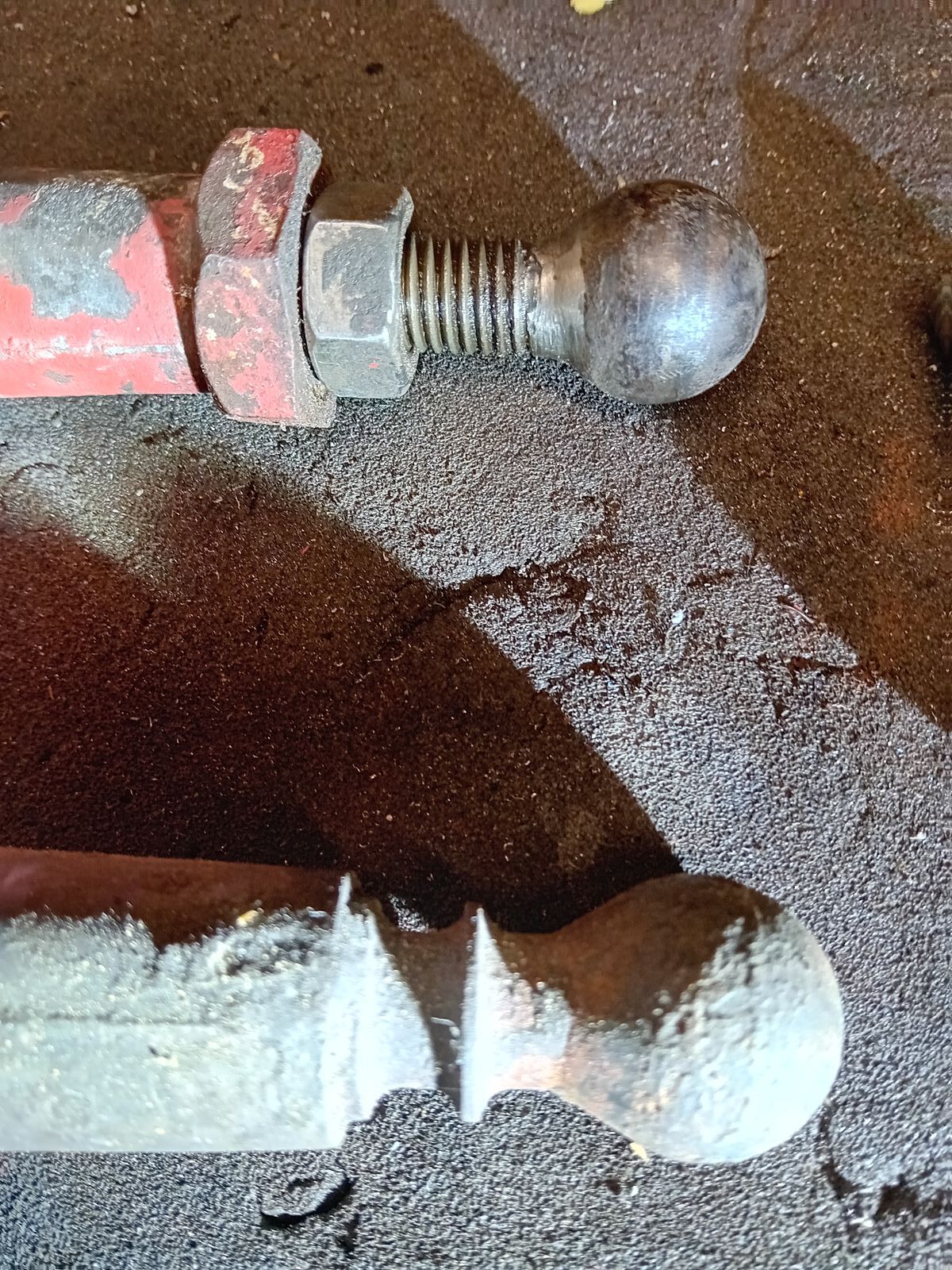

...aber der Materialmix von VA und Normalstahl hat mich verwundert und das Gewinde ist auch ziemlich lang...
Das mit dem Materialmix hatte ich überlesen...
Dann wurde da wohl etwas in einer "Hinterhof-Werkstatt" gebastelt...
Eine CNC-Dreherei könnte so etwas aber leicht aus einem Stück nachfertigen. Egal ob aus "Edelrost Stahlfrei" oder einem Werkzeugstahl...
Gruß, Diddi
Eine CNC-Dreherei könnte so etwas aber leicht aus einem Stück nachfertigen.
Ich als CNC-Fräser würde einfach M14 in die Kugel und
Gewindestange oder lange Schraube.
"Edelrost Stahlfrei"
Finde ich toll! Noch nie gehört…
Das macht beim fein verstellen schon einen Unterschied, ob du um 1,3 oder 2mm Steigung hast. Und das Gewinde im Gummiballon ist ja egal, brauchst du ja nur zum verbinden mit dem Spanner und nicht verstellen. 😉 Weiterhin, wie eben Didi schon erwähnte: der mix von Aluguss und ggfs. Stahl/Edelstahl alleine in der Verschraubung kann kritisch sein. Aber muss jeder selber wissen.
War nicht hier im Forum jemand, der so Hilos aus OE Trompeten gefertigt hat. Komme nicht mehr auf den Namen 🤨 Da war mal was…
Mir erschließt sich auch noch nicht, wie Du die einstellen willst. Dazu fehlt ja irgendwie eine Schlüsselfläche oder ein Innen Sechskant. 🧐
Ich als CNC-Fräser würde einfach M14 in die Kugel und
Gewindestange oder lange Schraube.
Das wäre die pragmatische Lösung
Andererseits ist die Konstruktion dieser Höhenverstellung allerdings in meinen Augen fragwürdig.
Die Gummimanschette sitzt auf dem Gewinde. An diesem Knuckle kann kein Werkzeug zum Verstellen angesetzt werden... Also ohne komplette Entlastung nicht einstellbar...
Ich weiß nicht...
Gruß, Diddi
Sooo,
Das ich das Gewinde im Gummie nur zum spannen brauche war mir schon klar.
Sollte nur ein Beispiel sein wieviel Kraft das Gewinde auf Zug/Druck aufnehmen kann.
Das es kein perfekter Umbau war ist mir klar.
Den Materialmix am Knuckle würde ich auch nicht mehr nehmen

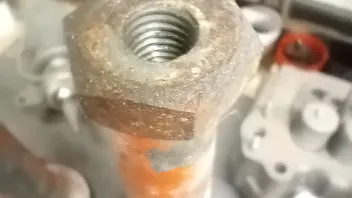

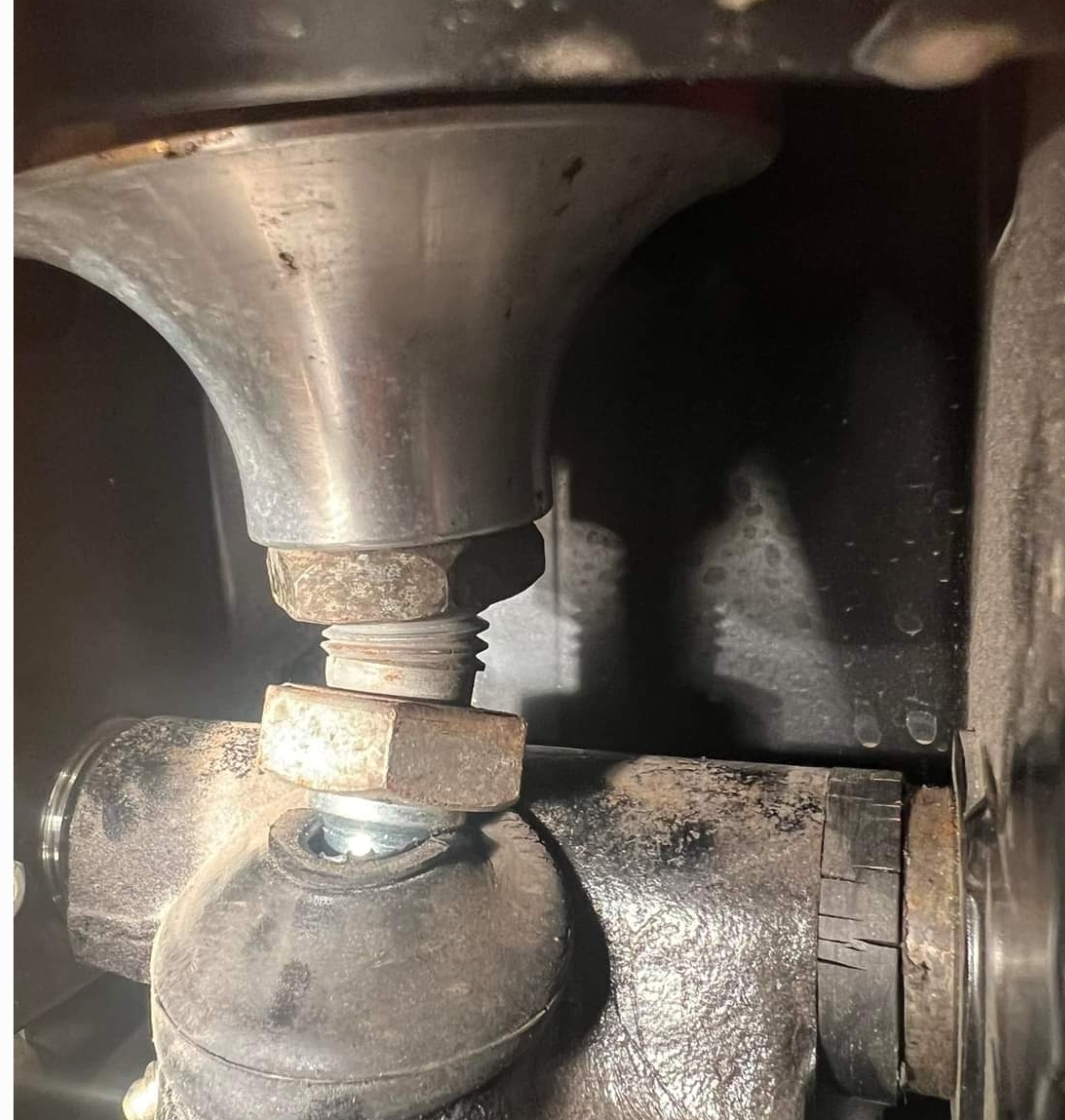

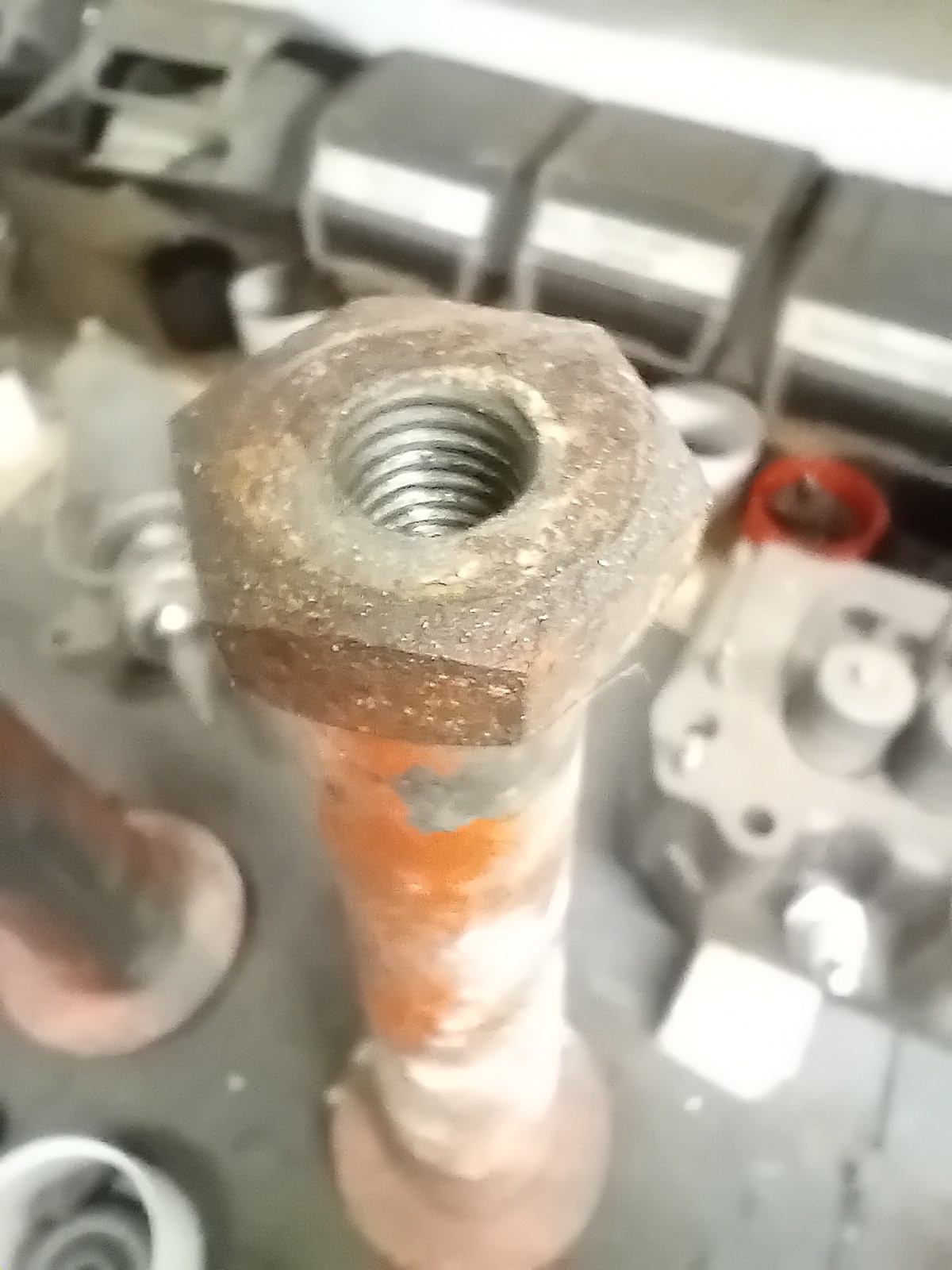

Aber die eingedrehte Metallhülse in die Trompete geht voll in Ordnung da sie auch nicht mehr bewegt wird, ich würde sie noch mit Loctite einkleben und so mit sichern.

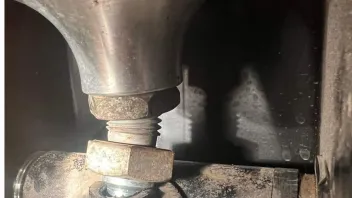

Vorrausgesetzt ich nehme M14 Gewindestifte mit einem Innensechskant von 6 mm könnte ich die Höhe auch mit einem langen Steckschlüssel von hinten durch Rahmen und Gummie verstellen, da die Trompete ja den Sechskant der eingeklebten Hülse zum halten gegen verdrehen hat.
Bei 2mm Steigung hab ich 0.5 mm pro 1/4 Umdrehung zum einstellen mal Faktor (war das jetzt1:3 oder1:5 für hinten ?)
Sehe ich auch kein Problem drin...

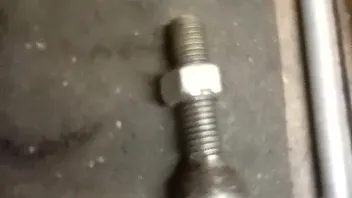

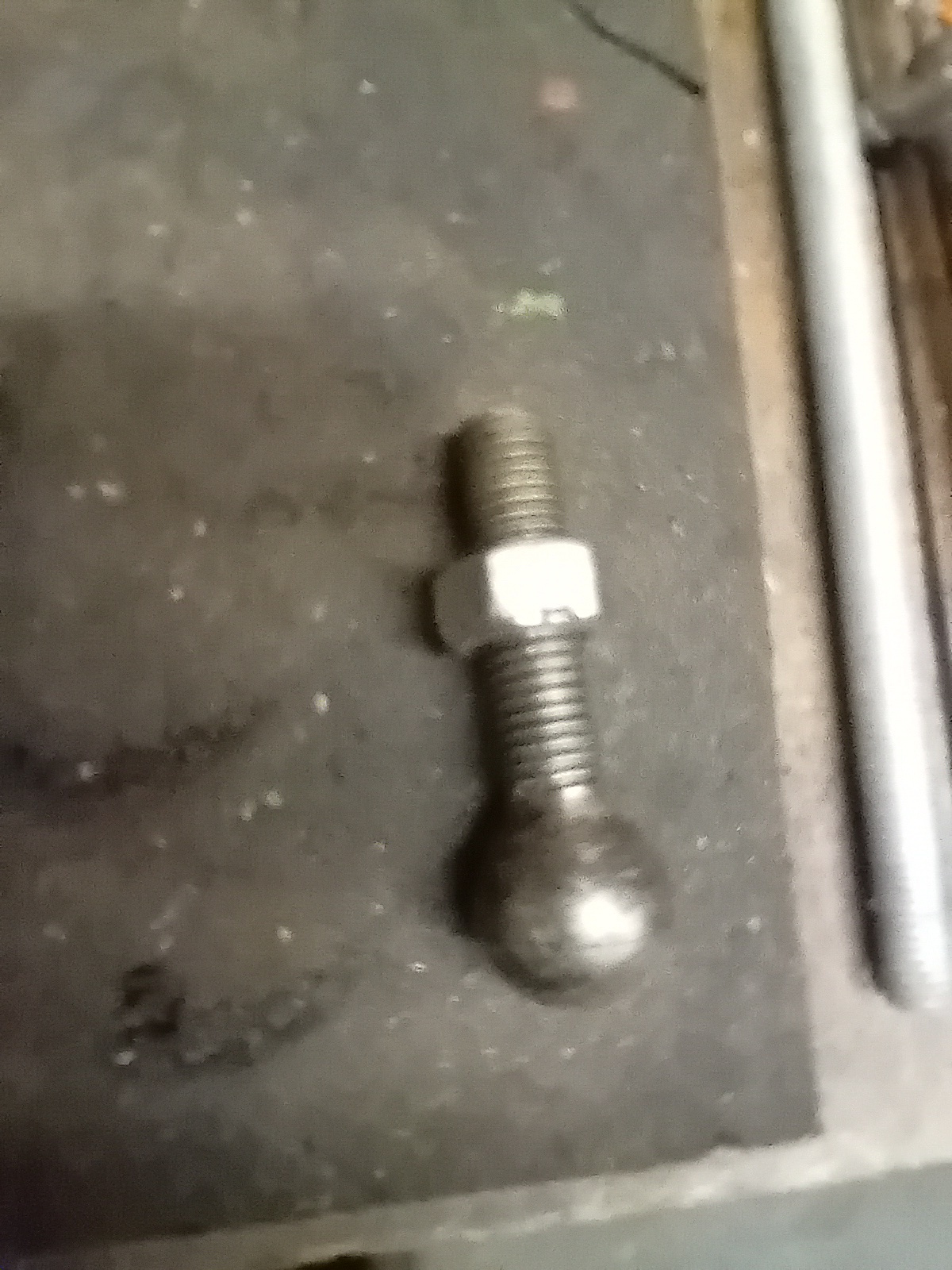

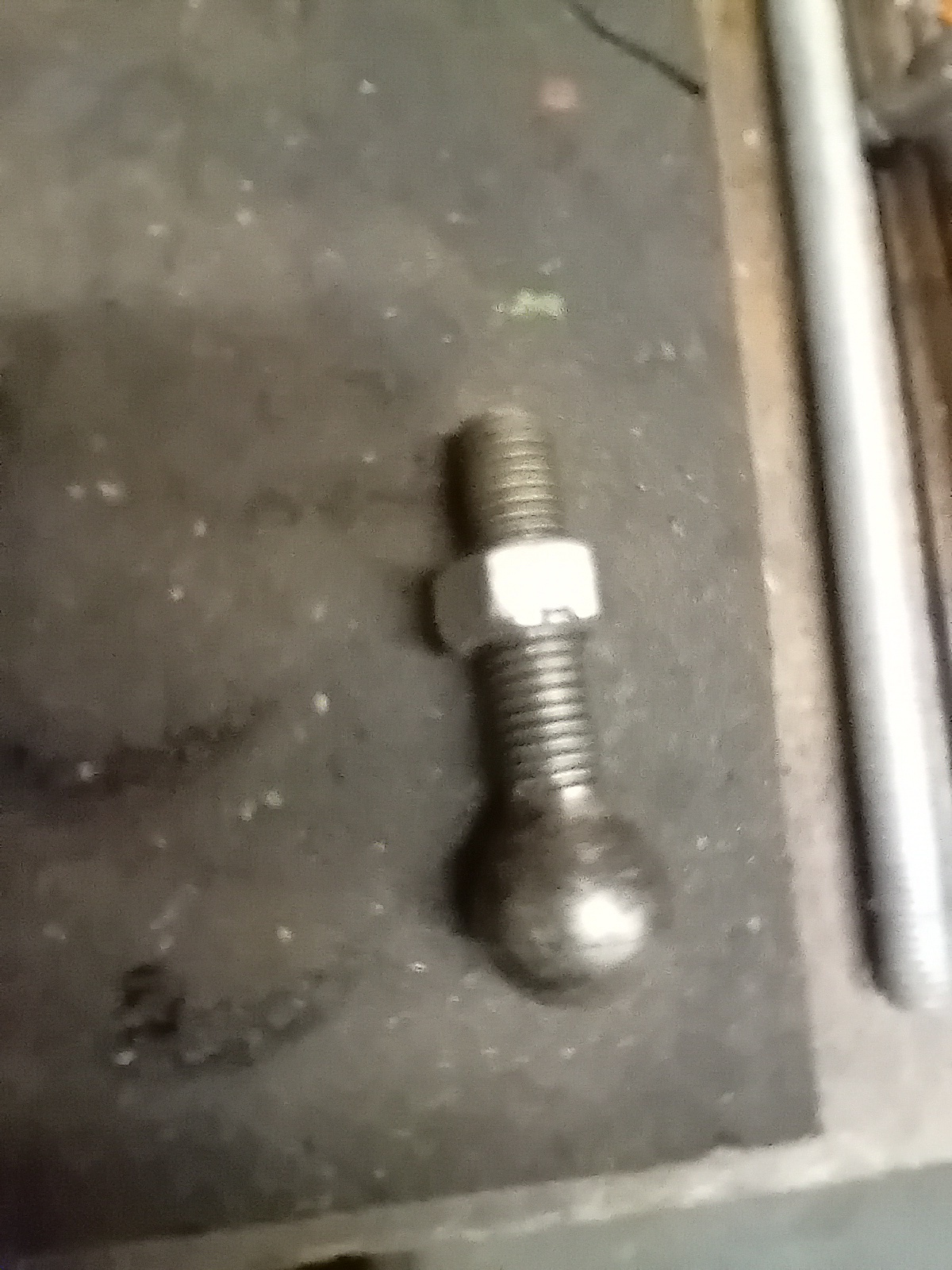

Kugel mit M14 innen und Gewindestift mit M14 und Sechskant innen 6mm.
Die M14 Mutter ist nur zum Kontern.
Ich sehe nur den Nachteil das die Gummietülle auf dem Gewinde ist, aber die könnte man eventuell mit nem Kabelbinder fixieren...
Ich glaub ich bau die mal um sowas gefällt mir.....😉
Sollte ich noch mehr von machen dann wäre das Gewine auch feiner!
Tschö MKFünnef
Soll
Das wäre die pragmatische Lösung
Andererseits ist die Konstruktion dieser Höhenverstellung allerdings in meinen Augen fragwürdig.
Die Gummimanschette sitzt auf dem Gewinde. An diesem Knuckle kann kein Werkzeug zum Verstellen angesetzt werden... Also ohne komplette Entlastung nicht einstellbar...
Ich weiß nicht...
Gruß, Diddi

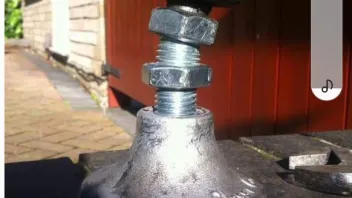

Schau dir mal die Hilo’s von Howlowcanyougo an 👍 leicht entlasteten und dann einstellen mit nem innensechkannt 😍
War nicht hier im Forum jemand, der so Hilos aus OE Trompeten gefertigt hat. Komme nicht mehr auf den Namen 🤨 Da war mal was…
Ja, Lothar Heilmann???
Die Gummimanschette sitzt auf dem Gewinde. An diesem Knuckle kann kein Werkzeug zum Verstellen angesetzt werden... Also ohne komplette Entlastung nicht einstellbar...
Dann schweiß doch eine Mutter neben der Gummimanschette an?
Ich weiß jetzt nur nicht, ob man dann an die Mutter (im Eingebauten Zustand) kommt, zum einstellen?
Genau, der Lothar war es. Aber die Idee als solches ist soweit ich weiß von howlowcanyougo

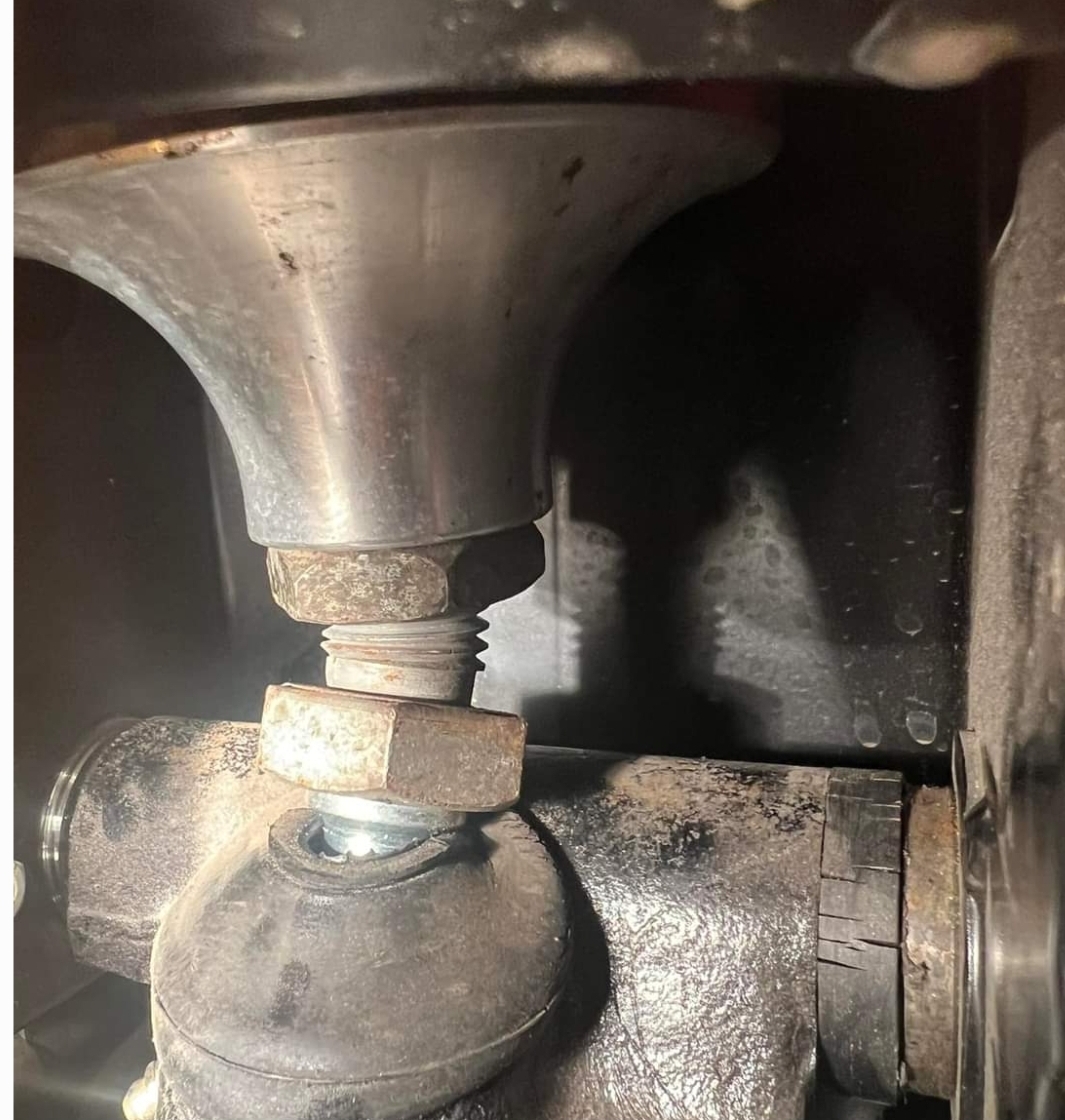

Meine sehen doch deutlich anders aus.
Zumal ich die Gewinde in M18x1,5mm (Feingewinde)
Verwendet habe.
Bei meinen ist der Serien-Knuckle in einer Passung
Und die Teile aus Edelstahl , mit gutem Fett gefettet
Korrodiert da nix .
Feingewinde ist Selbshemmend und durch die kleine Steigung lässt sich die Höhe mit einem 22er Gabelschlüssel im BELASTETEN Zustand einstellen.
Und stell dir vor im roten ist der Hilo nun seit 1988 verbaut und funktioniert wie am ersten Tag.
Paradox ist ja dass es Hilo,s gibt mit Schmiernippel...aber da kein Fett in das meist zöllige Gewinde gepresst werden kann....da weder genug Platz noch eine Schmiernut vorhanden ist.
Dann ist auch noch der Sechskant der Spindel
(Ist oft eine gewöhnliche Schraube) so groß, dass der Gabelschlüsses nicht in den Rahmen vo. / hi. Passt....
Das was hier im thread anhand der Foto,s zu sehen war, ist meiner Meinung nach nicht Tauglich.
- techn. Ausführung Mangelhaft
- Gewinde Tragflächen bei M14 viel zu gering
- praktische Handhabung (Verstellung m.Wrkzg.) nicht Benutzerfreundlich/extr.Umständlich
Sorry, ......
Hier noch was aus engl.Foren zum Hilo-thema...

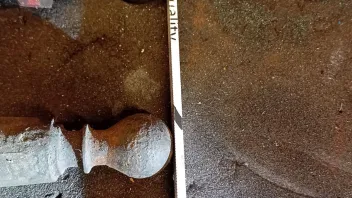

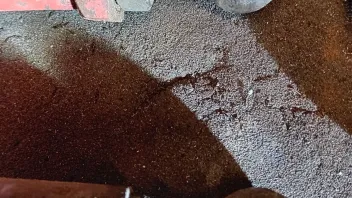

Das nennt sich "kaltgeschmiedet". Noch paar km weiter plattklopfen und dann kann lupiter sicher ein feines Messerchen daraus machen.
Aber genau die Bilder von Dieter zeigen doch, dass man schon ein wenig Hirnschale fließen lassen muss, bevor man mal so eben was nachgefragt, was zwar annähernd so aussieht wie Original, aber bei weitem nich so funktioniert 🙄 Dazu gehören auch Materisl Kenntnisse. Ich hab so einiges an Selbstbau und Nachbau Hilos in meiner aktiven Zeit ausbauen dürfen. Das Schlimmste war, als jemand meinte sich mal eben ein paar Zugstreben einstellbar drehen zu müssen. 🙄 aus Edelstahl. Hat nicht funktioniert, gebrochen und zum Glück nur bei 50km/h und Hecke-auf-Hecke-zu. Mini war danach Schrott… der selbige meinte auch R4 Rückleuchten in seinen Inno B39 zu basteln, weil er die hatte und die ja fast wie MK1 Leuchten aussähen. 🫣🙄
Alles anzeigenMeine sehen doch deutlich anders aus.
Zumal ich die Gewinde in M18x1,5mm (Feingewinde)
Verwendet habe.
Bei meinen ist der Serien-Knuckle in einer Passung
Und die Teile aus Edelstahl , mit gutem Fett gefettet
Korrodiert da nix .
Feingewinde ist Selbshemmend und durch die kleine Steigung lässt sich die Höhe mit einem 22er Gabelschlüssel im BELASTETEN Zustand einstellen.
Das was hier im thread anhand der Foto,s zu sehen war, ist meiner Meinung nach nicht Tauglich.
- techn. Ausführung Mangelhaft
- Gewinde Tragflächen bei M14 viel zu gering
- praktische Handhabung
Hallo nochmal,
Dann würde ich deine gerne mal sehen bzw erfahren wo sie käuflich zu erwerben sind.
Einstellbar mit Langem Inbus und modifizierten Sechskantschlüssel
Tragflächen bei M16x2 zu M18x1,5 sind ca 13% weniger auf ca 35 mm Länge gerechnet.
Der originale Knuckel trägt nur auf der Planfläche des Knuckels (wenn überhaupt) und dem Anlagering, richtig?
Auch nicht mehr!
Danke für die Infos
Tschö MKFünnef
