Messwerte SPI Sensoren

Messwerte SPI Sensoren (Alle Angaben aus dem Bosch ESI Programm)

Kubelwellensensor

  • 1100-1700 Ohm

Kühlmitteltemperatursensorensor

  • bei 20° 2-3 kOhm
  • bei 80° 230-430 Ohm
  • Spannungsversorgung 4,75-5,25V

Ansauglufttemperatur

  • bei 20° 2-3 kOhm
  • bei 40° 1100-1300 Ohm
  • Spannungsversorgung 4,75-5,25V

Drosselklappenpotentiometer

  • Leerlauf: 600-900 Ohm
  • Vollast: 3,9-5,2 kOhm
  • Messung zw beiden äußeren Pins
  • Spannungsversorgung 4,75-5,25V

Lambdasondenheizung

  • bei Motor kalt an Lambdasonde Pin 3+4 3-4 Ohm
  • Pin 3+Masse bei laufenden Motor: 11-14V

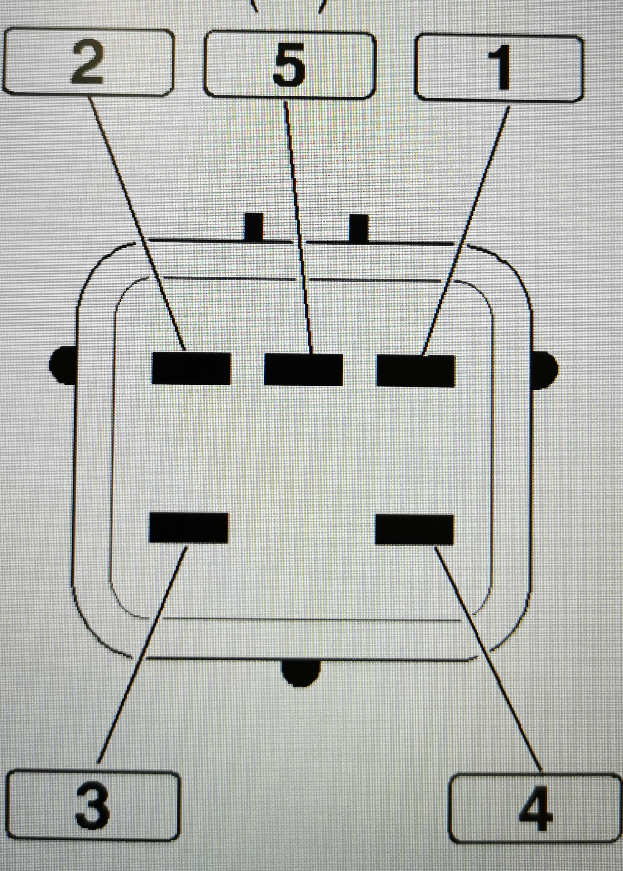

Steppermotor:

  • Pin 5 gegen jeweils Pin 1-4,
  • jeweils 13,5-16,2 Ohm


Gaspedalschalter

  • betätigt über 1 MOhm
  • geschlossen 0-1 Ohm

Einspritzventil

  • bei 20° Motor aus 0,75-2,75 Ohm
  • Spannungsversorgung 11-14V

Zündspule

  • Widerstand Primärwicklung: 0,5-1 Ohm
  • Widerstand Sekundärwicklung: 3,6-5,6 kOhm
  • Widerstand Verteilerläufer: 750-1250 Ohm
  • Widerstand je Zündleitung: 5-10 kOhm
